D - EOMHP00612-13RU - 26/79
• "ВЫКЛ." – Контур не работает
• "ПРЕДВ.-ОТКР." – Контур готовится к запуску
• "РАБ." – Контур работает
• ОТКЛ. НАСОСА- происходит обычный останов в контуре

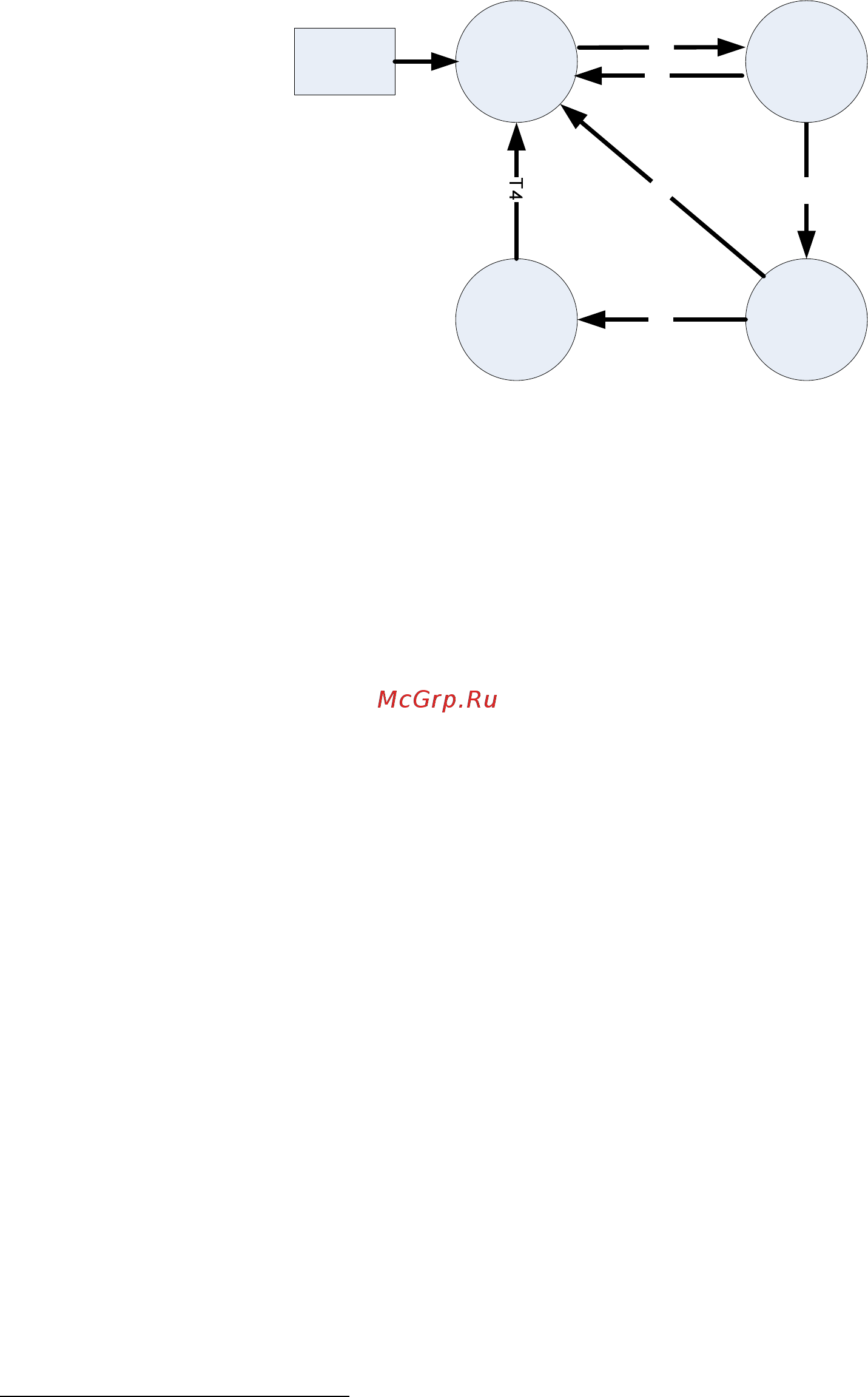

Переходы между этими состояниями показаны на следующей диаграмме:
OFF
RUNPUMPDOWN
T3
T2
T
1
POWER
ON
T
5
PREOPEN
T6
T1 – "Выкл." на "Предв.-откр."
Ни один компрессор не запущен и одному из компрессоров в контуре дана команда запуска (см.
регулирование производительности агрегата в агрегате)
T2 – "Предв.-откр." на "Раб."
Прошло 5 секунд после этапа ""Предв.-откр."
T3 – "Раб." на "Откл. насоса"
Необходимо выполнить одно из приведенных условий:
Последнему компрессору в контуре дана команда остановиться
Состояние агрегата "ОТКЛ. НАСОСА"
Переключатель контура разомкнут
Режим контура выключен
Сигнализация контура "ОТКЛ. НАСОСА" активна
T4 – "Откл. насоса" на "Выкл."
Необходимо выполнить одно из приведенных условий:
Давление испарителя < Значение давления при отключении насоса
1
Агрегат находится в состоянии ВЫКЛ.
Сигнализация быстрого останова контура активна
T5 – "Раб." на "Выкл."
Необходимо выполнить одно из приведенных условий:
Агрегат находится в состоянии ВЫКЛ.
Сигнализация быстрого останова контура активна
Неудачная попытка запуска при низких температурах
T6 – "Предв.-откр." на "Выкл."
Необходимо выполнить одно из приведенных условий:
Агрегат находится в состоянии ВЫКЛ.
Состояние агрегата "ОТКЛ. НАСОСА"
Переключатель контура разомкнут
Режим контура выключен
Сигнализация быстрого останова контура активна
1
В режиме охлаждения значение соответствует разгрузке из-за низкого давления — 103,0 кПа
В режиме нагрева значение соответствует давлению испарителя при запуске выключения насосов — 20 кПа
(граница между 200 и 650 кПа)
