D - EOMHP00612-13RU - 32/79
o Управление давлением при запуске: всегда после фазы "ЗАПУСКА" расширительный
клапан управляет давлением для максимального использования температурного обмена при
запуске агрегата;
o Управление максимальным давлением испарения: когда давление испарения поднимается
выше Максимального рабочего давления испарения;
o Управление давлением размораживания: во время процедуры размораживания.
• SSH – в этом состоянии клапан управляет Перегревом во время всасывания с регулированием PID;
рассчитывается как Температура всасывания - Температура насыщенного испарения
• "РУЧН." – в этом состоянии клапан управляет уставкой давления, установленной с помощью ЧМИ с
регулированием PID
•

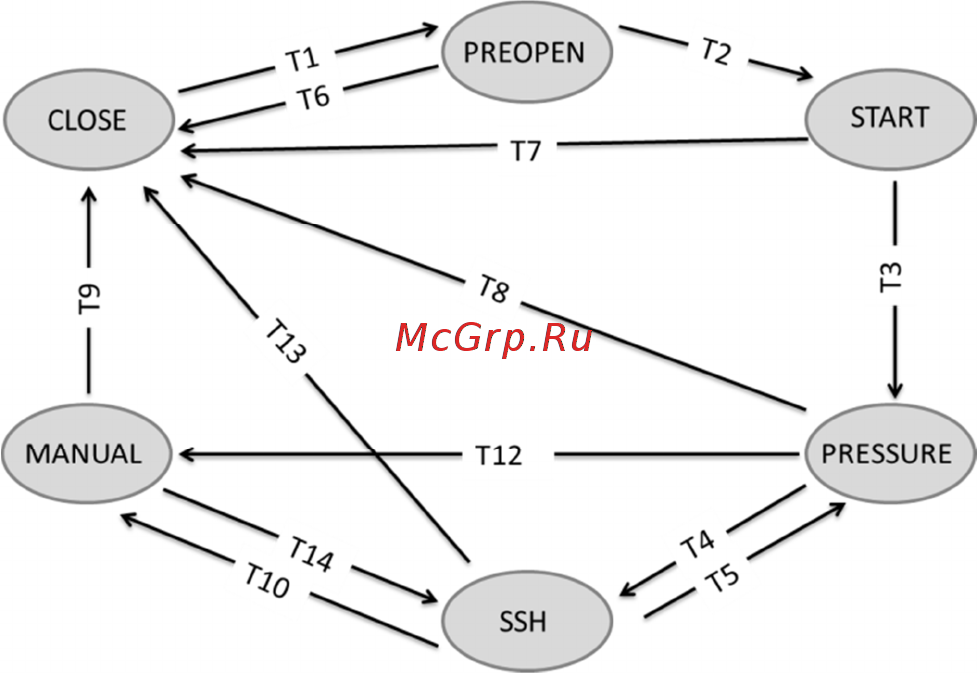

T1 – "Закрыт" на "Предв.-откр."
Состояние контура "Предв.-откр.";
T2 – "Предв.-откр." на "Запуск"
После фазы "Предв.-откр." ЭРК прошло некоторое время согласно уставке времени "Предв.-откр.";
T3 – "Запуск" на "Давление"
После фазы "Запуск" ЭРК прошло некоторое время согласно уставке времени "Запуск";
T4 – "Давление" на "SSH"
SSH ниже уставки не менее 30 секунд, когда управление находится на фазе "ДАВЛЕНИЕ";
T5 – "SSH" на "Давление"
Если происходит Управление давлением при запуске,
ИЛИ давление испарения выше максимального давления испарения не менее 60 секунд,
ИЛИ состояние "Размораживания" выше или равно 2;
T6 – "Предв.-откр." на "Закрыт"
Состояние контура "ВЫКЛ." или "ОТКЛ. НАСОСА" и состояние ЭРК "ПРЕДВ.ОТКР."
T7 – "Запуск" на "Закрыт"
Состояние контура "ВЫКЛ." или "ОТКЛ. НАСОСА" и состояние ЭРК "ЗАПУСК"
T8 – "Давление" на "Закрыт"
Состояние контура "ВЫКЛ." или "ОТКЛ. НАСОСА" и состояние ЭРК "ДАВЛЕНИЕ"
T9 – "Ручн." на "Закрыт"
Состояние контура "ВЫКЛ." или "ОТКЛ. НАСОСА" и состояние ЭРК "РУЧН."
T10 – "SSH" на"Ручн."
Ручная уставка включена на "ПРАВИЛЬНО" через ЧМИ;
