DJ Roller 250 XT © ROBE Show Lighting s.r.o. 7

4.4 Подключение питания.

Внимание!

Проверьте напряжение и частоту питающей сети перед включением

Для Вашей безопасности устройство должно быть заземлено.

Жила кабеля Обозначение Международный

коричневая

голубая

желто-зеленая

Фазный

Нейтральный

заземление

Никогда не подключайте питание прибора к выходу диммера!

4.5 Соединение устройств в цепь управления

Трехконтактные разъемы цифрового входа/выхода соответствуют стандарту DMX-512, т.е., контакт 1

- экран, контакт 2 – cold (-) и контакт 3 – hot (+). Используйте только специальный экранированный RS-485

кабель.

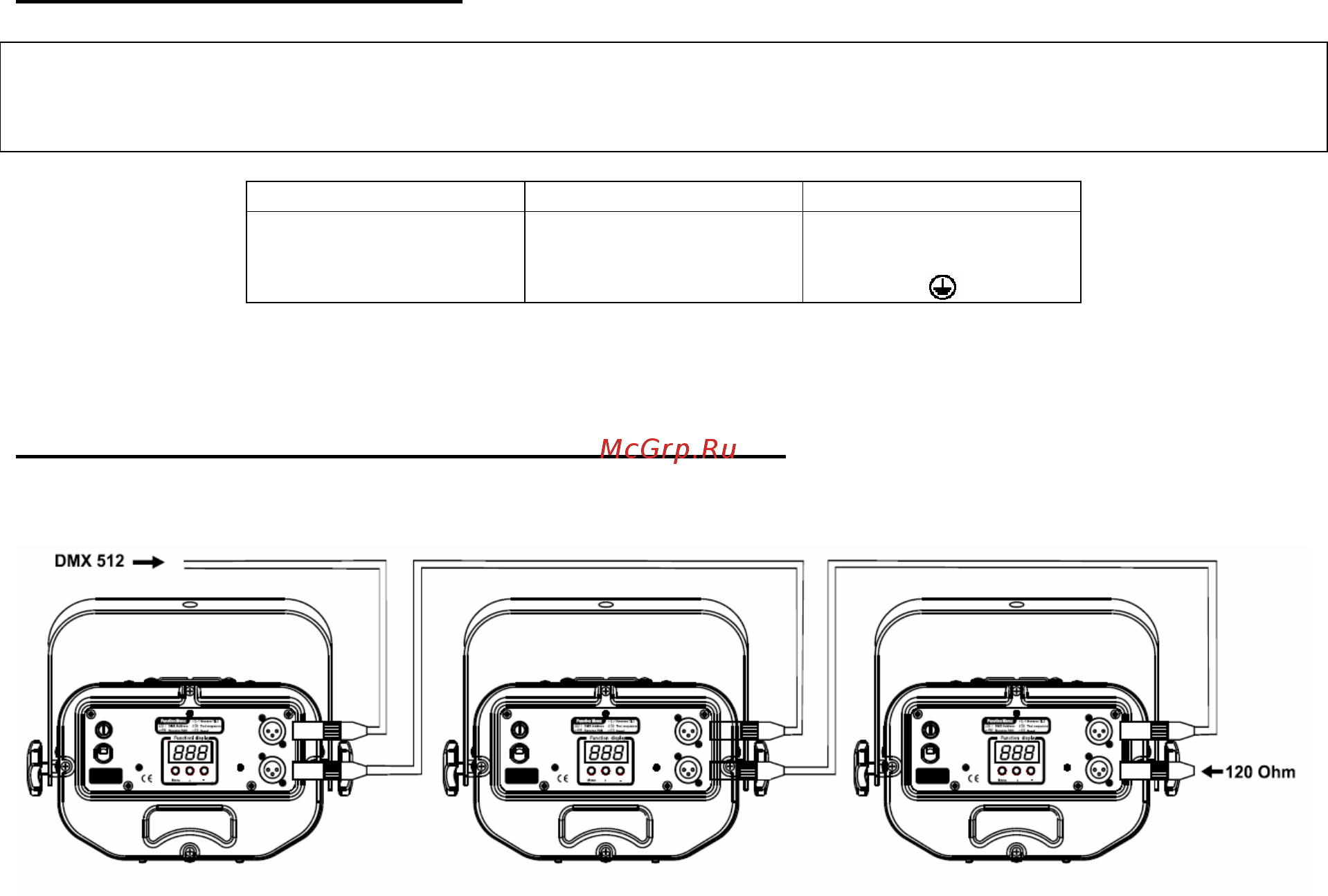

Цепь управления DMX.

1. Подсоедините выход контроллера к цифровому входу первого прибора.

2. При подсоединении дополнительных устройств, соедините выход устройства, ближайшего к контроллеру,

со входом следующего устройства.

3. Установите терминатор на конце цепи. Вставьте терминатор в цифровой выход последнего устройства в

цепи. Терминатор, представляющий собой обычный XLR разъем «папа» с резистором 120 Ом, 0.25W,

припаянным к контактам 2 и 3, «впитывает» в себя управляющий сигнал, не давая ему отражаться назад

в цепочку и создавать интерференционные помехи.
