русский язык

1 - корпус редуктора; 2 - кожух защитный;3 - винт фиксации глубины реза;

4 - патрубок пылеотвода; 5 - винты крепления кожуха и передней рукоятки;

6 - переходник присоединения пылесоса; 7 - рукоятка управления;

8 - рукоятка передняя; 9 - клавиша выключателя; 10 - рычаг блокировки

клавиши выключателя; 11 - шкала установки глубины реза;12 - подошва;

13 - диск отрезной; 14 - кнопка стопора шпинделя; 15 - ролик

направляющий; 16 - корпус двигателя.

2. ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

2.1 ПОДГОТОВКА ИНСТРУМЕНТА К ИСПОЛЬЗОВАНИЮ

2.1.1 Перед началом работы, при отключённом от сети штроборезе

необходимо проверить:

- надёжность крепления деталей корпуса двигателя, редуктора и

защитного кожуха, отсутствие их повреждений, затяжку всех резьбовых

соединений;

- надёжность крепления пильных дисков;

- работу рычага блокировки клавиши выключателя;

- исправность шнура питания и штепсельной вилки;

- чистоту и хорошее освещение рабочего места.

2.1.2 После транспортировки штробореза в зимних условиях, при

необходимости его включения в помещении, следует выдержать инструмент

при комнатной температуре не менее 2-х часов до полного высыхания влаги.

2.2 Установки и регулировки

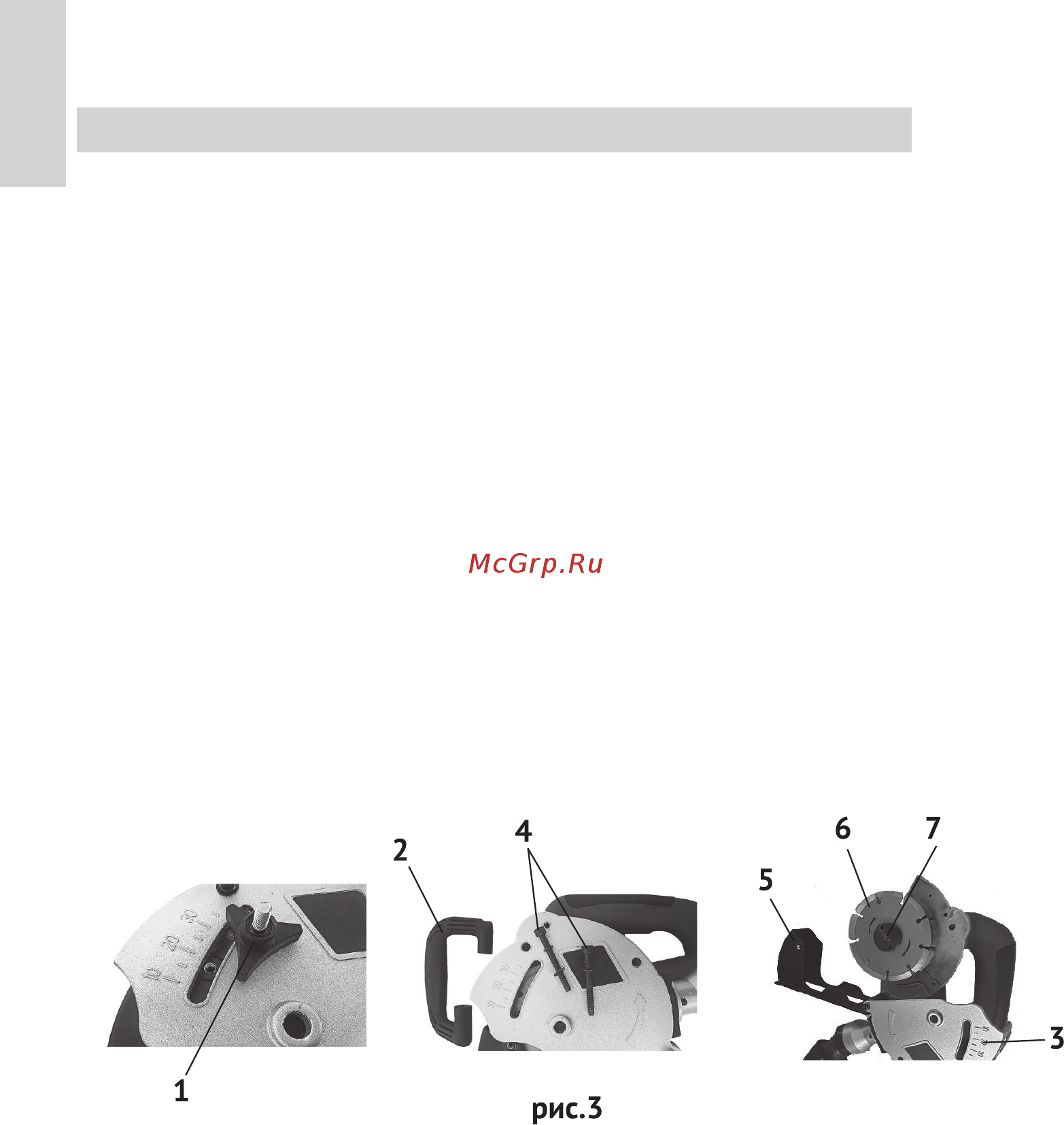

2.2.1 Установка (замена) рабочих дисков (см. рис. З):

1 - винт фиксации глубины реза; 2 - рукоятка передняя; 3 -кожух;

4 - винты крепления; 5 - подошва; 6 - диск рабочий;

7 - фланец прижимной.
