14
українська мова
Якщо необхідно відрегулювати кут, звільніть фіксатори (е) на
направляючій і вирівняйте щиток по косинці. Затягніть фіксатори
(е) на направляючій. Таким же чином переконайтеся, що лезо пили
розташоване під кутом 90° до поворотного столу. При необхідності
налаштуйте кут нахилу голівки пили під кутом 90°, послабивши
регулювальний гвинт (f1) для регулювання під кутом 90°. Після
установки правильного положення під кутом 90 ° затягніть фіксатор
(f2) на установчому гвинті для регулювання під кутом 90° (Рис. 13).
Кут скосу кромки 45° також повинен бути відрегульований
за допомогою відповідного кутника або кутоміра (не входять
в комплект). Щоб перевірити точність кута 45°, налаштуйте
регулювальний гвинт (g1) для регулювання під кутом 45°, щоб
встановити правильне положення упору, потім затягніть стопорну
гай
ку (g2) на установчому гвинті для регулювання під кутом 45°
(Рис. 13).
2. ЗАМІНА ЛЕЗА ПИЛИ (Рис. 15-19)
ПРИМІТКА.Кріпильний гвинт леза має ліву різьбу. Зніміть лезо
(рекомендується використовувати міцні рукавички). Очистіть вал і
кріпильні фланці леза від тирси і сміття.
1.Відкрутіть гвинт (h1), щоб витягти висувну штангу (6) (Рис. 15).
2. Відкрутіть гвинт (h2) (Рис. 16).
3.Нажміть на кнопку блокування шпинделя (22) і відкрутіть гвинт
(h3) за допомогою доданого шестигранного ключа (24) (Рис. 17).
4. Витягніть лезо (Рис. 18 і 19).
Щоб встановити лезо, дотримуйтесь зворотного порядку процесу
розбірки. Якщо необхідно витягти внутрішній фланець для
чищення, встановіть його на місце, як показано на Рис. 20.
УВАГА!
ЗАВЖДИ встановлюйте лезо так, щоб зубці і стрілка, розташована
на бічній частині леза, були спрямовані вниз до передньої частини
пили. Напрямок обертання леза також позначено стрілкою на
верхньому щитку.
3.ТРАНСПОРТУВАННЯ ПИЛИ
1.При транспортуванні пристрою переконайтеся, що голівка пили
заблокована в нижньому положенні.
2.Фіксатор повор
отного столу і фіксатор кута нахилу повинні бути
надійно затягнуті.
3. Використовуйте руків’я для транспортування, щоб перемістити
пилу. Не піднімайте пилу за ручку перемикача.

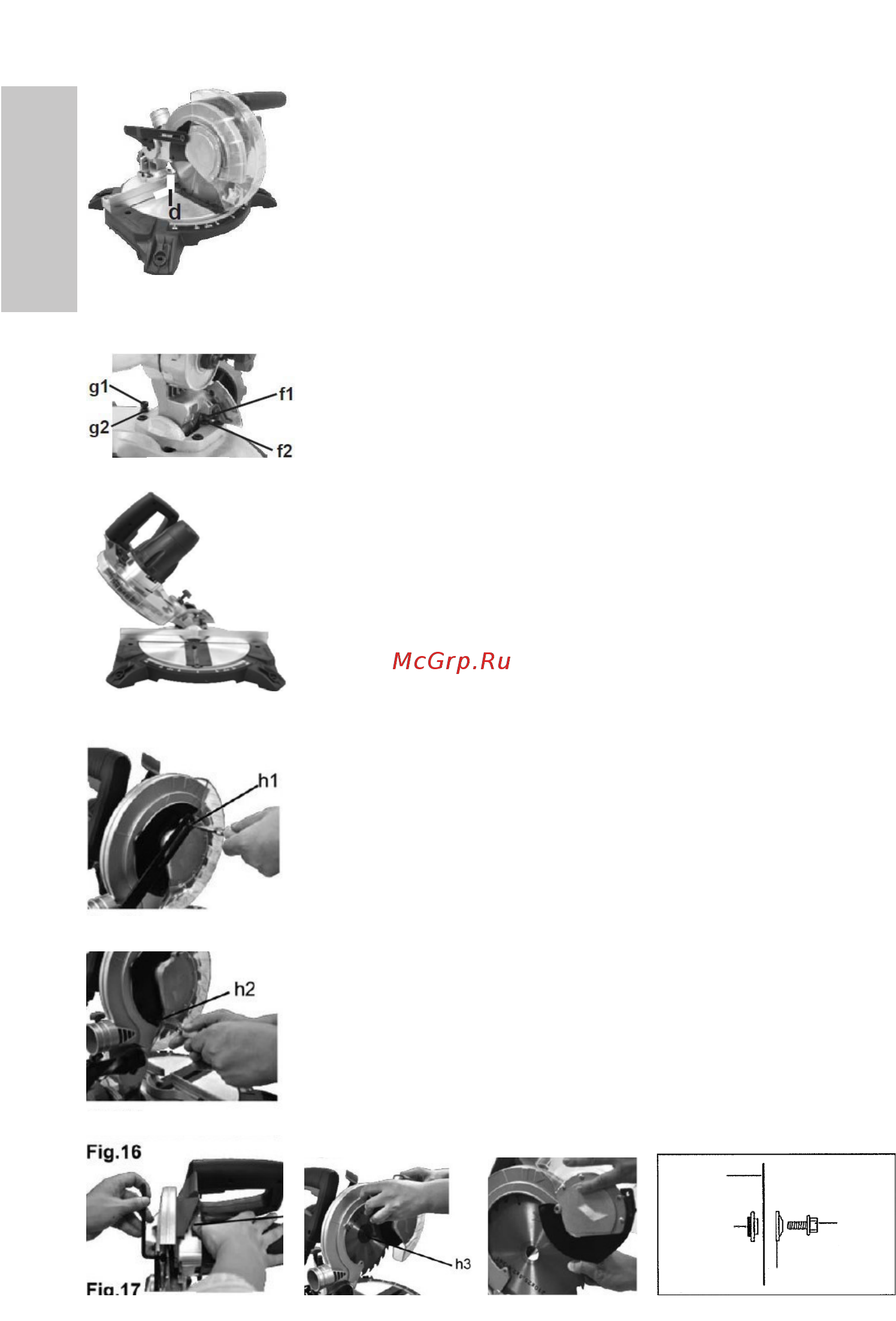

Рис. 12
Рис. 13
Рис. 14
Рис. 15
Рис. 16
Рис. 17 Рис. 18 Рис. 19
Лезвие
Внешний фланец
Внутренний
фланец
Болт
с левой
резьбой
Рис. 20
