INTERTOOL DT-9160 [10/32] Верхній напівбак

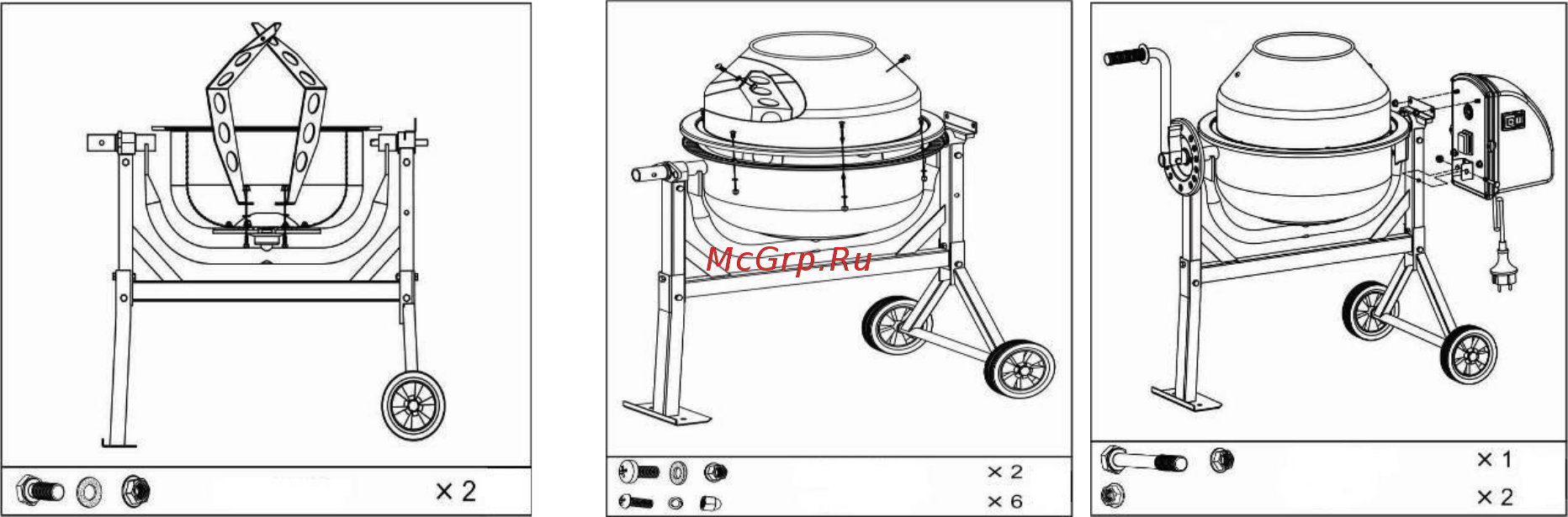

ал.9 Мал. 10 Мал. 11

Верх

ній напівбак

Встановіть гумове прокладення в паз нижнього напівбака як показано на мал. 10.

Отвори в прокладенні повинні співпасти з отворами для болтів.

Встановіть верхній напівбак на обід нижнього напівбака, переконайтеся, щ

о отвори

поєдналися і стрілки зійшлися.

Вставьте гвинти M8x16 з хрестоподібною голівкою разом з шайбами в отвори на вінці.

Надіньте на кожен гвинт знизу шайбу, гайку і щільно затягніть.

Закріпіть лопасті на верхньому напівбаку гвинтами M8x16, M8x20 через отвори із

зовнішнього боку.

Шкіряні шайби встановлюються усередині між лопастями і верхнім напівбаком.

Затягніть лопасті з внутрішньої сторони, використовуючи гайки.

Переконайтеся, що усі лопасті надійно закріплені.

Блок дв

игуна

Вирівняйте пази, ссуваючи блок двигуна на вал шестерні. Закріпіть блок з рамою двома

болтами M8x25 і одним М8Х50 з шайбами як на малюнку 11.

7. ЕКСПЛУАТАЦІЯ

Включення/ виключення бетономішалки.

Натисніть зелену кнопку вимикача (6) для включення бетономішалки. Для виключення -

натисніть червону кнопку вимикача (6).

Нахи

л бака

Прив

едене в дію пружиною поворотне руків'я забезпечує надійну фіксацію барабана в

положеннях зберігання, роботи і вивантаження.

Бак фіксується в цих положеннях за допомогою зубців на поворотному руків'ї, які входять
