• Охладители • R-134A • EWLD-MBY
9 Монтажная схема

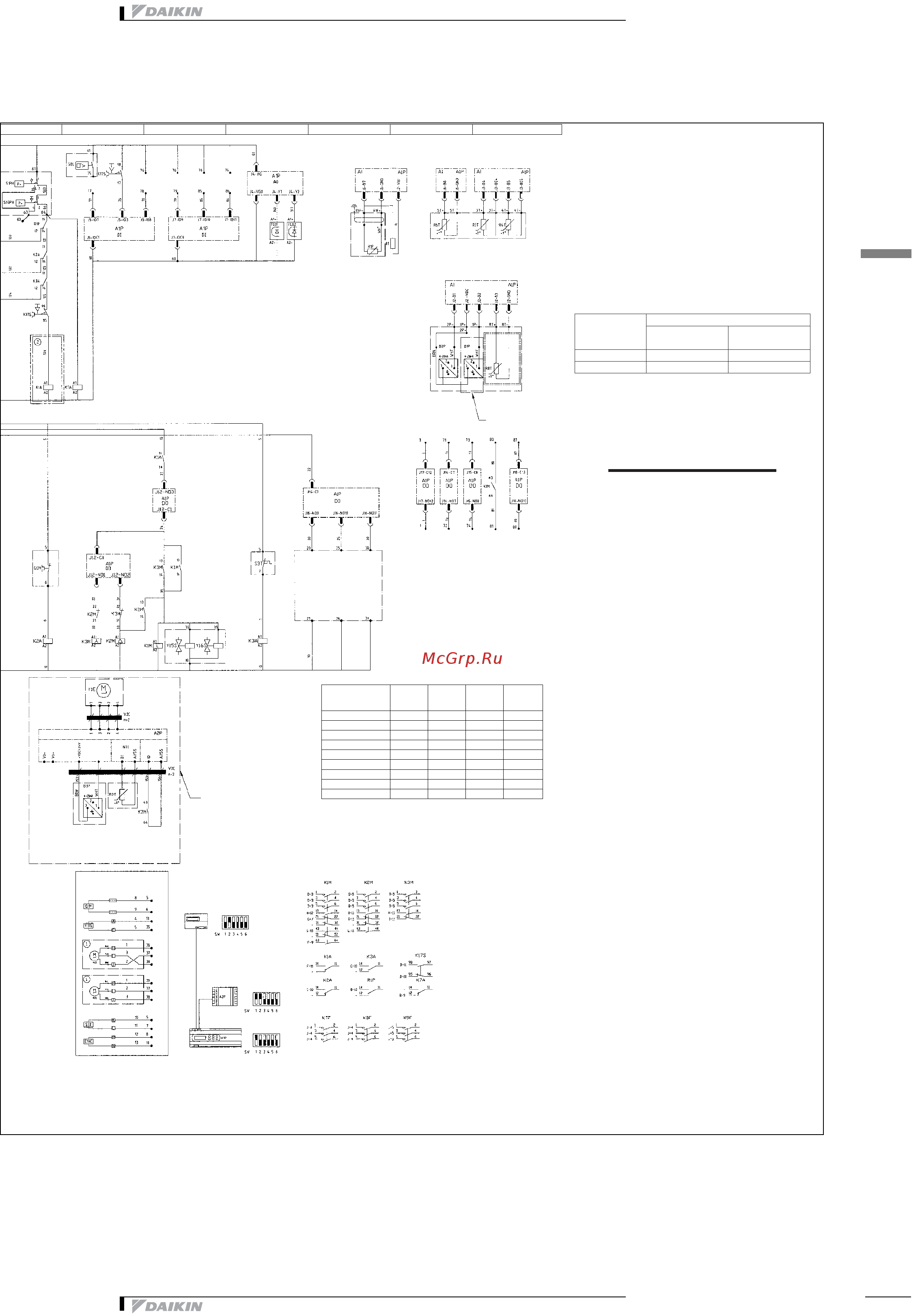

9 - 1 Монтажная схема
3
1
9
Местная поставка
Невозм. как доп.
функция
Возм. как доп.
функция
Обязат.###
Необязат. ∗∗∗
Y16S Электромагнитный клапан линии для жидкости контур 1
Y15S Клапан впрыска жидкости компрессора контур 1
Y11S Ступень 12% мощности для компрессора контур 1
Y1E Электронный расширительный клапан контур 1
V2C,V3C Феррит для EEV
V1F Фильтр для EEV
V1** Волтьметр для контур 1
TR2 Контроллер питания трансформатора + цифровые входы
TR1 Цепь управления трансформатора
TC01,TC02 Оптопара (Аналогово-цифровой сигнал)
S14PH Реле высокого давления контур 1
S13S ## Главный выключатель
S9L # Замыкающийся контакт при работе насоса
S8L Реле протока контур 1
S6S,S10S ∗
S11S,S12S
Переменный переключатель для функции дистанционного
управления (дист. пуск-останов, двойное заданное значение,
включение/выключение ограничения мощности 1/2/3/4)
S5E Кнопка аварийного останова
S3T Устройство термической защиты на выпуске контур 1
S1PH Реле высокого давления контур 1
R9T EEV Датчик температуры для контура 1 (A2P)
R8T Датчик температуры воды на выходе испарителя, DICN
R5T Датчик температура наружного воздуха
R4T Датчик температуры воды на выходе испарителя контур 1
R3T Датчик температуры воды испарителя на входе испарителя
R1P Стандартный контроллер последовательности фаз контур 1
R1F Сопротивление цепи обратной связи для контура 1
R1 Дополнительное сопротивление для цепи обратной связи
Q1M
Устройство термической защиты двигателя
компрессора контур 1
Q11F-Q13F
Устройства термической защиты для двигателя
вентилятора контур 1
PE Основная клемма заземления
M1S
Бесступенчатое регулирование мощности для контура 1
компрессора
M1C Двигатель компрессора контур 1
M11F-M13F Двигатели вентилятора контур 1
K7F,K8F,K9F Контактор вентилятора для контура 1
K7A
Дополнительное реле для средств безопасности Высокое
давление
K3A
Дополнительное реле устройства термической защиты на
выпуске контур 1
K2A
Дополнительное реле устройства термической защиты
двигателя компрессора контур 1
K1A Дополнительное реле для средств безопасности контур 1
K17S Реле максимального тока для контура 1
K3M Контактор ′звезды′ для контур 1
K2M Контактор ′треугольника′ для контур 1
K1M Линейный контактор для контур 1
J12,J13,J14,J15,
J16,J17,J18
Цифровый выход
J5,J7,J8 Цифровой вход
J4 Аналоговый выход
J2,J3,J6 Аналоговый вход
J11 подсоединение
J1 Электропитание
H4P,H5P∗ Переменный выход
H3P ∗ Индикатор работы компрессора 1
H2P ∗ Индикатор аварийной сигнализации
H1P ∗ Индикатор общего режима работы
F12B
Плавкий предохранитель для контура 1 двигателей
вентилятора
F9B Плавкий предохранитель для вторичной обмотки TR2
F8U Плавкий предохранитель защиты от перенапряжения для A1P
F8B Плавкий предохранитель для привода EEV
F7B Плавкий предохранитель для вторичной обмотки TR1
F6B Плавкий предохранитель для первичной обмотки TR1
F1R
Плавкие предохранители для стандартного контроллера
последовательности фаз контур 1
F1U,F2U,F3U # Главные предохранители
E1HC Обогреватель картера, компрессор
BP3 Датчик низкого давления EEV для контура 1 (A2P)
B2P Датчик высокого давления для контура 1
B1P Датчик низкого давления для контура 1
A2P Привод PCB-EEV, контур 1
A1P PCB пульта управления
A1 ∗∗ Трансформатор тока, амперметр для контур 1
Предохранители +
защита от
максимального тока
L 120 L 170 L 240 L 260
F1U,F2U,F3U 3x100gL 3x160gL 3x200gL 3x200gL
F1R 3x1A 3x1A 3x1A 3x1A
F6B 2x4A 2x4A 2x4A 2x4A
F7B 2A aM 2A aM 2A aM 2A aM
F8B - - - - 2A 2A
F8U 2A 2A 2A 2A
F9B 2x1A T 2x1A T 2x1A T 2x1A T
F15U - - - - 2A 2A
K17S 44 70 110 115
- Рекомендуемые плавкие предохранители gL/gG
(также допускается aM ) в соответствии со
стандартом IEC 269-2
(F1U, F2U, F3U = gL/gG)
F12B:
(14) ДОПОЛНИТЕЛЬНЫЕ ФУНКЦИИ
N OP52 = Главный выключатель
N OP57 = Амперметр, вольтметр
Соединения внутри клеммной коробки компрессора
Компонент
Клемма на
клеммной
коробке
компрессора 1
Количество проводов в
кабеле между клеммной
коробкой компрессора 1
и основной клеммной
коробкой
(13)
Переменный
вход 1
Переменный
вход 2
10 11 12 13 14 15 16
Переменный
вход 4
Переменный
вход 3
Соединение между PCB и положение
перемычек и микропереключателей
клемм пользователя для дистанционного
управления.
В системе DICN действителен только для
главного блока.
Подчиненные блоки см. в инструкциях по
установке.
Клемма
пользователя
для
дистанционного
управления
АДРЕС =3
Микропереключатель
ВКЛ
ВЫКЛ
АДРЕС =1
Микропереключатель
ВКЛ
ВЫКЛ
EKCLWS: только для DICN и
главного блока
Для EWLD170..260 только
Для EWLD 120 только
о
вых
и
й
Только
для EWLD240..260 Модели
АДРЕС =2
Микропереключатель
ВКЛ
ВЫКЛ
(15)
(16)
Резервное
электропитание EEVDr
Только для EWLD120..170 Модели
Только
для EWLD120..170 Модели
для EWLD120: RED
для EWLD170..260: BLK
B3=Сигнал
