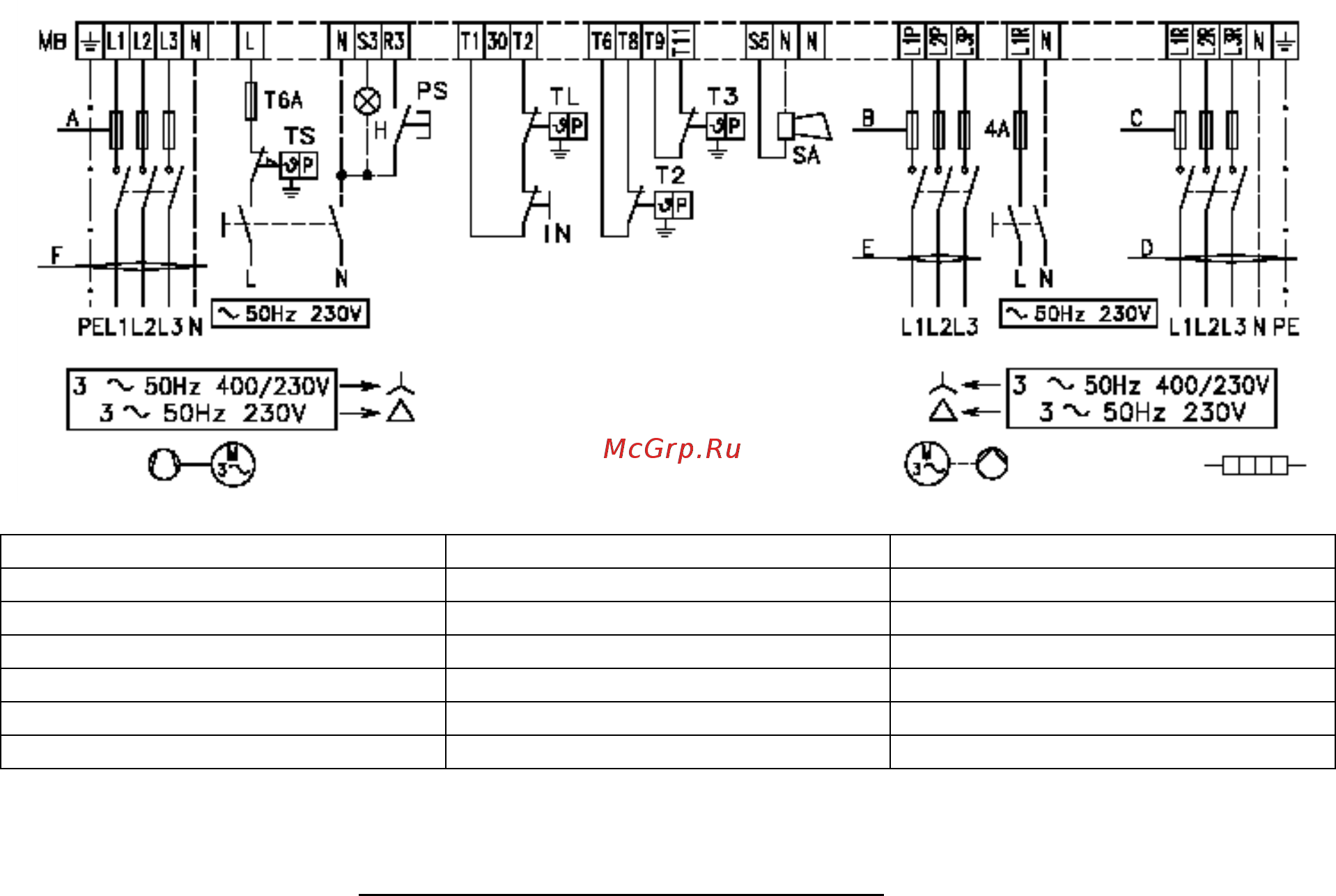

10.ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ К КЛЕММНИКУ
(выполняемое монтажной организацией)
230В 380В
A (A) Т35 Т25
B (A) Т10 Т6
C (A) Т50 Т35
D (мм
2
) 10 6
E (мм
2
) 1,5 1,5
F (мм
2
) 4 2,5
ЗАМЕЧАНИЯ
- затемните фотоэлемент и проверьте, произойдет ли аварийная остановка, предварительно
снимите крышку. ВНИМАНИЕ: ВЫСОКОЕ НАПРЯЖЕНИЕ
- данная модель выпускается на заводе, рассчитанная на питание 400 Вольт.
Если питание 230 Вольт, измените подключение двигателя и емкости (вместо звезды –
треугольник) и измените настройку реле тепловой защиты.
ОБОЗНАЧЕНИЯ
MB клеммник горелки
H дистанционная сигнализация об аварийной остановке
SA аварийный сигнал высокой температуры топлива
IN ручное включение-отключение (не обязательно)
TL дистанционный выключатель при достижении предельных значений
TS дистанционный аварийный выключатель
Т2 термостат 2-й ступени
Т3 термостат 3-й ступени
PS кнопка разблокировки
