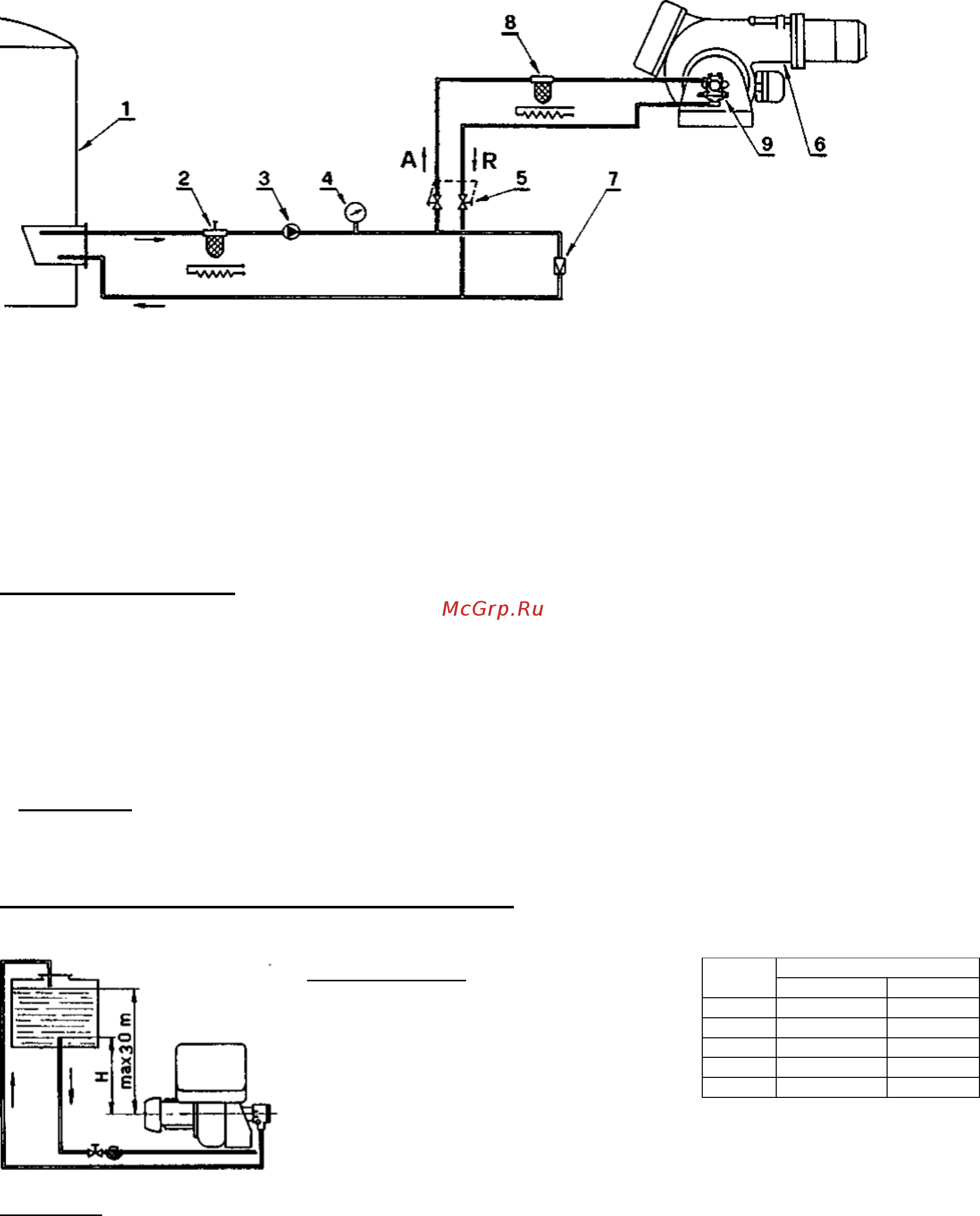

8. СИСТЕМА ПОДАЧИ ТОПЛИВА

1- бак (с подогревом для вязкого топлива)

2- фильтр (с ТЭНом для топлива с вязкостью больше 7°Е/50°С)

3- перекачивающий насос

4- контрольный манометр

5- запорные вентили для отключения подачи топлива к горелке (сдвоены)

6- горелка

7- регулятор давления

8- фильтр (с ТЭНом для топлива с вязкостью больше 7°Е/50°С)

9- насос горелки

ВАЖНЫЕ ЗАМЕЧАНИЯ

− Для того, чтобы снизить сопротивление в топливопроводе все трубки должны быть правильно

подобранного диаметра, теплоизолированны и должны иметь подогрев (электрический подогрев

или подогрев паром или горячей водой).

− Перекачивающий насос должен иметь производительность как минимум в два раза большую,

чем производительность насоса горелки.

Если из одного и того же контура топливо подается одновременно на несколько горелок,

перекачивающий насос должен обеспечивать запас не менее 30% от суммарной

производительности всех горелок.

− При пуске:

перекройте подачу топлива к горелке с помощью запорных вентилей (5) и дайте

топливу циркулировать в питающем контуре. После того, как топливо начнет циркулировать в

нормальном рабочем режиме, откройте запорные вентили и подайте топливо к горелкам.

Система с самотечной подачей топлива (только для топлива, вязкость которого не

превышает 7°Е/50°С)

L, метры Н,

метры

Ø1 Ø1¼

0 2 10

0,5 3 11

1 4 12

1,5 5 13

2 6 14

Заливка насоса

: ослабьте пробку на

штуцере вакуумметра 6 (рис. 1) и

подождите, пока топливо не начнет

выливаться.

Н = разница уровней;

L = длина всасывающего

топливопровода.

Внимание: перед тем как включать горелку, убедитесь что обратный топливопровод не засорен.

Если будет какое-либо препятствие течению топлива, это может повредить уплотнительную

прокладку насоса.
