1. ОПИСАНИЕ ГОРЕЛКИ
Мазутная двухступенчатая горелка.

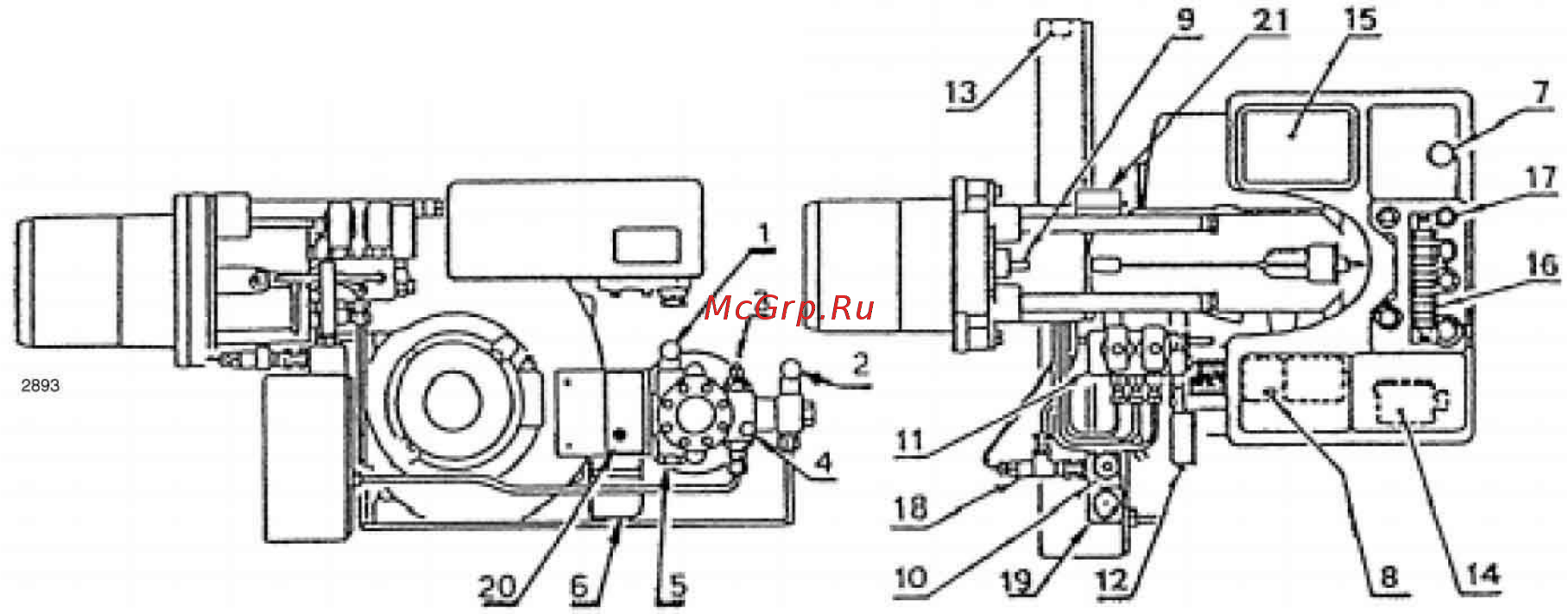

Рис. 1
1 – патрубок всасывания
2 – патрубок обратного трубопровода
3 – регулятор давления на насосе
4 – штуцер манометра (1/8’)
5 – штуцер вакуометра (½’)
6 – сервопривод воздушной заслонки
7 – кнопка перезапуска после аварийной остановки
блока управления (автомата горения) с
сигнализацией аварийной остановки
8 – кнопка перезапуска после аварийной остановки
устройства защиты вентилятора
9 – винт регулировки головки горелки
10 – двойной фильтр
11 – блок клапанов
12 – манометр с защитным вентилем
13 – регулировочный термостат
14 – пускатель нагревателя
15 – трансформатор
16 – клеммная колодка
17 – кабельные сальники
18 – клапан выпуска излишнего газа
19 – термометр
20 – пускатель двигателя насоса с кнопкой
перезапуска после аварийной остановки
21 – реле давления воздуха
1.1 КОМПЛЕКТАЦИЯ
Гибкие топливные шланги .......................... 2 шт.
Прокладки ....................................................... 2 шт.
Теплоизоляционная прокладка ...................... 1 шт.
Удлинители для направляющих (для моделей с
длинной головкой) ........................................... 2 шт.
Ниппели ........................................................... 2 шт.
Винты ............................................................... 4 шт.
Спецификация запасных частей .................... 1 шт.
Инструкция по монтажу и эксплуатации… …1 шт.
