5

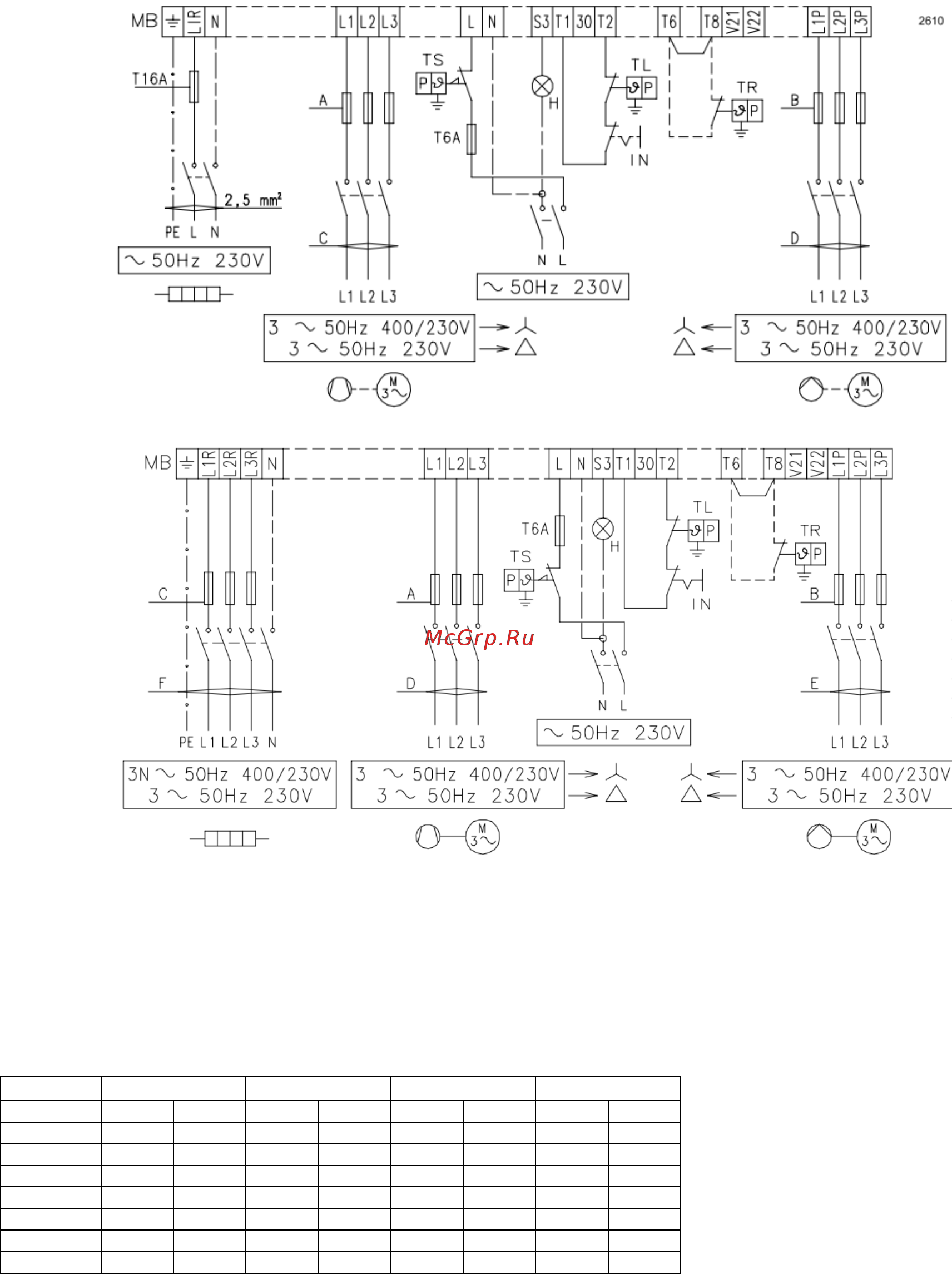

Электрические подключения
PRESS 30N/ECO – 45N/ECO
PRESS 60N/ECO – 100N/ECO
МВ - Клеммная колодка горелки
TS - Термостат безопасности
S - Световой сигнал аварийной остановки
TL - Предельный термостат
TR - Регулирующий термостат
IN - Ручной выключатель
В таблице приведены сечения питающего кабеля и типы плавких предохранителей, которые
надо использовать с горелками серии PRESS N ECO.
Модель
P 30 N ECO P 45 N ECO P 60 N ECO P 100 N ECO
230 В 400 В 230 В 400 В 230 В 400 В 230 В 400 В
A A 10 6 10 6 10 6 16 10
B A 6 4 6 4 6 4 6 4
C A - - - - 16 10 25 16
C мм
2
1,5 1,5 1,5 1,5 - - - -
D мм
2
2,5 1,5 2,5 1,5 1,5 1,5 1,5 1,5
E мм
2
- - - - 2,5 1,5 2,5 1,5
F мм
2
- - - - 4 2,5 6 4
