Riello PRESS 60 N/ECO t.l. [5/11] Электрическая схема горелки собирается на заводе

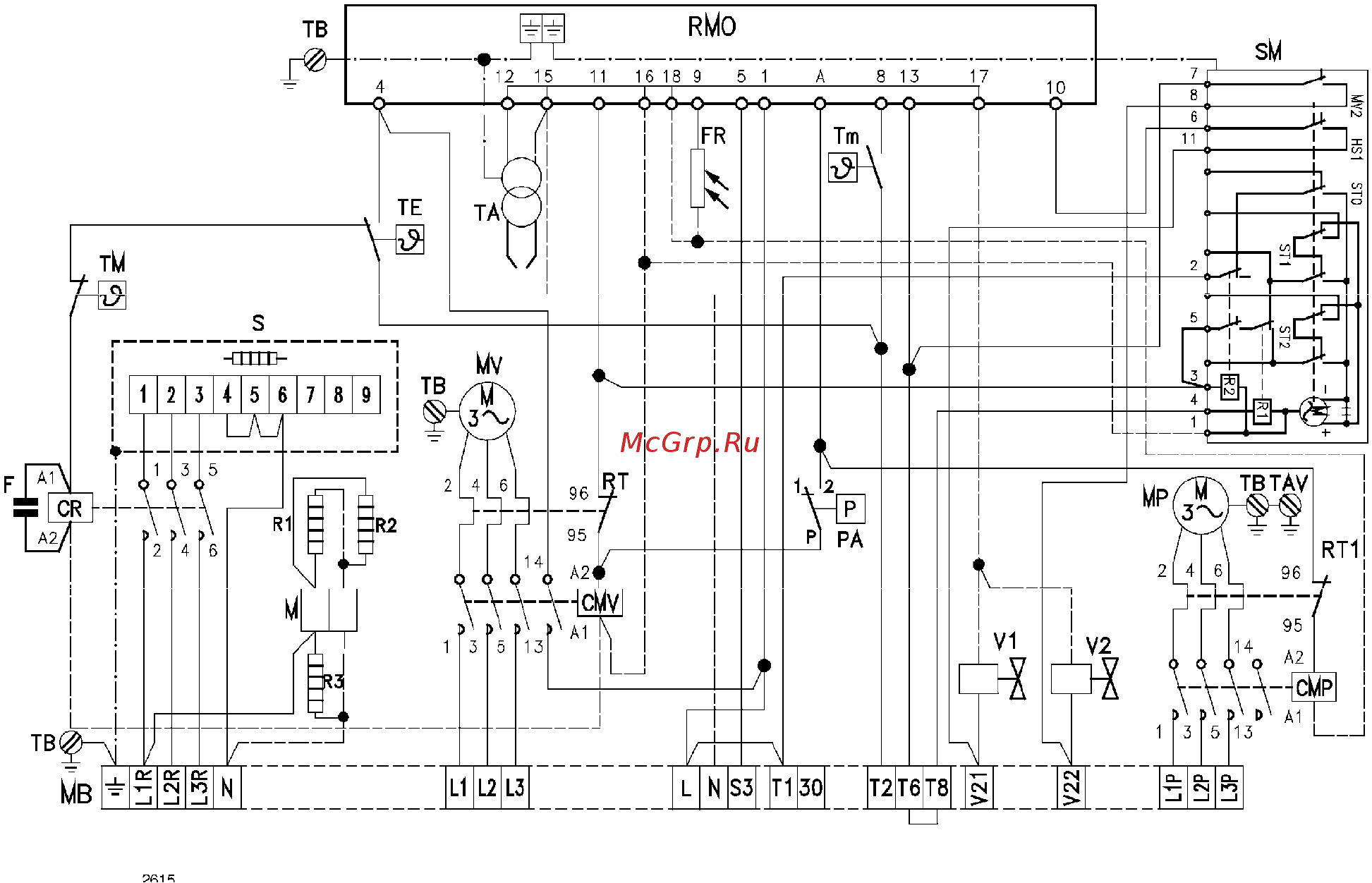

3.2 ЭЛЕКТРИЧЕСКАЯ СХЕМА ГОРЕЛКИ (собирается на заводе)

СМР: пускатель двигателя насоса

CR: пускатель нагревателя

F: фильтр против радиопомех

FR: фотосопротивление

MB: клеммная колодка горелки

MР: двигатель насоса

MV: двигатель вентилятора

РА: реле давления воздуха

R1: ТЭН держателя форсунки

R2: ТЭН насоса

R3: ТЭН блока клапанов

RMO: Блок управления (автомат горения)

RT: реле тепловой защиты двигателя вентилятора

RT1: реле тепловой защиты двигателя насоса

S: бак предварительного нагревателя

SM: серводвигатель

ТА: трансформатор розжига

ТВ: заземление горелки

ТЕ: регулирующий термостат и разрешающий сигнал на

запуск

Tm: контактный термостат минимальной температуры

ТМ: контактный термостат максимальной температуры

V1: клапан 1-й ступени

V2: клапан 2-й ступени
