Подача топлива на горелку

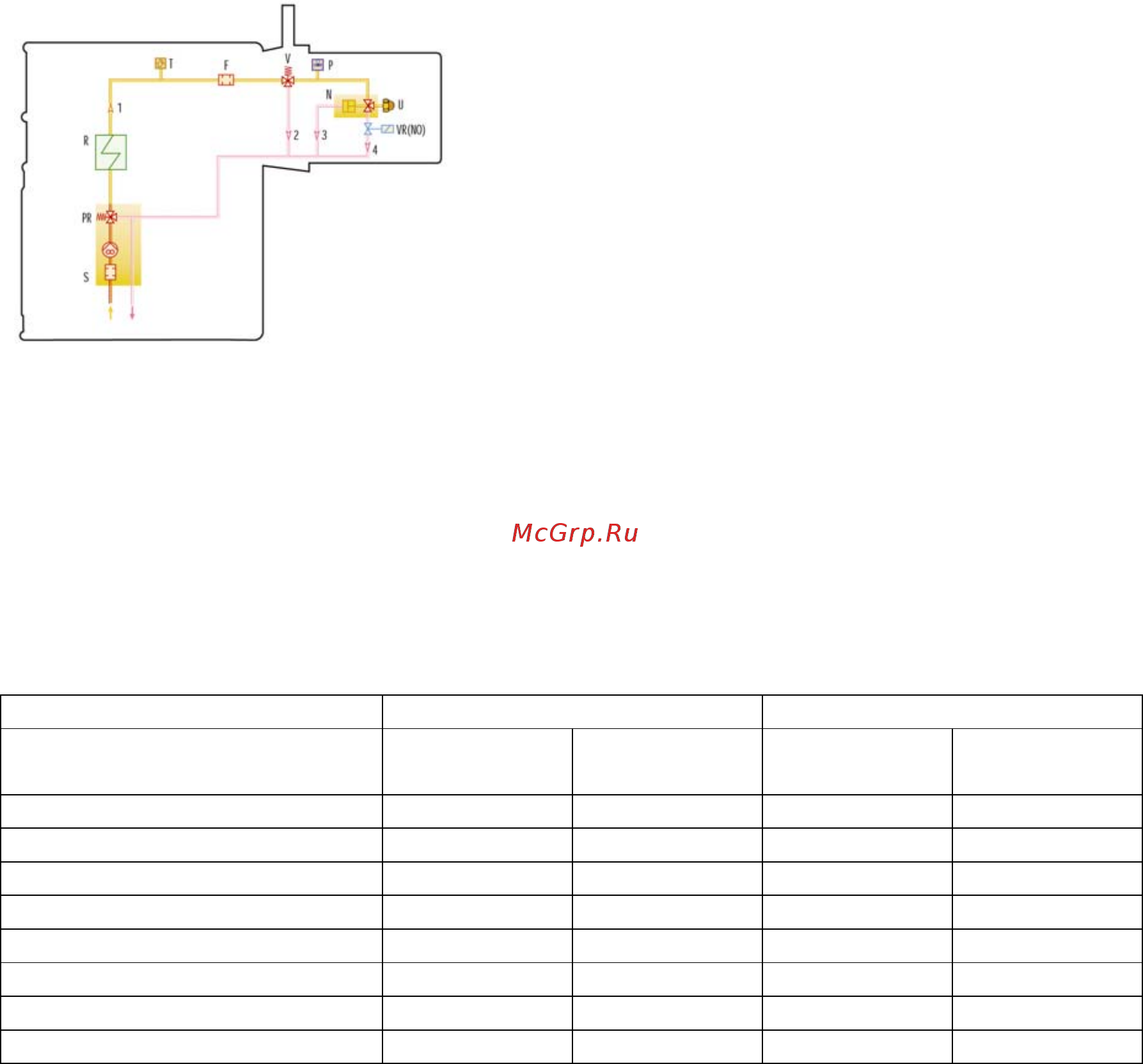

Гидравлическая схема горелки
Горелки серии RIELLO 40N оборудованы шестеренчатым топливным насосом SUNTEC с
предохранительным клапаном на обратном топливопроводе. В горелках имеется встроенный
электрический подогреватель топлива управляемый регулирующим термостатом. Для распыления
подаваемого насосом топлива в горелки серии RIELLO 40N устанавливается одна форсунка.
Подачу топлива на горели можно осуществлять как с левой, так и с правой стороны.
S Топливный насос с фильтром и регулятором давления на
подающем топливопроводе
PR Регулятор давления топлива
R Подогреватель топлива
Т Термостат
F Фильтр
V Клапан газоотделитель
Р Манометр
N Держатель форсунки
U Форсунка
VR Нормально открытый клапан на обратном топливопроводе
1 Трубка подачи топлива к форсунке
2 Обратный топливопровод, идущий от клапана
газоотделителя
3 Обратный топливопровод, идущий от держателя форсунки
4 Обратный топливопровод, для предварительной циркуляции
Схемы подачи топлива на горелку
Максимальная вязкость используемого топлива не должна превышать 7
0
E при 50
0
С.
Системы подачи топлива, которые могут быть использованы для горелок серии RIELLO
40N представлены на схемах. Выбор диаметра и длины топливопроводов необходимо
осуществлять используя данные из таблицы.
L
makc
максимальная эквивалентная длина топливопровода
Система А Система В
Диаметр
топливопровода
1 ¼' 1 ½' ¾' 1 дюйм
Н (м) L
макс
(м) L
макс
(м) L
макс
(м) L
макс
(м)
0 22 45 10 20
0,5 19 39 14 26
1,0 16 33 18 32
1,5 13 27 22 38
2,0 10 21 26 44
2,5 7 15 - -
3,0 0 8 - -
