SiU50-203 Инструкции по капитальному ремонту
Полугерметичный одновинтовой компрессор Версия III 13
(3) Снятие фиксирующей пластины подшипника заслонки
Ослабить болты, удерживая заслонку рукой. Не ослабляйте регулировочные
прокладки заслонки (1), установленные между валом заслонки и фиксирующей
пластиной.
Используйте заслонку, нижний держатель подшипников, регулировочные прокладки
заслонки и регулировочные прокладки заслонки (2) в такой же комбинации, что и до
разборки. (Не производите взаимную замену деталей из верхнего и нижнего
комплекта).
(4) Снятие нижнего держателя подшипников (блоки, направленные вверх и вниз)
В отверстии для направляющего болта нарезать болт, который использовался для
крепления нижнего держателя подшипников, и поднять крепление нижнего
держателя подшипников из корпуса.
Снять прокладки, расположенные между нижним держателем подшипников и
корпусом. (Не потерять прокладки.)
Нижний держатель подшипников и
корпус уплотнены уплотнительным кольцом.
Поэтому снятие нижнего держателя подшипников с корпуса может вызвать
затруднение. Для их отделения вставить две стандартных отвертки на фланцевой
секции в противоположных местах, и медленно поворачивать отвертки, как
показано на Рис. 4-8.

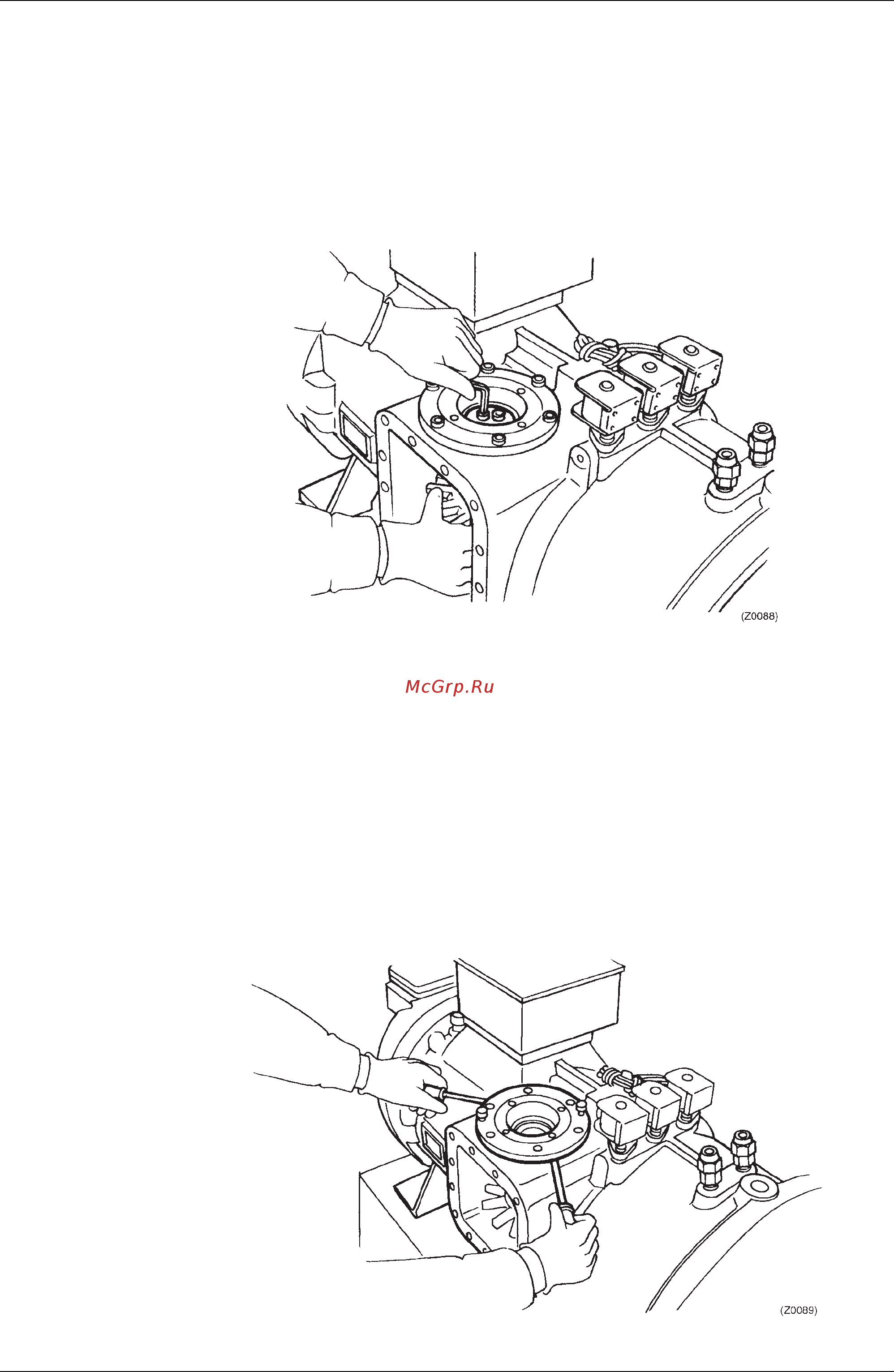

Рис. 4-7 Снятие фиксирующей пластины подшипника заслонки
Рис. 4-8 Снятие нижнего держателя подшипников
