Daikin ZH7WSG [7/52] Рис 3 2 места канала обслуживания и канала заправки маслом

Область применения 2 капитальный ремонт 3 периодическая проверка 3 позиции и интервалы периодической проверки 3 инструкции по периодической проверке 4 инструкции по капитальному ремонту 0 4 разборка и проверка 1 4 замена подшипника 0 4 окончательная сборка 4 5 испытание на воздухонепроницаемость 9 6 заправка масла 0 7 предостережение при тестировании 1 8 необходимые инструменты 2 2

Полугерметичный одновинтовой компрессор версиш iii 2

Полугерметичный одновинтовой компрессор версия iii 2

Применимые модели 2

Область применениш 3

Область применения 3

Капитальный ремонт 4

Периодическаш проверка 5

Периодическая проверка 5

Периодическая проверка означает проверку регулировку и очистку различных деталей устройств и оборудования через запланированный интервал времени 5

Позиции и интервалы периодической проверки 5

Таблица 3 1 указывают отдельные работы связанные с проверкой а также интервалы периодической проверки позиции выполняется в наиболее ранние указанные интервалы выполнения проверок 5

Инструкции по периодической проверке 6

3 после полного выпуска хладагента слить масло с двух сливных каналов расположенных в нижней части корпуса при останове компрессор вращается в обратном направлении при этом масло остается на стороне всасывания поэтому не забудьте слить масло с двух сливных каналов 7

Периодическая проверка siu50 203 7

Полугерметичный одновинтовой компрессор версия iii 7

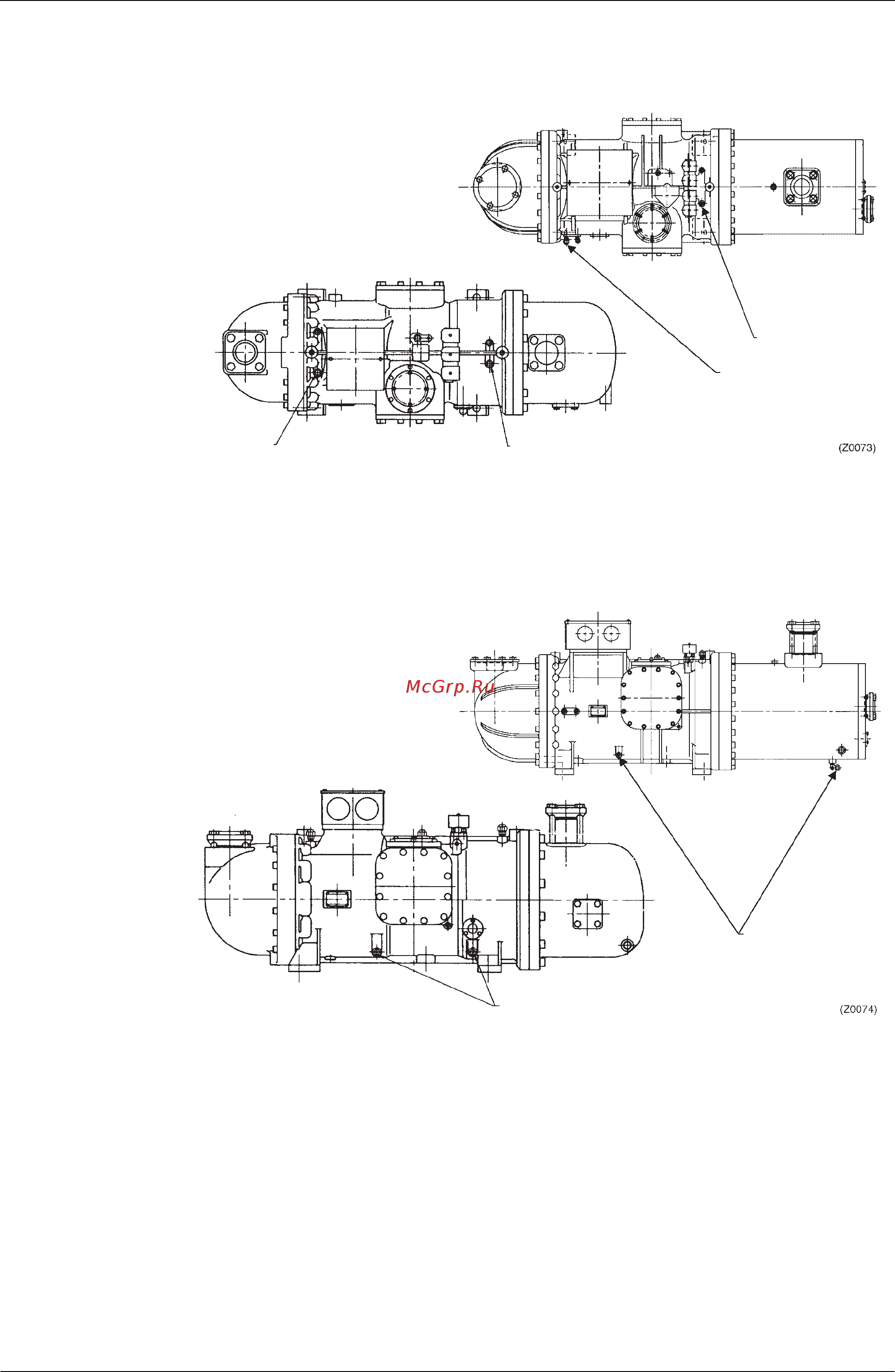

Рис 3 2 места канала обслуживания и канала заправки маслом 7

Рис 3 3 места расположения сливных каналов 7

Снять разделительную крышку затем затянуть накидную гайку для выпуска хладагента из компрессора для ослабления и затяжки накидной гайки использовать два гаечных ключа чтобы поворачивать накидную гайку и другую фиксировать 7

4 проверка заслонки проверьте визуально поверхность заслонки на наличие рубцов выкрашивания растрескивания и т д проверьте все зубья заслонки 9

5 измерение зазора прорези зазор прорези это расстояние между заслонкой и корпусом он значительно влияет на производительность и надежность компрессора поэтому зазор прорези необходимо правильно установить от 60 до 90 мкм нажимая пальцами на вал заслонки по краям вставить толщиномер в зазор прорези измерив значения зазора на сторонах всасывания и нагнетания не вводите толщиномер слишком глубоко если толщиномер ввести слишком глубоко то он может быть захвачен между винтовым ротором и заслонкой и сломаться см рис 3 7 и 3 8 9

H если на лопатке заслонки наблюдается пожелтение снять заслонку и проверить имеется ли повреждение на внешней поверхности винтового ротора если на винтовом роторе имеется повреждение выполнить одно из следующих действий восстановить удалить заусенцы и т д поврежденную часть винтового ротора заменить винтовой ротор 9

Инструкции по капитальному ремонту 11

Приводные и фрикционные детали компрессора изнашиваются в течение длительного периода времени для того чтобы предотвратить аварийные ситуации из за износа деталей необходимо регулярно проверять такие детали и при необходимости делать капитальный ремонт компрессора 11

Газборка и проверка 12

Разборка и проверка 12

1 снять рычаг золотникового клапана ослабить две стопорные гайки штока золотникового клапана и болт в центре рычага для центрального болта с шестигранной головкой применялся резьбовой герметик для ослабления этого болта используйте гайковерт ударного действия 17

Инструкции по капитальному ремонту siu50 203 17

Полугерметичный одновинтовой компрессор версия iii 17

Разборка регулятора 17

Рис 4 12 поперечный разрез регулятора 17

Рис 4 13 снятие рычага золотникового клапана 17

3 разборка винтового узла снять болты затем крепежную пластину подшипника винта снять главный держатель подшипников с винтового вала не потеряйте регулировочные прокладки винтового ротора 2 20

Замена подшипника 21

Снятие подшипников 21

C образное стопорное кольцо со скошенной кромкой имеет сужение после установки подбейте его в канавку 23

Установка подшипников 23

Передняя сторона тыльная сторона 24

Использовать новые набивки и уплотнительные кольца 25

Окончательнаш сборка 25

Окончательная сборка 25

От 0 03 до 0 05 мм кроме zh9 0 04 0 06 мм только zh9 как 25

Отрегулировать зазор 25

Испытание на воздухонепроницаемость 30

С помощью сухого воздуха смешанного с хладагентом повысить давление до a затем использовать газовый детектор или мыльную воду для проверки на утечки нанести мыльную воду на боковые крышки и монтажные секции крышки чтобы проверить не появляются ли пузырьки воздуха если образуются пузырьки воздуха сбросить давление затем перезатянуть болты если утечка не прекращается проверить поверхности набивки и заменить набивку 30

Заправка масла 31

Предостережение при тестировании 32

Для выполнения капитального ремонта подготовьте оправки приведенные в таблица 8 3 33

Инструменты общего назначения и измерительные приборы 33

Необходимые инструменты 33

Номинальный размер винта 5t класс 12 9 33

Показывает метрическую крупную резьбу и стандартные болты 5t 12 9 2 допуски на крутящие моменты затяжки равны 15 3 при затяжке в компрессоре винтов с шестигранным отверстием в головке применять технические характеристики для класса12 9 33

Специальные инструменты 33

Таблица 8 1 перечень инструментов общего назначения и измерительных приборов 33

Таблица 8 2 крутящие моменты затяжки для болтов н м 33

Таблица 8 3 перечень специальных инструментов 33

Jig 1 оправка для затяжки стопорной гайки 34

Материал 34

Применимая модель 34

Jig 2 1 детали оправок для снятия подшипника 36

Jig 2 2 детали оправок для снятия подшипника 38

Применимая модель 38

Снимаемый болт 38

Jig 3 временная монтажная пластина держателя подшипников оправка 39

Для zh3_ 39

Материал ss400 39

Jig 3 временная монтажная пластина держателя подшипников оправка 40

Для zh5_ 40

Материал ss400 40

Jig 3 временная монтажная пластина держателя подшипников оправка 41

Для zh7_ 41

Материал ss400 41

Jig 3 временная монтажная пластина держателя подшипников оправка 42

Для zh9_ 42

Материал ss400 42

Jig 4 1 набор оправок с ручками 43

Zh3_f zh5_f 43

Необходимые инструменты siu50 203 43

Полугерметичный одновинтовой компрессор версия iii 43

Jig 4 2 набор оправок с ручками 44

Jig 4 2 детали оправок с ручками 45

Jig 5 оправка для снятия масляного фильтра 46

Siu50 203 необходимые инструменты 46

Для zh3_f 46

Полугерметичный одновинтовой компрессор версия iii 45 46

Алфавитный указатель 48

Введение винтового вала 5 48

Замена подшипника 20 48

Испытание на воздухонепроницаемость 9 48

Чертежи и блок схемы 50

B 8400 остенд бельгия 52

Siu50 203 11 2005 подготовлено в бельгии компанией lannoo 52

Www daikineurope com 52

Zandvoordestraat 300 52

Ésiu50 203âëí 52
