SiU50-203 Инструкции по капитальному ремонту
Полугерметичный одновинтовой компрессор Версия III 15
7. Снятие ротора двигателя
(1) Снять стопорную планку ротора с помощью стандартной отвертки.
(2) Ослабить стопорную гайку. (Использовать специальный инструмент или оправку (1).)
(3) Захватить ребра ротора плоскогубцами, как показано на Рис. 4-11 , и снять ротор.
Ротор необходимо надежно поддерживать, чтобы он не упал. При снятии будьте
внимательны, чтобы не повредить торец катушки статора.
(4) Снять
шпонку ротора двигателя с винтового вала.

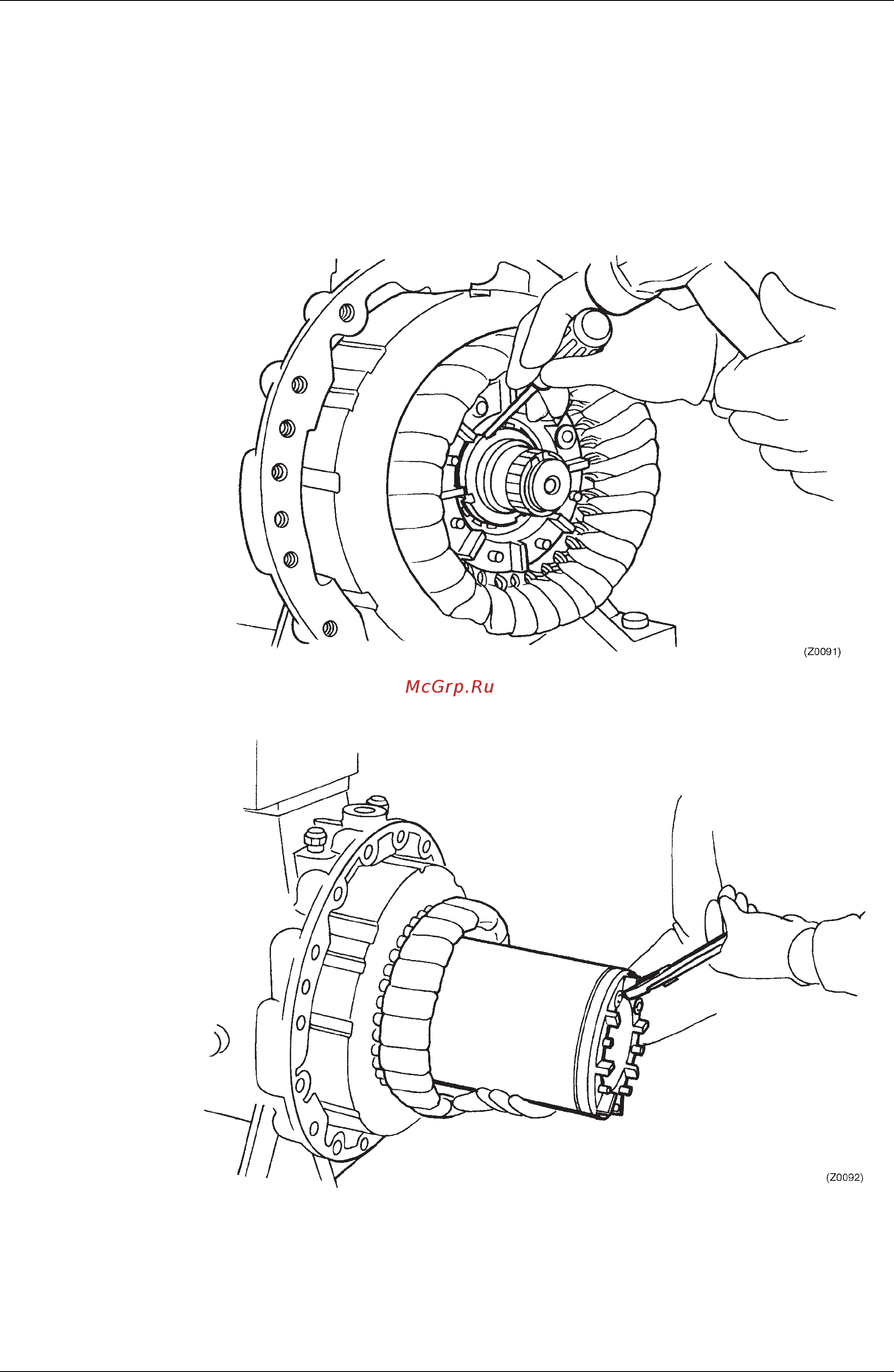

Рис. 4-10 Снятие стопорной планки ротора
Рис. 4-11 Снятие ротора двигателя
