SiU50-203 Инструкции по капитальному ремонту
Полугерметичный одновинтовой компрессор Версия III 17
(2) Снять масляный фильтр с помощью специального инструмента, и очистить его.
(Только ZH3F)
После очистки тщательно высушить.
Если фильтр поврежден или имеет порывы, заменить его.
(3) Снять монтажные болты, затем крышку цилиндра.
(4) Вынуть поршень.
(5) Снять монтажные болты, затем крепежную пластину главного держателя
подшипников.
При снятии крепежной пластины использовать направляющие болты, поскольку
она
тяжелая.
Не потеряйте регулировочные прокладки винтов (1), расположенные внутри.
(6) Снять масляный фильтр с крепежной пластины, и очистить его. (кроме ZH3F)
После очистки тщательно высушить.
Если фильтр поврежден или имеет порывы, заменить его.
(7) Снять золотниковый клапан с корпуса.

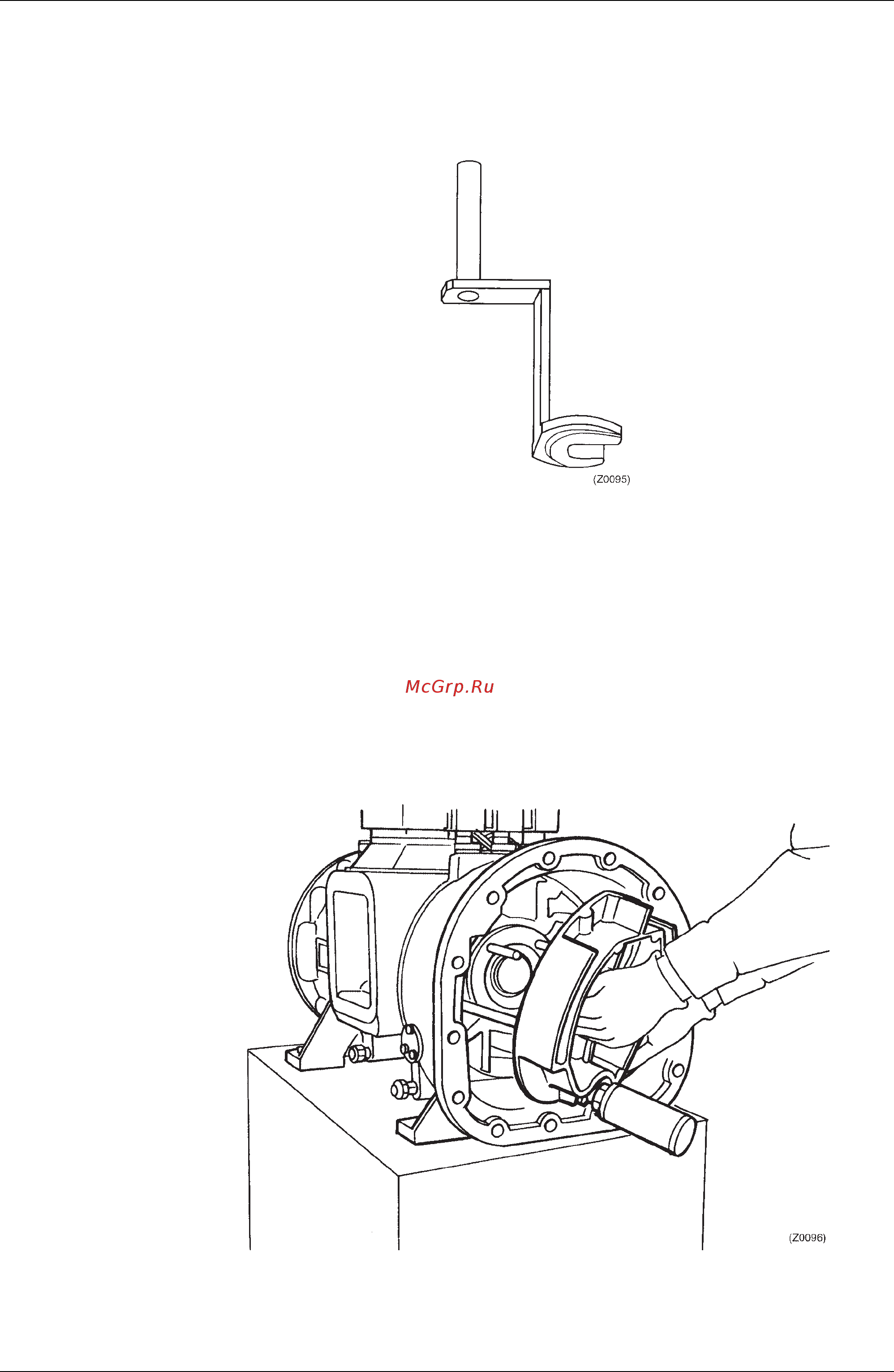

Рис. 4-14 Инструмент для снятия масляного фильтра
Рис. 4-15 Снятие крепежной пластины главного держателя подшипников
