Riello 7300.130 H [2/2] Гидравлическая схема

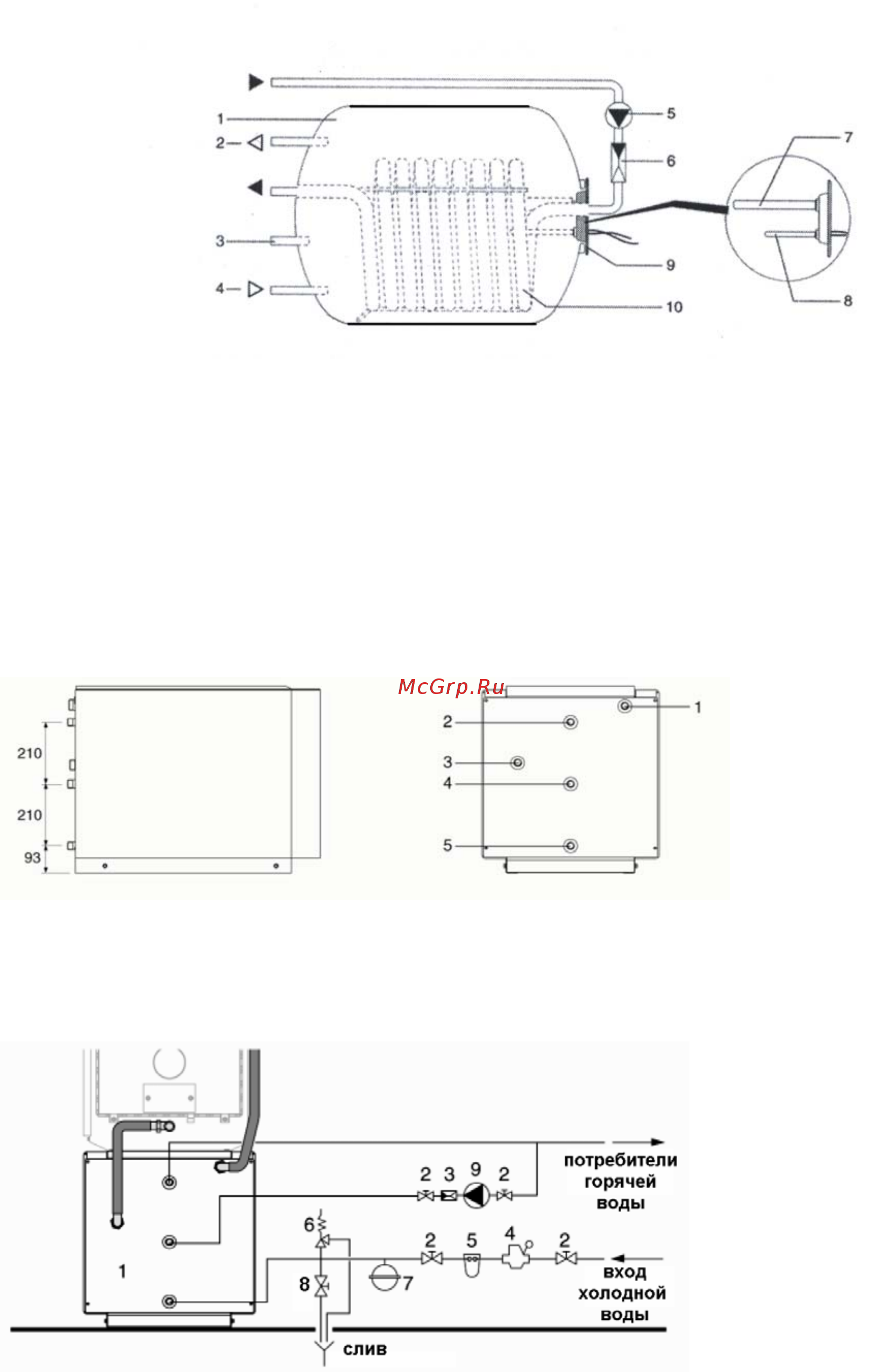

ГИДРАВЛИЧЕСКАЯ СХЕМА

1. Емкость

2. Выход горячей санит. воды

3. Линия рецеркуляции

4. Вход холодной воды из водопровода

5. Загрузочный насос бойлера

6. Обратный клапан

7. Магниевый анод

8. Гильза для датчиков

9. Ревизионный люк

10. Змеевик

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

1- Вход котловой воды Ø 1’

2- Выход воды в систему ГВС Ø ¾’

3- Выход котловой воды Ø 1’

4- Линия рециркуляции Ø ¾’

5- Вход/слив холодной воды Ø ¾’

СХЕМА ГИДРАВЛИЧЕСКИХ ПОДКЛЮЧЕНИЙ

Бойлер RIELLO 7300 может быть подключен к котлам RIELLO 3300 c помощью специального комплекта

присоединения артикул (4030030).

1- Бойлер RIELLO 7300

2- Запорный вентиль

3- Обратный клапан

4- Редуктор

5- Фильтр умягчитель воды

6- Предохранительный клапан

7- Расширительный бак

8- Вентиль слива воды из бойлера

9- Рециркуляционной насос

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Комплект присоединения к котлу RIELLO 3300.27-45 – артикул 4030030

Комплект присоединения к котлу RIELLO 3300.63 – артикул 4030032
