Riello 7300.170 H [11/18] Электропроводка и установка датчиков

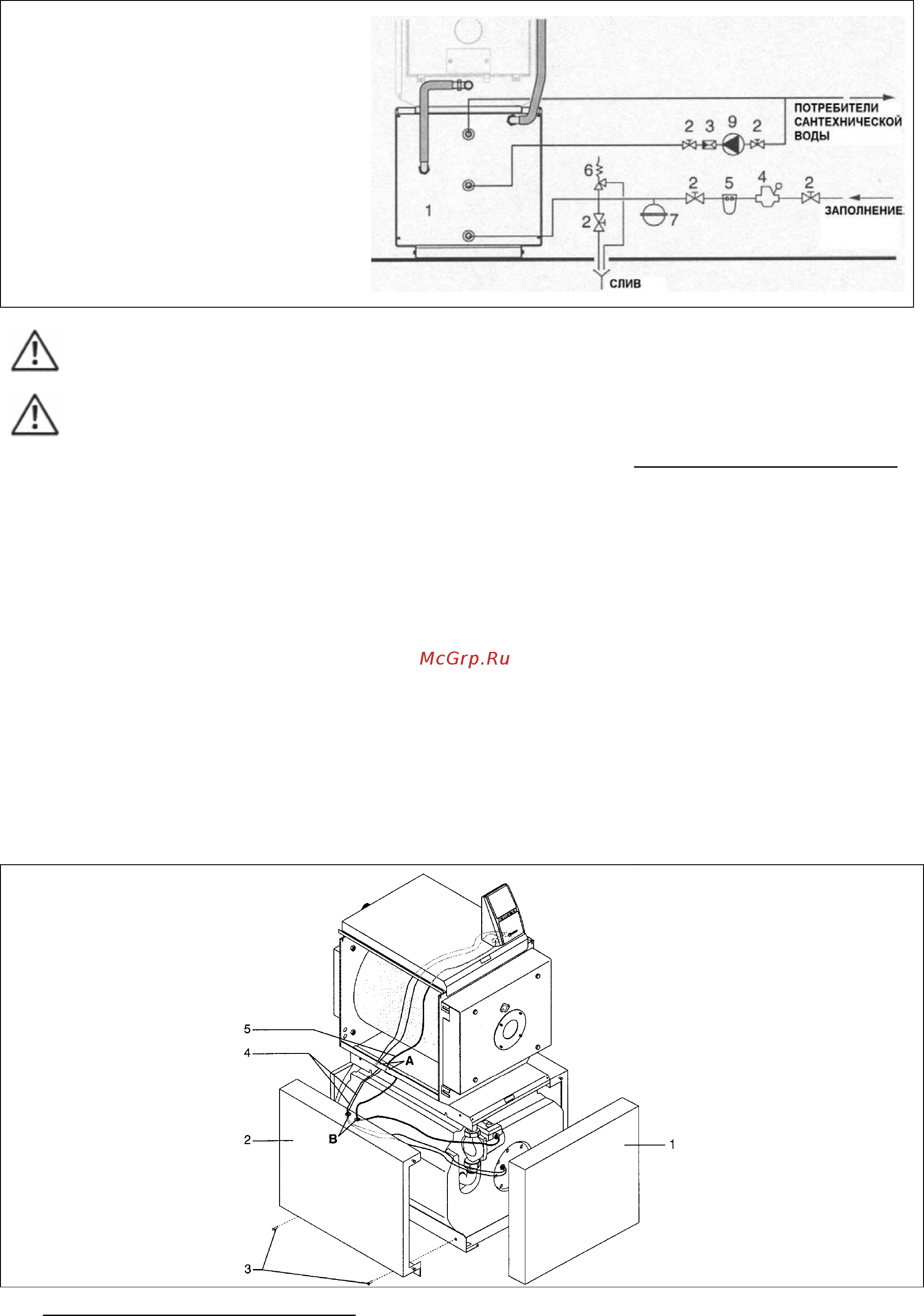

1 Бойлер RIELLO 7300

2 Запорные вентили

3 Обратные клапаны

4 Редукционный клапан давления

5 Фильтр умягчитель воды

6 Предохранительный клапан бойлера

7 Расширительный бак

8 Вентиль слива из бойлера

9 Рециркуляционный насос

сантехнической воды

Выбор и установка компонентов системы находятся в компетенции монтажной организации,

которая должна производить монтаж согласно действующим нормам и правилам.

В системе производства горячей сантехнической воды ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ

УСТАНОВЛЕН расширительный бак и предохранительный клапан.

ЭЛЕКТРОПРОВОДКА И УСТАНОВКА ДАТЧИКОВ

Для бойлеров RIELLO 7300 необходимо подключить загрузочный насос бойлера к панели управления и

установить датчики и/или термостатические баллончики в специальную гильзу, расположенную на

переднем фланце.

- Снимите переднюю панель (1) бойлера, подняв ее вверх, и боковую панель (2), предварительно

ослабьте крепежные винты (3)

- Протяните капиллярные трубки термостата, датчиков и термометра бойлера (4) и трехжильный

провод (5) с двойной изоляцией и соответствующей длины, для соединения циркуляционного

насоса бойлера с панелью управления

- Пропустите провода и капиллярные трубки:

o В отверстия для проводов, которые находятся в верхней панели и в каркасе бойлера (А)

o В отверстия на боковой панели бойлера (В)

o В крепежный хомутик

- Установите на место боковую панель (2) бойлера, затянув ее винтами, которые вы сняли на

предыдущем этапе

- Выполните электрическое подключение

- Установите переднюю панель (1) бойлера и установите на место облицовку котла

МОНТАЖНИКУ
