• Single Unit • Чиллер с воздушным охлаждением • EUWA-KBZW1
1
12
• Hydronic Systems • Single Unit36
12 Характеристика гидравлической системы

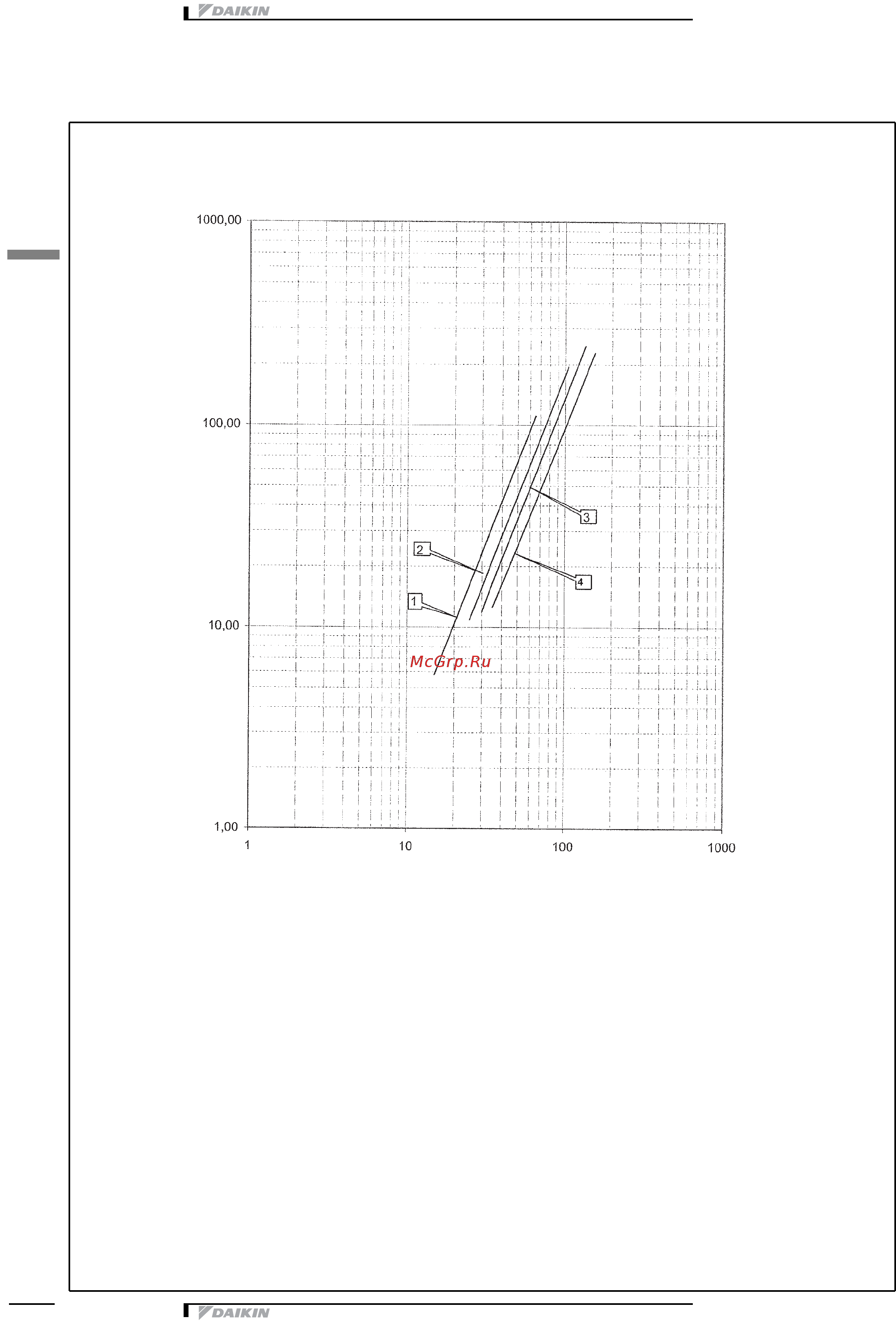

12 - 2 Кривая падения давления воды Испаритель/Конденсатор
4TW55629-6
PD [kPa]
WF [l/min]
PD: Падение давления воды, проходящей через
блок
WF: Расход воды
j
1
EUWAN5KBZW1
j
2
EUWAN8KBZW1
j
3
EUWAN10KBZW1
j
4
EUWAN12K ZW1
EUWAN5-12KBZW1
Предупреждение: Выбор значения расхода вне кривых
может привести к повреждению или неисправности
блока. См также минимально и максимально допустимый
расход воды в технических параметров.
B
