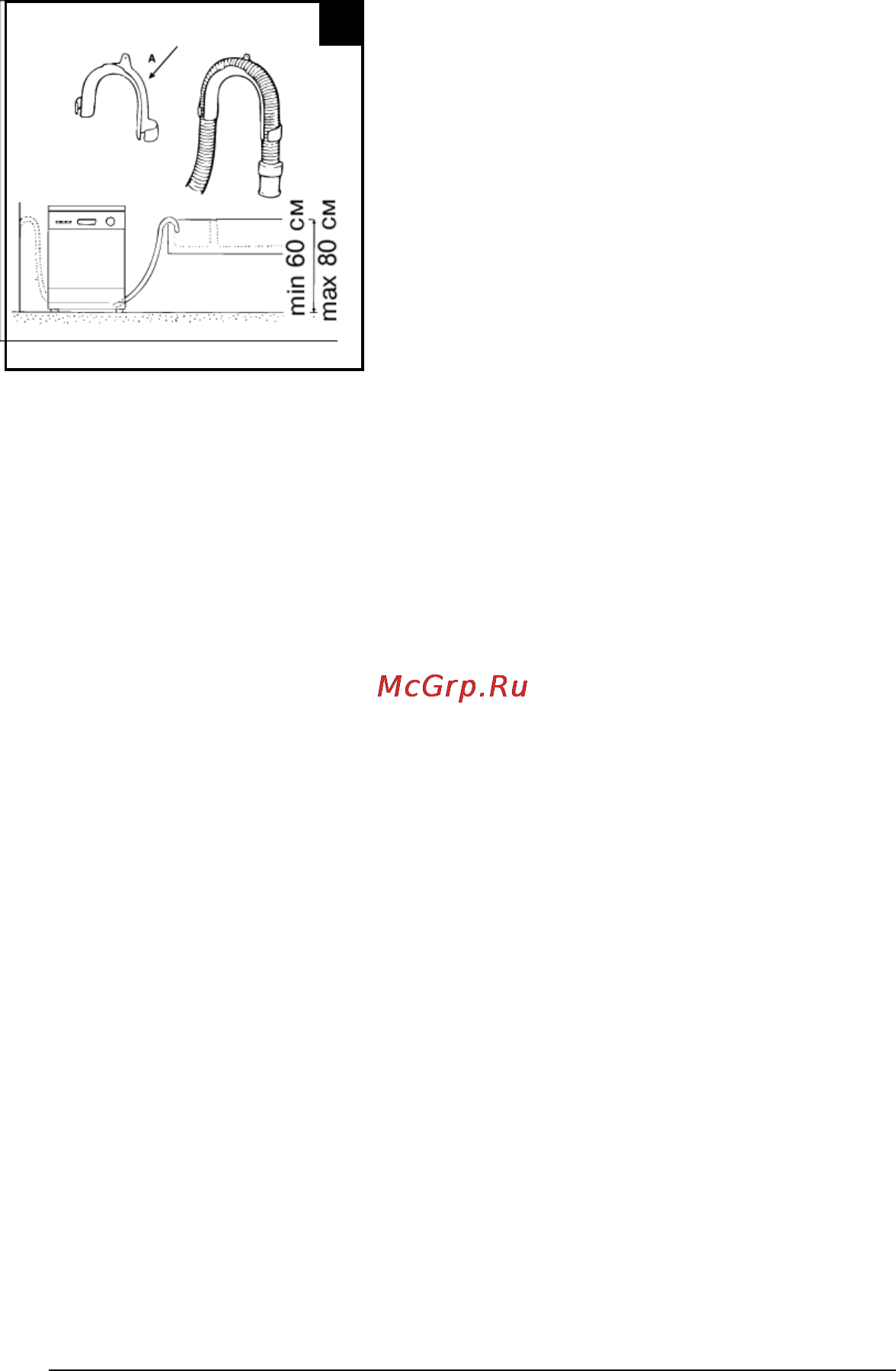

Подсоединение сливного шланга Повесьте загнутый конец сливного шланга на край раковины рис 17 или вставьте шланг в штуцер соответствующего диаметра переходящий в патру бок диаметром не менее 4 см Конец сливного шланга должен располагаться не ниже 60 см и не выше 80 см от основания посудомоечной машины и обес печивать разрыв струи при сливе конец шланга не должен быть опущен в воду В случае крепления на край ванны или ракови ны шланг вешается с помощью изгибающего хомута А рис 17 и прикрепляется к стенке или ближайшей трубе через отверстие в изги бающем хомуте Если необходимо удлинение сливного шлан га допускается его наращивание шлангом не меньшего диаметра до общей длины равной 4 м Помните шланг не должен перегибаться и перекручиваться Если сливной шланг встроен в канализацию имейте ввиду что на верхних этажах может создаваться сифонный эффект машина одновременно сливает и заливает воду Для предотвращения подобного эффекта устанав ливается сифон Подсоединение к электросети ВНИМАНИЕ оборудование обязательно должно быть заземлено I Машина должна подключаться к электрической сети при помощи двухпо люсной розетки с заземляющим контактом розетка не поставляется с ма шиной Фазный желательно и нулевой провод должен быть подключен через автомат защиты сети рассчитанный на максимальный ток ток сра батывания 16 А и имеющий время срабатывания не более 0 1 с II При наличии вблизи от предполагаемого места установки машины розетки с заземляющим контактом имеющей трехпроводную подводку кабеля с медными жилами сечением не менее 1 5 кв мм или алюминиевыми жила ми сечением не менее 2 5 кв мм доработка электросети не производится При отсутствии указанной розетки и проводки следует провести их монтаж III Не допускается прокладка заземления отдельным проводом IV Для доработки электрической сети рекомендуется применять провод ППВ 3x1 5 380 ГОСТ 6223 79 Допускается применение других марок про водов обеспечивающих пожаро и электробезопасность при эксплуата ции машины 12 LSI 48 А
