Proaudio DWS-814 HT/PT [5/9] А названия и функции компонентов

Руководство пользователя приёмником

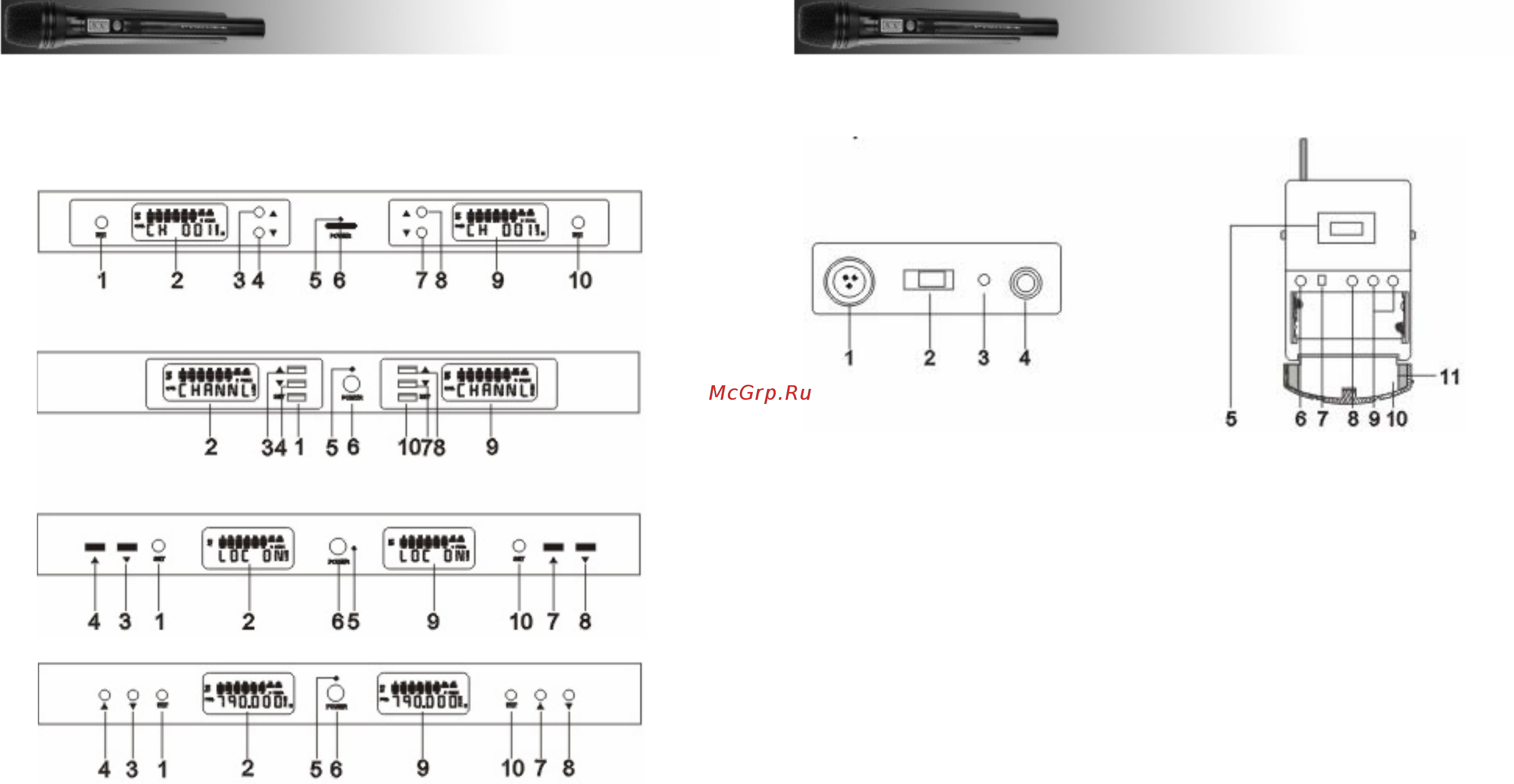

А. Названия и функции компонентов

Лицевая панель

1. Кнопка Function канала A 6. Кнопка питания

2. ЖК индикатор канала A 7. Кнопка выбора «вверх» канала B

3. Кнопка выбора «вверх» канала A 8. Кнопка выбора «вниз» канала B

4. Кнопка выбора «вниз» канала A

9. ЖК индикатор канала B

5. Индикатор питания 10. Кнопка Function канала B

Нательный передатчик

А. Названия и функции компонентов

1. Входной аудио разъём: 3-х контактный, может использоваться для

подключения различных микрофонов.

2. Переключатель питания.

3. Индикатор разряда батареи: загорается при разряде батареи. Если

индикатор мерцает при включении питания, заряд достаточен. Если

индикатор не мерцает, батарея разрядится в течение часа и её нужно

заменить. Эта функция дублируется на ЖК дисплее

4. Антенна.

5. ЖК дисплей

6. Настройка уровня

7. Переключатель (Mute).

8. Кнопка подтверждения выбора функции.

9. Кнопки выбора «вверх» и «вниз».

10. Батарейный отсек для 2 батарей 1,5В.

11. Крышка батарейного отсека.

B Установка нательного передатчика. Смотрите установку ручного передатчика.
