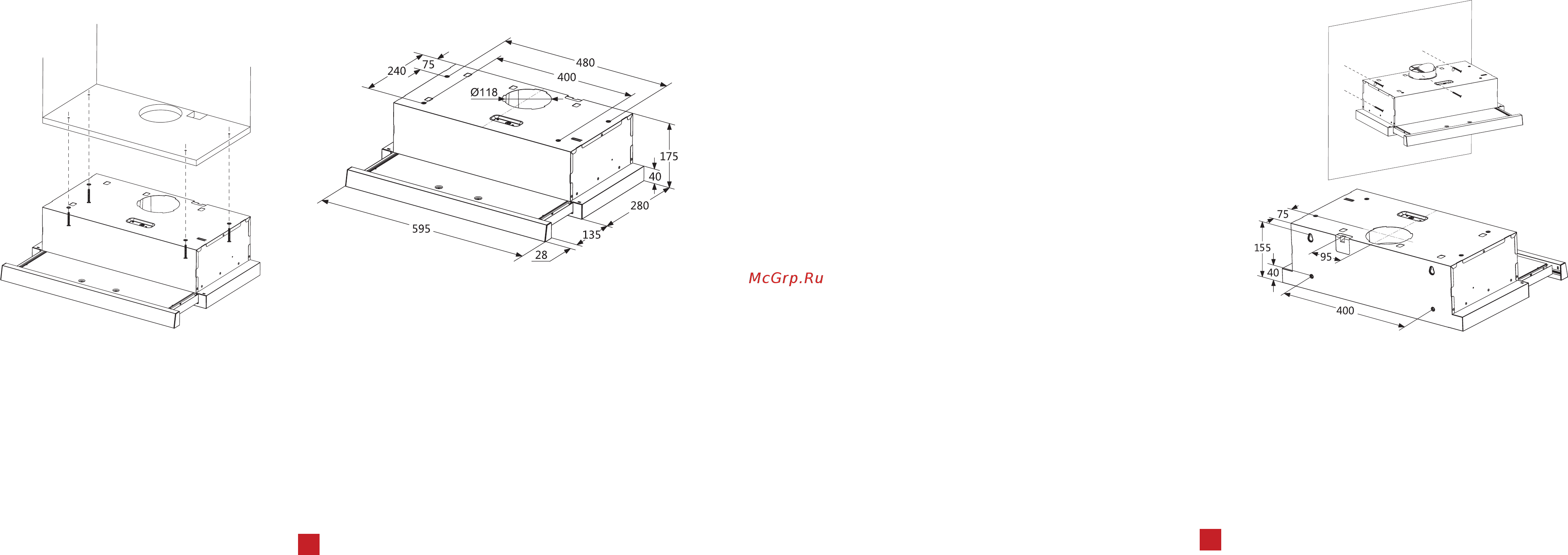

1. Просверлите отверстие ф 130 мм и четыре дырки ф 3,5 мм.

2. Используйте 4 винта, чтобы зафиксировать вытяжку в кухонном шкафу.

Проверьте, чтобы проделанные отверстия совпадали с креплениями на вы-

тяжке. Если все корректно, можно фиксировать устройство и при необходи-

мости затянуть винты.



Данная модель вытяжки эксплуатируется при напряжении в сети 220-240В~/50Гц Вытяжка должна быть подключена

в розетку с заземлением и установлена в соответствии с правилами.

Если необходимо, подсоедините вытяжку прямо к сети питания.

 Вытяжка должна быть подсоединена к сети питания только квалифицированным специалистом. Реко-

мендуется включать вытяжку в электрическую сеть через автоматический предохранитель.

Перед ремонтом всегда отключайте вытяжку от электросети.

-

-





1. Просверлите 2 отверстия ф по 10 мм. Убедитесь, что вы-

тяжка будет располагаться строго над варочной поверхно-

стью.

2. Вставьте 2 пластиковых дюбеля (идут в комплекте постав-

ки) в проделанные отверстия.

3. Вставьте 2 винта в 2 верхних пластиковых дюбеля и затяни-

те их, оставив выступ 3 мм от стены.

4. Установите вытяжку на 2 верхних винта и пометьте 2 пози-

ции, где будут располагаться нижние винты.

5. Снимите вытяжку и просверлите 2 отверстия для нижних

винтов. Вставьте пластиковые дюбели в полученные отвер-

стия.

6. Установите вытяжку на верхние винты, вставьте нижние

винты и после этого полностью затяните все винты.
