326 CG-SVX04C-PT
Arranque geral
Quando se adiciona etilenoglicol no circuito de água refrigerada tem de
tomar-se em consideração os factores de ajuste que se seguem.

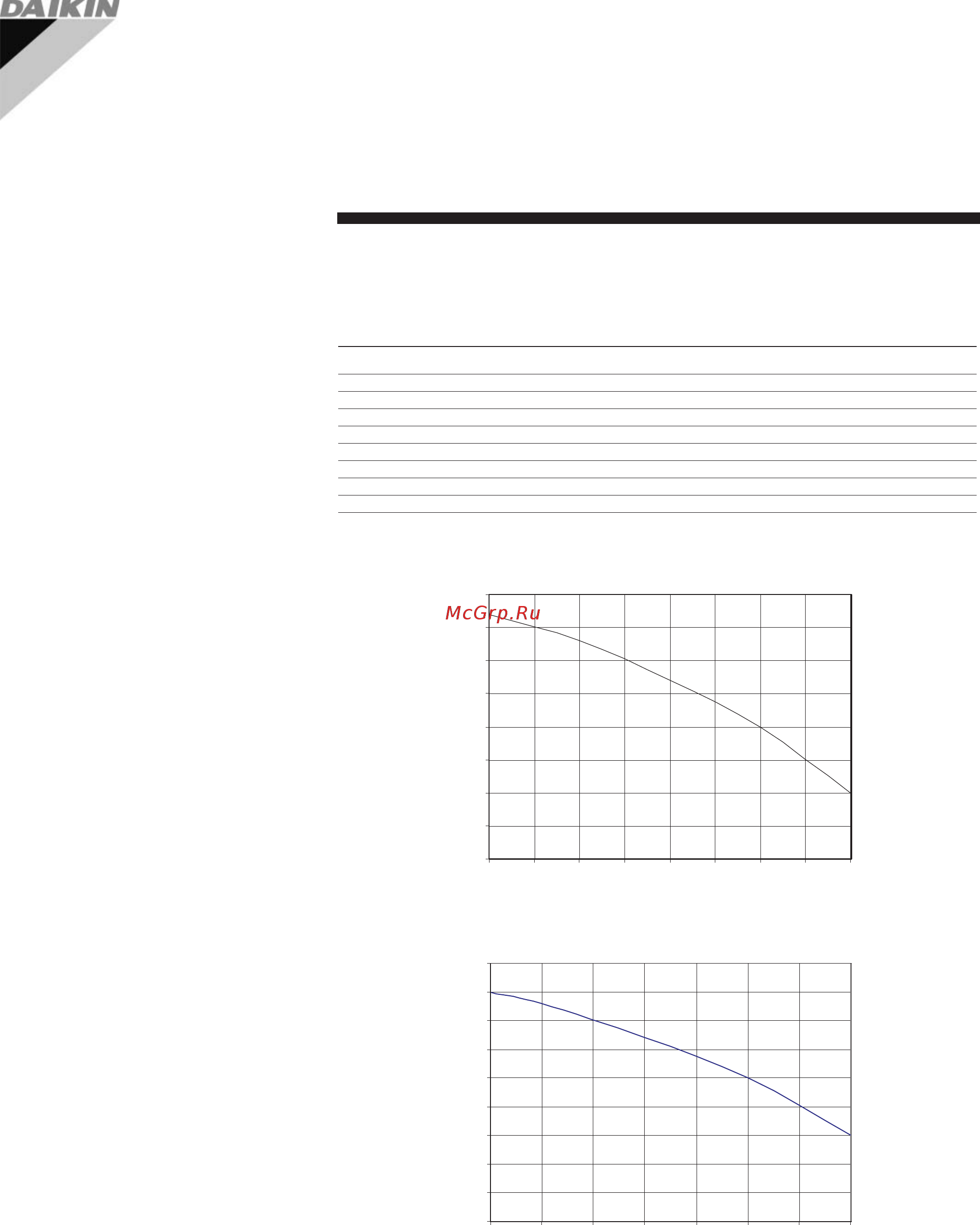

Tabela 13 – Factores de ajuste de etileno-glicol
T.saída água % etileno-glicol Factores de ajuste
(%) Caudal de água Perda de pressão Consumo Pot.refrig.
12 30 1,11 1,20 1,005 0,98
5 30 1,11 1,24 1,005 0,98
4 10 1,02 1,08 - -
0 20 1,05 1,19 - -
-4 27 1,08 1,29 - -
-8 33 1,10 1,46 - -
-12 37 1,12 1,62 - -
0%
5%
10%
15%
20%
25%
30%
35%
40%
-12 °C -10 °C -8 °C -6 °C -4 °C -2 °C 0 °C 2 °C 4 °C
0%
5%
10%
15%
20%
25%
30%
35%
40%
45%
-10 °C -8 °C -6 °C -4 °C -2 °C 0 °C 2 °C 4 °C
Existe uma válvula de descarga na
aspiração da bomba, que limita a
pressão no circuito da água a 3 bar.
A pressão do nitrogénio dentro do
depósito de expansão tem de ser igual à
altura geométrica da instalação + 0,5 bar
(por forma a evitar a entrada de ar no
circuito da água)
O depósito de expansão tem de ser
insuflado com nitrogénio. A pressão tem
de ser verificada anualmente.
Para que a bomba funcione bem, a
pressão de aspiração da bomba tem de
situar-se entre 0,5 e 2,5 bar, com a
bomba a trabalhar.
Concentração de etilenoglicol recomendada
Concentração de propilenoglicol recomendada
Temperatura mais baixa da água
Temperatura mais baixa da água
