Рабочими частями виброакустических преобразователей являются

виброфоны (поз.4). Рабочей поверхностью виброфона является мембрана

(поз.5), изготовленная из специального сплава и имеющая декоративное

покрытие. При хранении виброфоны помещают в защитные футляры (поз.6).

Виброакустические преобразователи присоединяются к панели

подключения (поз.7), расположенной в торце блока управления аппарата.

Кроме того, виброакустические модули типа А1-А5 могут подключаться

непосредственно друг к другу в любой последовательности, либо с

помощьюсоединительного кабеля или модуля-разветвителя Р.

Панель подключения (рис. 2) содержит:

На лицевой поверхности блока управления расположена панель

управления.

Панель управления аппаратом(рис. 3)содержит:

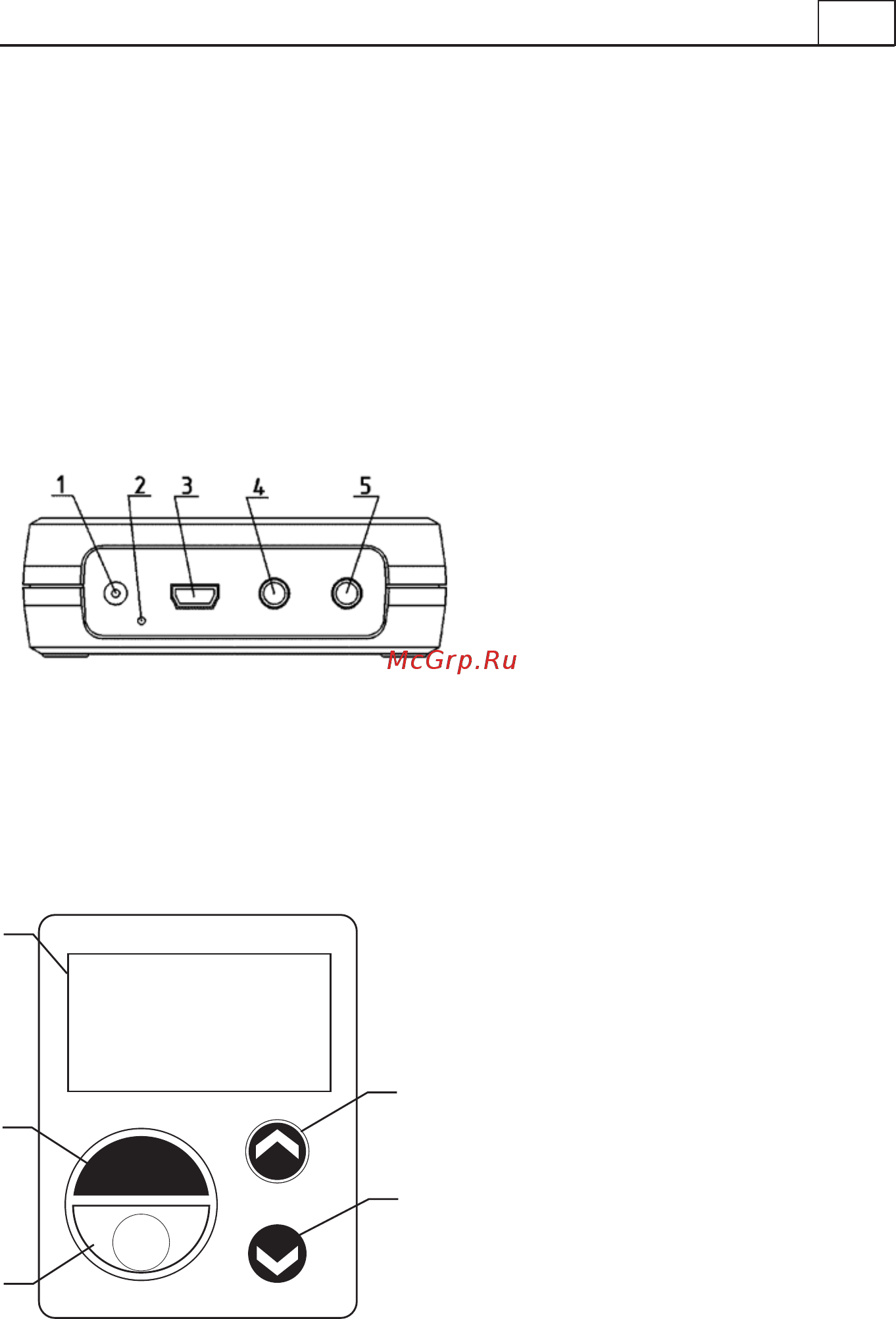

Рис. 2 – Панель подключения устройств

Рис. 3 – Панель управления

1 Информационный дисплей;

2 – Кнопка «РЕЖИМ»;

3 – Кнопка «СТАРТ/СТОП»;

4 Кнопка задания длительности

процедуры«ВРЕМЯ УМЕНЬШИТЬ»;

5 Кнопка задания длительности

процедуры«ВРЕМЯ УВЕЛИЧИТЬ»

–

1 – гнездо для подключения блока

питания от сети переменного тока или

внешнего источника питания

постоянного тока напряжением12 В;

2 – отверстие для выполнения

технологической операции«СБРОС»;

3 – разъем VM для подключения

виброакустических модулей А1-А5;

4,5–РазъемBS1-BS2 для подключения

виброфонов типа В1, В2, В3

Витафон - 5

ВРЕМЯ

СТАРТ/СТОП

РЕЖИМ
