Audio Test & Service System A1 THD + N FUNCTION THD+N FUNCTION
ИЗМЕРЕНИЕ THD + N (гармонические искажения + шум)
А1 измеряет функцию THD + N (суммарные гармонические искажения + шум), вставляя
вырезающий фильтр на пути сигнала. Этот вырезающий фильтр автоматически
настраивается на частоту главной компоненты (т.е. на основную гармонику) входящего
сигнала. Эта основная частота удаляется, оставляя все остальное, состоящее из
гармонических искажений и шума, что и должно быть измерено. Эта измеряемая
величина сравнивается с уровнем входящего (в А1) сигнала (Прим. переводчика:
который принимается за опорный), чтобы выдать результат в процентах или dB.
А1 будет конечно измерять THD + N любых основных гармоник вплоть до 40 kHz.
Однако мы должны подчеркнуть, что для большинства систем измерение THD + N для
основных гармоник выше 9 kHz не имеет смысла.
400 Hz highpass фильтр может быть очень полезным в функции THD + N для того, чтобы
удалить фон от сети переменного тока и его гармоники из результата. Однако, не
измеряйте THD + N основных гармоник, лежащих ниже 250 Hz, с использованием этого
фильтра, так как вторая гармоника будет им ослаблена, что приведет к неточности.
Измеренные величины являются истинными среднеквадратичными значениями (Прим.
переводчика: т.е. пропорциональны корню квадратному из мощности измеряемого
"дисторсионного остатка"). Ширина полосы измеряемого остаточного дисторсионного
сигнала ограничивается 130 kHz, если никакой фильтр не был выбран.
Внешняя синхронизация
Когда на тестируемое устройство подается сигнал от генератора А1, вырезающий
фильтр самонастраивается на эту частоту генератора. Это ускоряет настройку и
позволяет делать измерения быстрее.
_________________________________________________________________________
NEUTRIK 29
Как описано выше для функции LEVEL,
убедитесь, что режим качания не запущен,
и установите дисплей в режим METER.

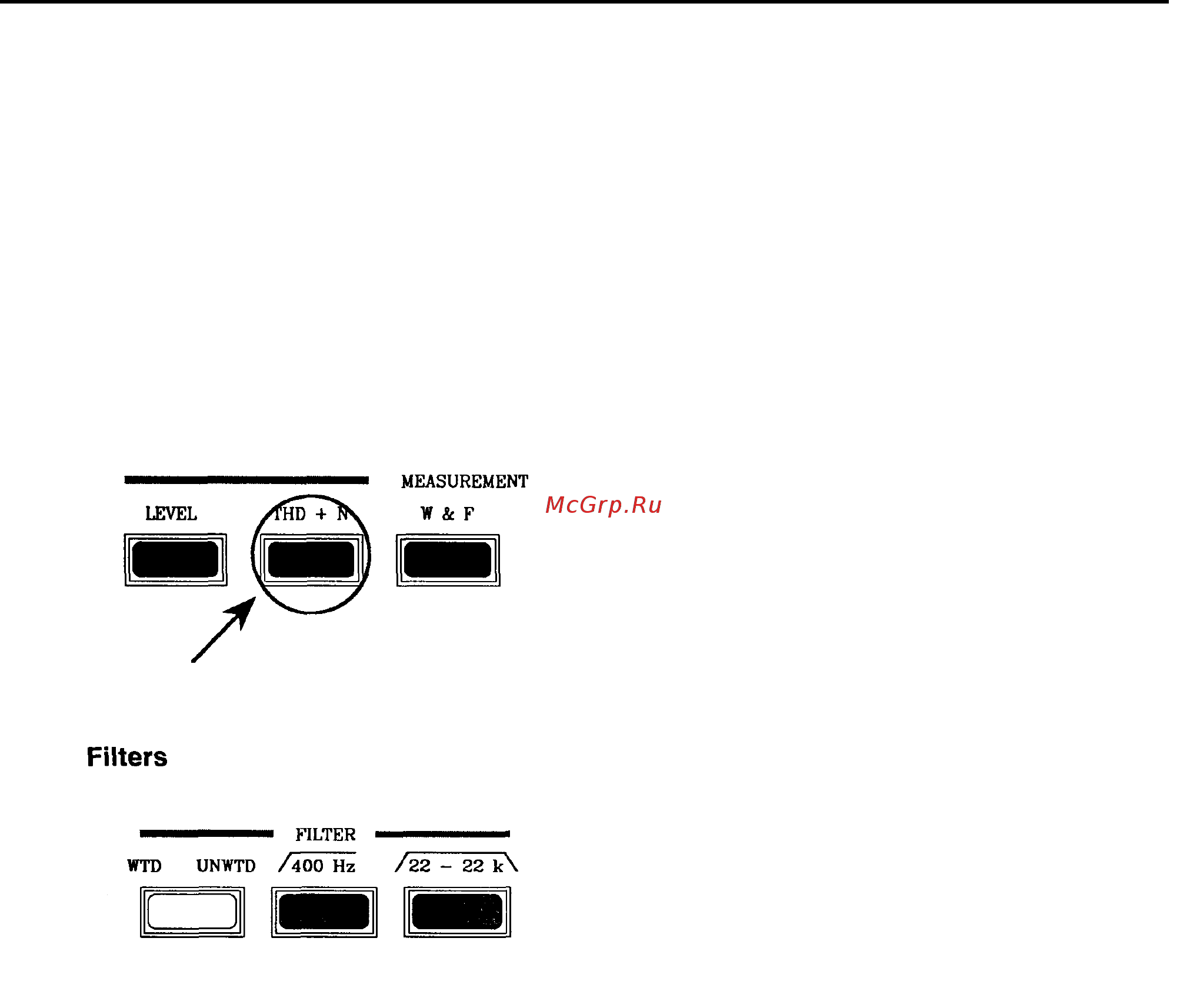

Затем нажмите кнопку THD+N в группе
MEASUREMENT FUNCTION. В верхней
части дисплея должна появиться надпись
THD + N. Если Вы подали адекватный
входной сигнал, частота этого входного
сигнала также будет показана. В противном
сл
у
чае появится на
д
пись INPUT LOW.
Подайте сигнал, который должен быть
измерен. Выберите требуемый фильтр(ы) -
мы рекомендуем использовать фильтр 22 -
22k для основных гармоник вплоть до 6 kHz.
После короткого времени установки, в
течение которого А1 будет настраивать
свой вырезающий фильтр и измерять
уровень входного сигнала, на дисплее
появиться величина THD
+
N.
