Daikin EUWAP12KAZW1 [24/44] Чертеж в масштабе и центр тяжести
![Daikin EUWAP12KAZW1 [24/44] Чертеж в масштабе и центр тяжести](/views2/1664357/page24/bg18.png)
• Чиллеры • R-407C • EUWA-KAZW
• Применяемые системы • Чиллеры
24
1
6

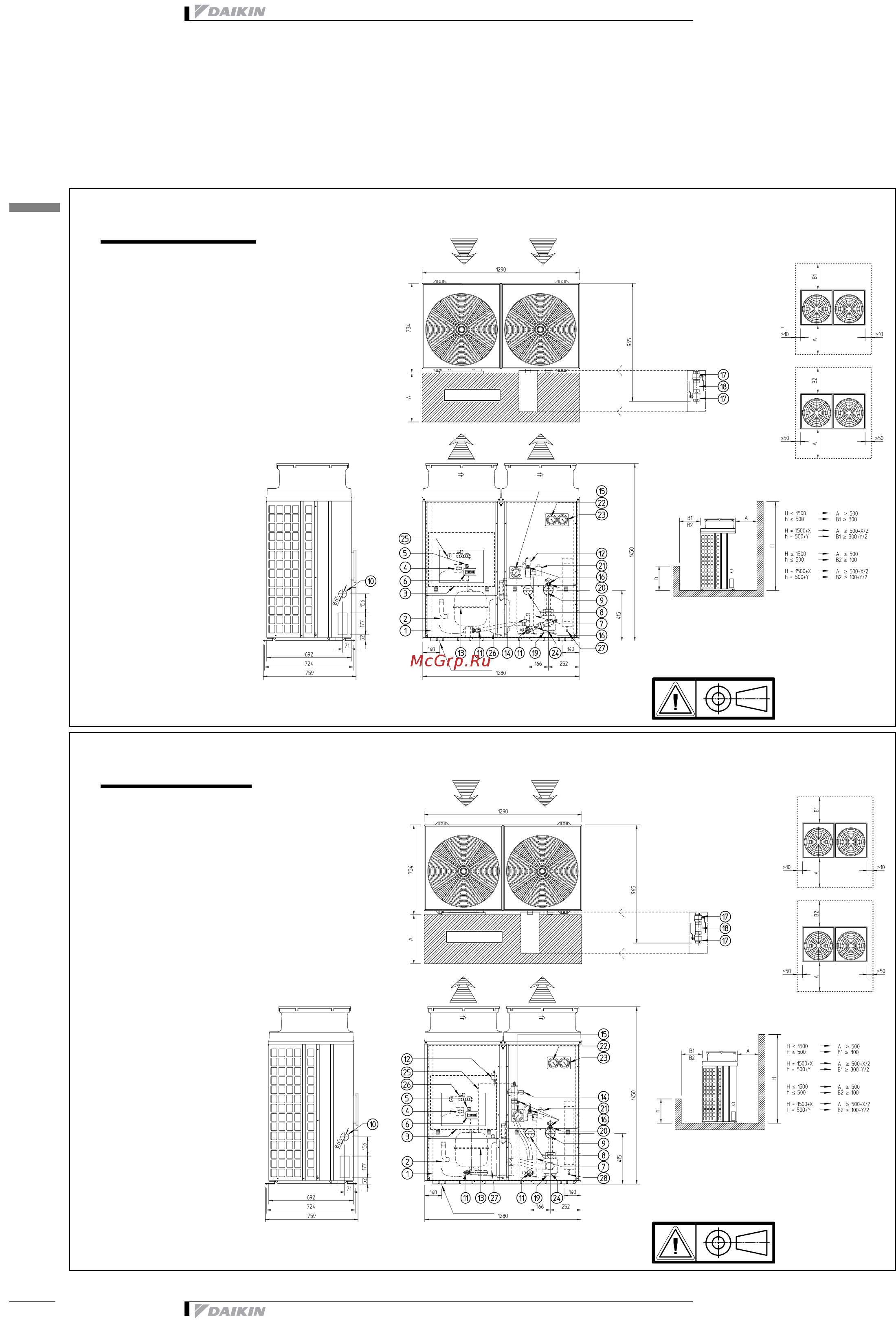

6 Чертеж в масштабе и центр тяжести
6-1 Чертеж в масштабе
3TW55714-2
EUWAP10-12KAZW
1 Воздушный теплообменник
2 Компрессор
3 Клеммная коробка
4 Основной выключатель
5 Выключатель насоса
6 Пульт управления с цифровым
дисплеем
7 Водяной теплообменник
8 ВХ точки подсоединения воды:1
1/4’’ M BSP
9 ВЫХ точки подсоединения воды:
1 1/4’’ M BSP
10 Ввод электропитания
11 Дренаж
12 Воздухоотделитель
13 Расширительный бак
14 Предохранительный клапан
15 Манометр (вода)
16 Точка замера давления
17 Шаровой клапан: 1-1/4’’ BSP
18 Водяной фильтр: 1-1/4’’ BSP
19 Насос
20 Регулирующий клапан
21 Реле протока
22 Манометр высокого
давления (дополнительный)
23 Манометр низкого
давления (дополнительный)
24 Дренажный насос
25 4-ходовой клапан *
26 Аккумулятор *
27 Сборник жидкости *
* Только для моделей H/P
Свободное пространство B1/B2
Мин. свободное пространство 3 м
КРЕПЛЕНИЕ 4XJ15
Предостережение для
вентилятора
Предостережение для
вентилятора
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
Комплект
фильтров
Комплект фильтров (поставляется с
блоком)
3TW55714-3
EUWAB10-12KAZW
1 Воздушный теплообменник
2 Компрессор
3 Клеммная коробка
4 Основной выключатель
5 Выключатель насоса
6 Пульт управления с цифровым
дисплеем
7 Водяной теплообменник
8 ВХ точки подсоединения воды:
1 1/4’’ M BSP
9 ВЫХ точки подсоединения
воды: 1 1/4’’ M BSP
10 Ввод электропитания
11 Дренаж
12 Воздухоотделитель
13 Расширительный бак
14 Предохранительный клапан
15 Манометр (вода)
16 Точка замера давления
17 Шаровой клапан: 1-1/4’’ BSP
18 Водяной фильтр: 1-1/4’’ BSP
19 Насос
20 Регулирующий клапан
21 Реле протока
22 Манометр высокого
давления (дополнительный)
23 Манометр низкого
давления (дополнительный)
24 Дренажный насос
25 Накопительный бак
26 4-ходовой клапан *
27 Аккумулятор *
28 Сборник жидкости *
* Только для моделей H/P
Свободное пространство B1/B2
Мин. свободное пространство 3 м
КРЕПЛЕНИЕ 4XJ15
Предостережение для
вентилятора
Предостережение для
вентилятора
ПРОСТРАНСТВО ДЛЯ
ОБСЛУЖИВАНИЯ
Комплект
фильтров
Комплект фильтров (поставляется
с блоком)
