ВСТАНОВЛЕННЯ / З’ЄДНАННЯ
Попередження
• Автомагнітола призначена лише для встановлення на автомобілях з
джерелом живлення 12 В постійного струму і підключенням мінусового
проводу до маси.
• Відключіть негативний контакт акумулятору перед підключенням кабелів
та монтажем.
• Не підключайте кабелі батареї (жовті) та кабель запалення (червоний) до
шасі автомобіля або кабелю заземлення (чорний), щоб уникнути короткого
замикання.
• Ізолюйте непідключені кабелі за допомогою вінілової стрічки, щоб
уникнути короткого замикання.
• Переконайтеся у тому, що після закінчення встановлення пристрою,
виконано його заземлення на шасі авто.
Застереження
•
Задля безпеки, доручіть цю роботу фахівцям. Зверніться до дилера автомагнітоли.
•
Цей пристрій призначений для встановлення до консолі автомобіля. Не
торкайтеся металевих деталей цього пристрою у процесі та протягом певного
часу після завершення експлуатації. Температура металевих деталей,
наприклад, радіатора охолодження та кожуху, значно підвищується.
• Не підключайте кабелі
[
динаміка до шасі автомобіля, кабелю
заземлення (чорний) або паралельно до обох.
•
Встановіть прилад під кутом менше 30º.
•
Якщо підвіска електрокабелів вашого автомобіля не має клеми запалення,
підключіть кабель запалення (червоний) до клеми на коробці запобіжників
автомобіля, що забезпечує живлення 12 В постійного струму та вмикається
та вимикається за допомогою ключа запалення.
• Після установки приладу слід перевірити справність стоп-сигналів,
сигнальних вогнів, двірників тощо.
• Якщо запобіжник перегорить, спочатку переконайтеся, що кабелі не
торкаються шасі автомобіля, а потім замініть старий запобіжник на новий з
такими ж характеристиками.
Основні процедури
1
Вийміть ключ з замка запалювання, потім
відключіть
[
клему акумулятора автомобіля.
2 Правильно підключіть всі кабелі.
Див. розділ “Підключення проводів”.
( 13)
3 Встановіть прилад у своєму автомобілі.
Див. розділ "Установка пристрою (монтаж автомагнітоли)".
4 Підключіть клему
[
акумулятора автомобіля.
5 Перезавантажте пристрій.
( 3)
Не вимагає підключення
кабелів.
( 13)
Панель приладів
автомобіля
Зігніть відповідні лапки так, щоб
монтажний кожух був надійно закріплений
у відсіку панелі приборів.
Як зняти пристрій
1
Зніміть передню панель.
2 Вставте ключі для
демонтажу у отвори з
обох сторін декоративної
накладки і витягніть її.
3
Вставте ключі для
демонтажу глибоко в отвори
з обох боків і витягніть
автомагнітолу, діючи, як
позначено стрілками на
малюнку праворуч.

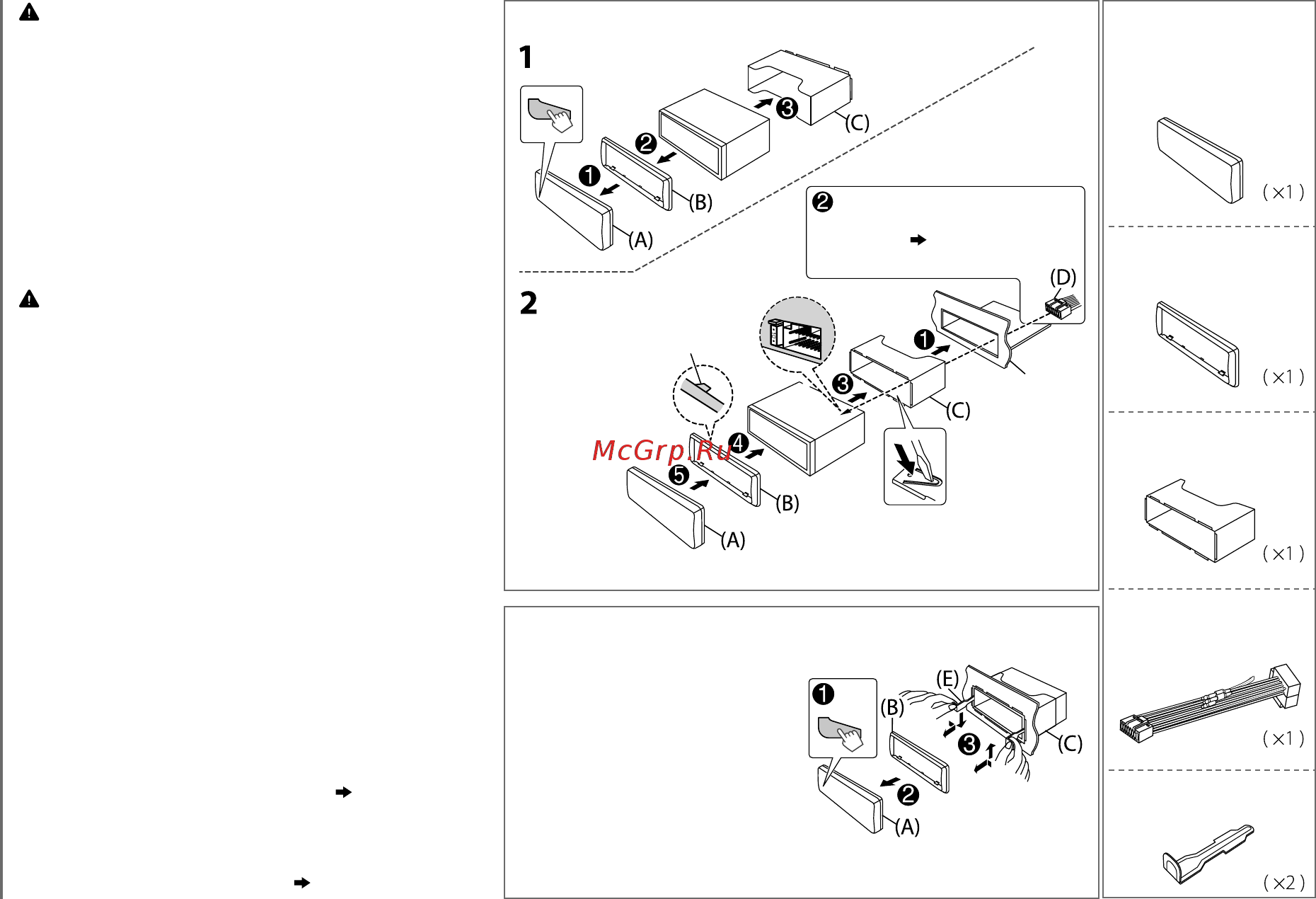

Установка пристрою (монтаж автомагнітоли)
Гачки мають бути на
верхній стороні
Вирівняйте зовнішню
пластину перед
установкою, як
показано.
Список деталей
для монтажу
(A)
Передня панель
(C)
Монтажний кожух
(B)
Декоративна
накладка
(D)
Пучок проводів
(E)
Ключ для демонтажу
UK_KMM_361SD_001A.indd 12UK_KMM_361SD_001A.indd 12 17/10/2013 6:25:10 PM17/10/2013 6:25:10 PM
