English 4000- and 6000-count TRMS digital multimeters
14

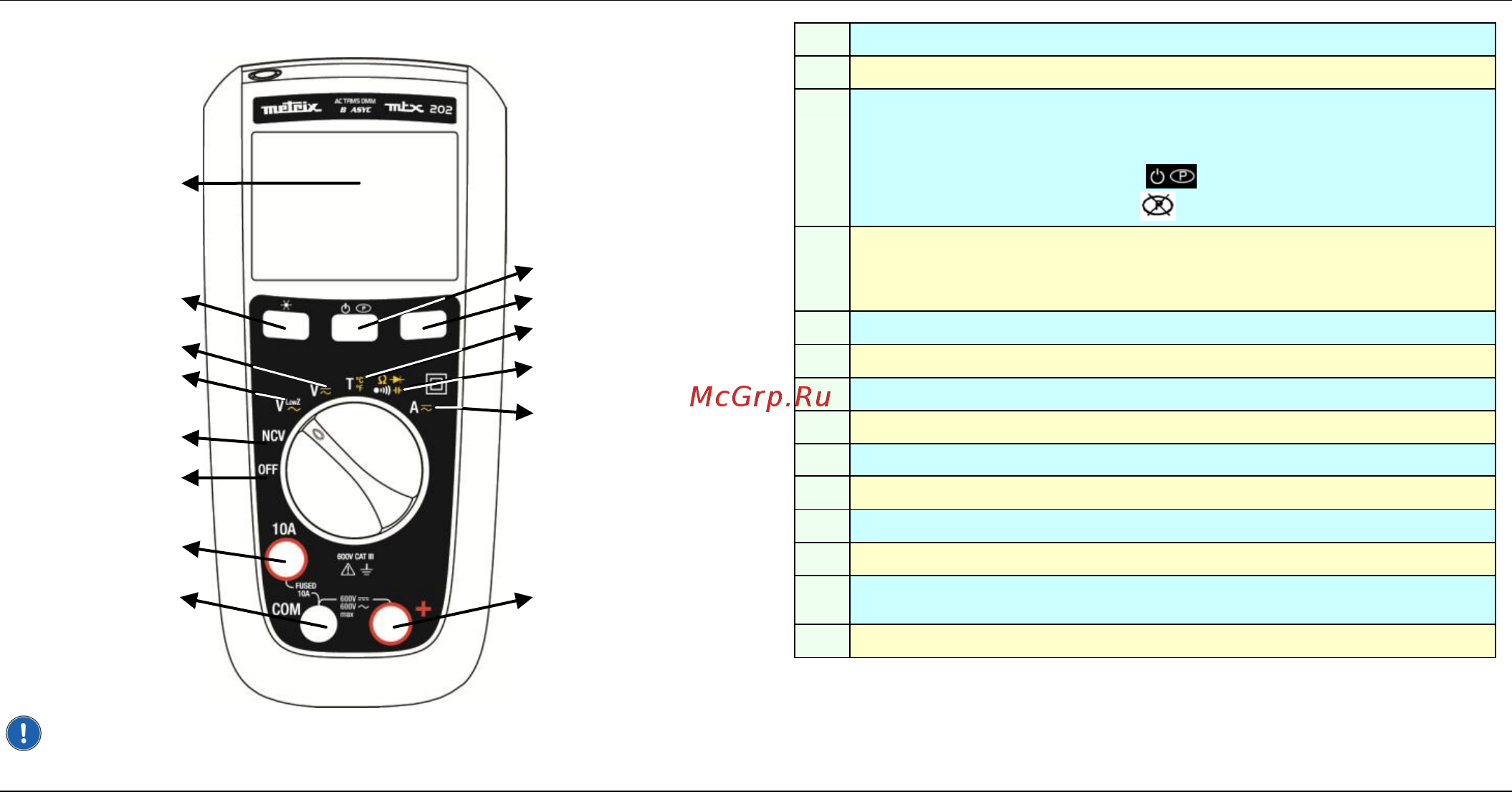

2.2 Device description
2.2.1. MTX 202
Dangerous voltages may be present at the input terminals and may not be displayed.
1
Display (See §. 2.3).
2
Range key : operative in VAC, VDC, VLOWZ, Ω, C, AAC, ADC ranges.
3
Yellow key : MODE AC/DC
The AC mode is selected (default) on V and DC is selected (default) on A.
• Switch to AC or DC mode by briefly pressing this key (short beep).
• The current mode is displayed on the LCD.
• To disable the Sleep mode, hold down while turning the meter on.
• Sleep mode is disabled and symbol (permanent) won’t display any longer.
4
Hold key :
• Holds the display on the current value and froozes it (short press).
• A second short press returns the multimeter to normal mode.
• This key is operative in all ranges (excepted NCV).
5
OFF : power is off.
6
NCV : Non Contact Voltage Detection (230V) 50 Hz
7
VLowZ : Low impedance voltage measurement, AC
8
V AC/DC : voltage measurement (10M), AC or DC
9
T : TK-thermocouple temperature measurement, in °C or in °F
10
OHM / CONTINUITY / DIODE / CAPACITANCE
11
A : current measurement in A, AC or DC
12
Common (return) terminal for all measurements
13
Input terminal for voltage, resistance, continuity, diode, capacitance, and temperature
measurements (+)
14
Input terminal for AC and DC current measurement to 10A
3
2
9
10
11
13
1
4
8
7
6
5
14
12
