Устройство кондиционера.
Комплектность.
В комплект поставки входят:
Упакованный кондиционер, состоящий из внутреннего и внешнего блоков с
набором комплектующих изделий, перечисленных ниже.
Пульт дистанционного управления, шт
1
Монтажные гайки, шт
4
Кабель питания (или внутренний блок кондиционера оснащен кабе-
лем), шт
1
Пульт дистанционного управления, шт
1
Батареи (размер ААА), шт
2
Руководство пользователя, включая паспорт изделия и гарантийный
талон, шт
1
В комплекте могут быть соединительные трубки, дренажная трубка, замазка,
пластиковые стяжки, защитное кольцо трубок.

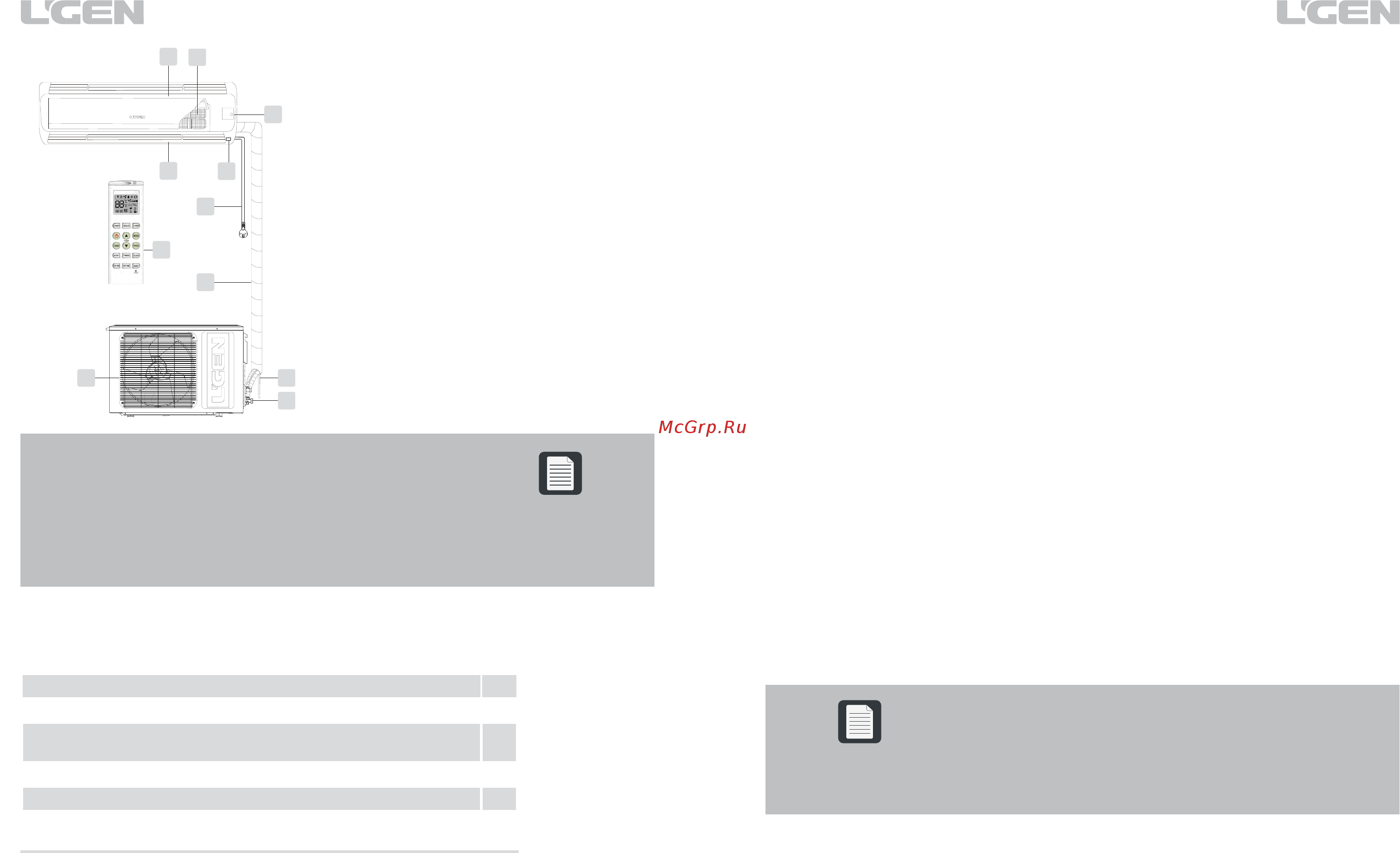

Внутренний блок
1.Лицевая панель
2.Воздушный фильтр
3.Ручное управление
4.Вентиляционная прорезь
5.Индикатор и датчик при-
ема сигнала пульта ДУ
6.Шнур питания
7.Пульт дистанционного
управления
8.Дренажный шланг
9.Охлаждающий газ
Внешний блок
10.Перекрывающий кран
11.Решетка
воздухозаборника
Примечание:
Кондиционер состоит из внутреннего блока, внешнего блока и пульта дистанционного
управления.
Конструкции и формы блоков разных моделей различны. Показанный на рисунке кон-
диционер приведен только для примера; он может несколько отличаться от реального
внешнего вида Вашего кондиционера.
Компания-производитель оставляет за собой право вносить изменения в технические
спецификации продукта без предварительного уведомления.
Защитные функции кондиционера.
Для увеличения срока работы кондиционера производители предусмотрели
наличие следующих защитных функций в устройстве данного кондиционера:
Задержка пуска компрессора
Компрессор можно повторно включить не ранее чем через 3 минуты (5 минут
в режиме нагрева) после предыдущего выключения, что требуется для обе-
спечения баланса давления охлаждающей системы.
Защита от перегрева
В случае сильного повышения температуры трубки внутреннего блока вклю-
чается режим защиты от перегрева. При этом автоматически включается по-
вышенная скорость вентилятора внутреннего блока. Вентиляторы внешнего
блока и компрессора могут быть остановлены. Когда температура внутренней
трубки понизится до номинального значения, режим защиты от перегрева ав-
томатически отключается, при этом вентилятор внутреннего блока возобнов-
ляет свою обычную работу.
Функция отбора остаточного тепла
При остановке кондиционера или остановке компрессора в режиме нагрева,
вентилятор внутреннего блока будет продолжать работать с низкой скоростью
в течение 80 секунд.
Проверка воздушного потока
В течение первых нескольких минут работы кондиционера в режиме нагрева
внутренний блок не будет нагнетать
воздух, если температура во внутреннем
блоке не достигла установленного уровня. При достижении необходимого
уровня подача теплого воздуха возобновится.
Предотвращение замерзания.
Когда температура снаружи низкая, а влажность высокая, радиатор внешне-
го блока может обледенеть, что может вызвать уменьшение тепловой отдачи.
В таком случае кондиционер прекратит обогрев, и автоматически включится
функция размораживания, кондиционер продолжит работать после заверше-
ния работы функции размораживания.
Осушение блока
При выключении кондиционера в режиме охлаждения вентилятор внутреннего
блока будет продолжать работать в течение нескольких минут с низкой скоро-
стью, чтобы обеспечить осушение внутри блока.
Примечание:
Вентиляторы внешнего и внутреннего блока не будут работать в режиме
размораживания.
Время работы функции размораживания варьируется от 4 до 10 минут в зависимости
от температуры снаружи и степени обледенения.
Считается нормальным, если во время работы в режиме размораживания из внешне-
го блока идет пар.
1
3
6
9
811
10
7
4
TIMER
CLOCK
MODE
+
-
+
-
2
5
1312
