ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Мультиметр UT151A/B/C/D/E

2.4. Переменный ток

Диапазон Разрешение

Точность

151A 151B 151C 151D 151E

200 мкА 0,1 мкА ±(1,0%+3) --

2 мА 1 мкА ±(1,0%+3) --

20 мА 10 мкА -- ±(1,0%+3)

200 мА 100 мкА ±(1,8%+3)

10 А 10 мА ±(3,0%+5)

Защита от перегрузки: вход мкА, мА: 200 мА / 250 В

предохранитель 5 х 20 мм

Вход А: 10А / 250 В предохранитель 6 х 25 мм

Максимальный входной ток: 10 А (для токов свыше 5 А время

измерения не должно превышать 15 с).

Падение напряжения: 200 мВ на весь диапазон.

Отображаемое значение: среднее (действующее значение

синусоиды).

2.5. Сопротивление

Диапазон Разрешение

Точность

151A 151B 151C 151D 151E

200 Ом 0,1 Ом ±(1,2%+2)

2 кОм 1 Ом

±(1,0%+2) 20 кОм 10 Ом

200 кОм 100 Ом

2 МОм 1 кОм ±(1,2%+2)

20 МОм 10 кОм ±(1,5%+2)

200 МОм 100 кОм

±(5%

(значение-

10)+10)

-- ±(5%

(значение-

10)+10)

Напряжение холостого хода: ≤ 700 мВ (для диапазона 200

МОм напряжение холостого хода около 2,8 В).

Защита от перегрузки: 250 В для всех диапазонов постоянного

или действующего переменного тока.

Примечание: на диапазоне 200 МОм щуп коротко замкнут.

Нормальное показание на дисплее 10 единиц. При измерении

следует вычитать это число из результата.

Относительная влажность при проведении измерений на

диапазоне 200 МОм: ≤ 65%.

2.6. Емкость

Диапазон Разрешение

Точность

151A 151B 151C 151D 151E

2 нФ 1 пФ -- ±(4,0%+3) --

±(4,0%

+3)

20 нФ 10 пФ -- ±(4,0%+3)

200 нФ 100 пФ -- ±(4,0%+3)

2 мкФ 1 нФ ±(4,0%+3)

200 мкФ 100 нФ

≤ 50 мкФ ±(5,0%+4) > 50мкФ - ссылка

Измерительный сигнал: около 175 Гц 40 мВ (действующее)

Примечание: измерения следует производить после разряда

емкости.

2.7. Частота

Диапазон Разрешение

Точность

151A 151B 151C 151D 151E

2 кГц 1 Гц

±(2,0%

+5)

20 кГц 10 Гц -- ±(1,5%+5)

Входная амплитуда: 200 мВ ≤ входная амплитуда ≤ 5 В (2

кГц); 200 мВ ≤ входная амплитуда ≤ 20 В (20 кГц);

Защита от перегрузки: 250 В (действующее)

2.8. Температура

Диапазон Разреш.

Точность

UT151C UT151E

Температ

ура в °С

(-40°С~

1000°С)

-40°С ~ 0°С

1°С

±(3%+9)

-0°С ~ 400°С

±(1%+5)

400°С~1000°

±(2%+10)

2.9. Проверка проводимости и тест диода

Диапазон Описание Условия измерений

Отображает падение

напряжения на диоде в

прямом направлении

(приблизительное

значение), мВ

Прямой постоянный

ток около 1 мА

Обратное

напряжение

постоянного тока

около 2,8 В

При сопротивлении ≤ 10

Ом звучит сигнал

прибора.

При сопротивлении > 10

Ом звучит сигнал и

отображается

приблизительное

значение сопротивления,

Ом

Напряжение

холостого хода около

2,8 В

Защита от перегрузки: 250 В постоянного тока или

действующего переменного.

2.10. Измерение батарей (только для UT151A)

Диапазон Разреш. Точн. Описание

12 В 10 мВ

±(2,5%+

Встроенное нагрузочное

сопротивление: 240 Ом

9 В 10 мВ Встроенное нагрузочное

сопротивление: 1,8 кОм

1,5 В 10 мВ Встроенное нагрузочное

сопротивление: 30 Ом

Защита от перегрузки: предохранитель 500 мА / 250 В.

Неисправный предохранитель следует заменять на

предохранитель того же типа.

3. Методика измерений

Меры предосторожности до начала измерений:

1) Нажмите кнопку POWER для проверки батареи 9 В. При

низком уровне напряжения батареи на дисплее появится

символ « ». В этом случае необходимо заменить батарею.

2) Символ « » напротив разъема для щупа означает, что

входное напряжении или ток не должны превышать указанное

значение, чтобы внутренние цепи были защищены от

повреждений.

3) Перед началом проведения измерений переключатель

должен быть установлен в положение, соответствующее

нужному диапазону.

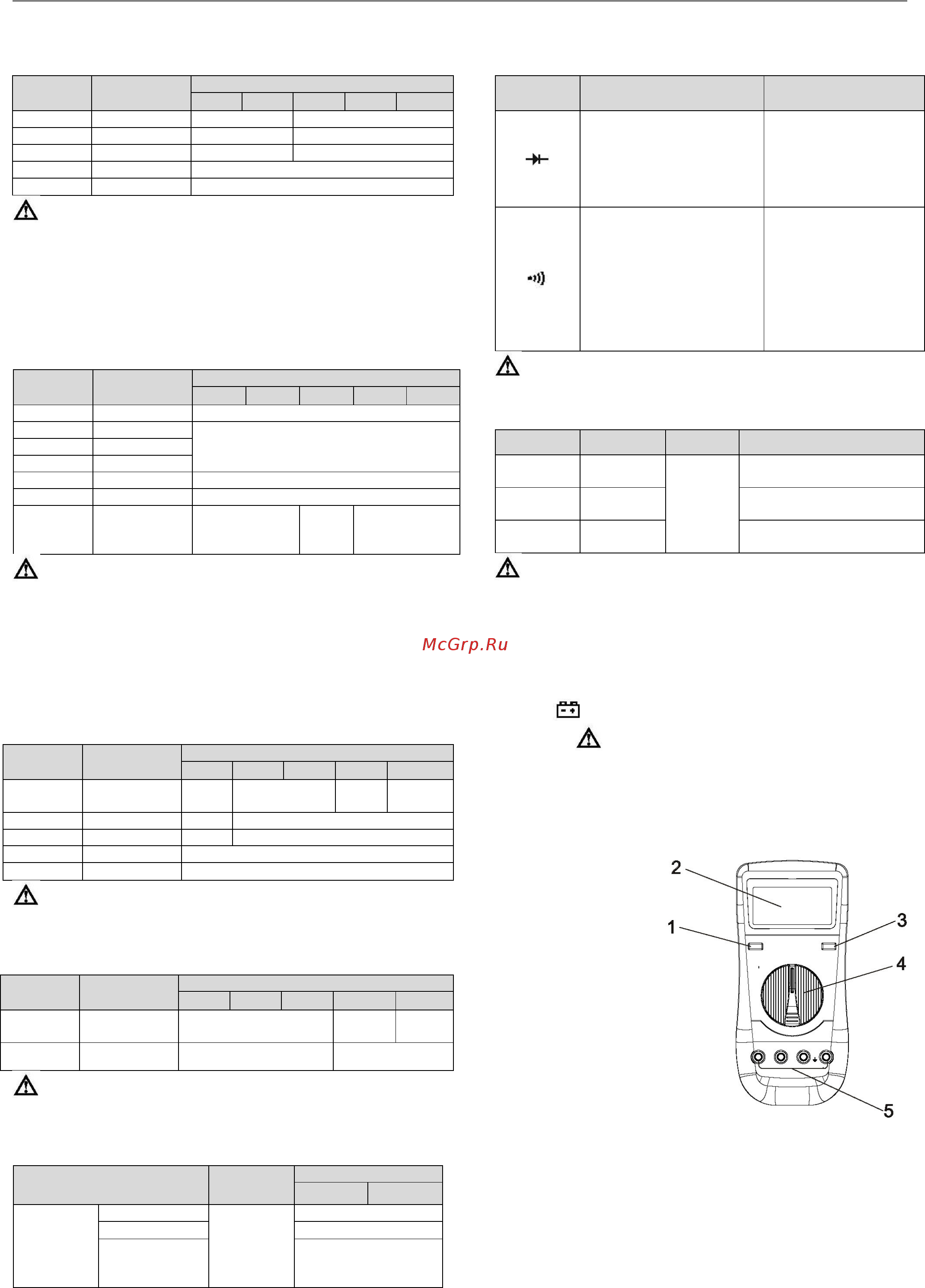

4) Обзор прибора

1 Выключатель

2 ЖК-дисплей

3 Удержание данных

4 Переключатель

режимов

5 Входные разъемы

Рис.1.

3.1. Измерение напряжения постоянного тока

1. Вставьте черный щуп в разъем СОМ, а красный – в разъем V.

2. Установите переключатель в положение выбора диапазона,

присоедините сигнальный щуп к исследуемому источнику или

нагрузке. При этом также будет показана полярность

подключения красного щупа.
