помощью ручки выберите Св.шов и колесо и нажмите для

подтверждения (см. Рис. 5-53 на стр. 169).

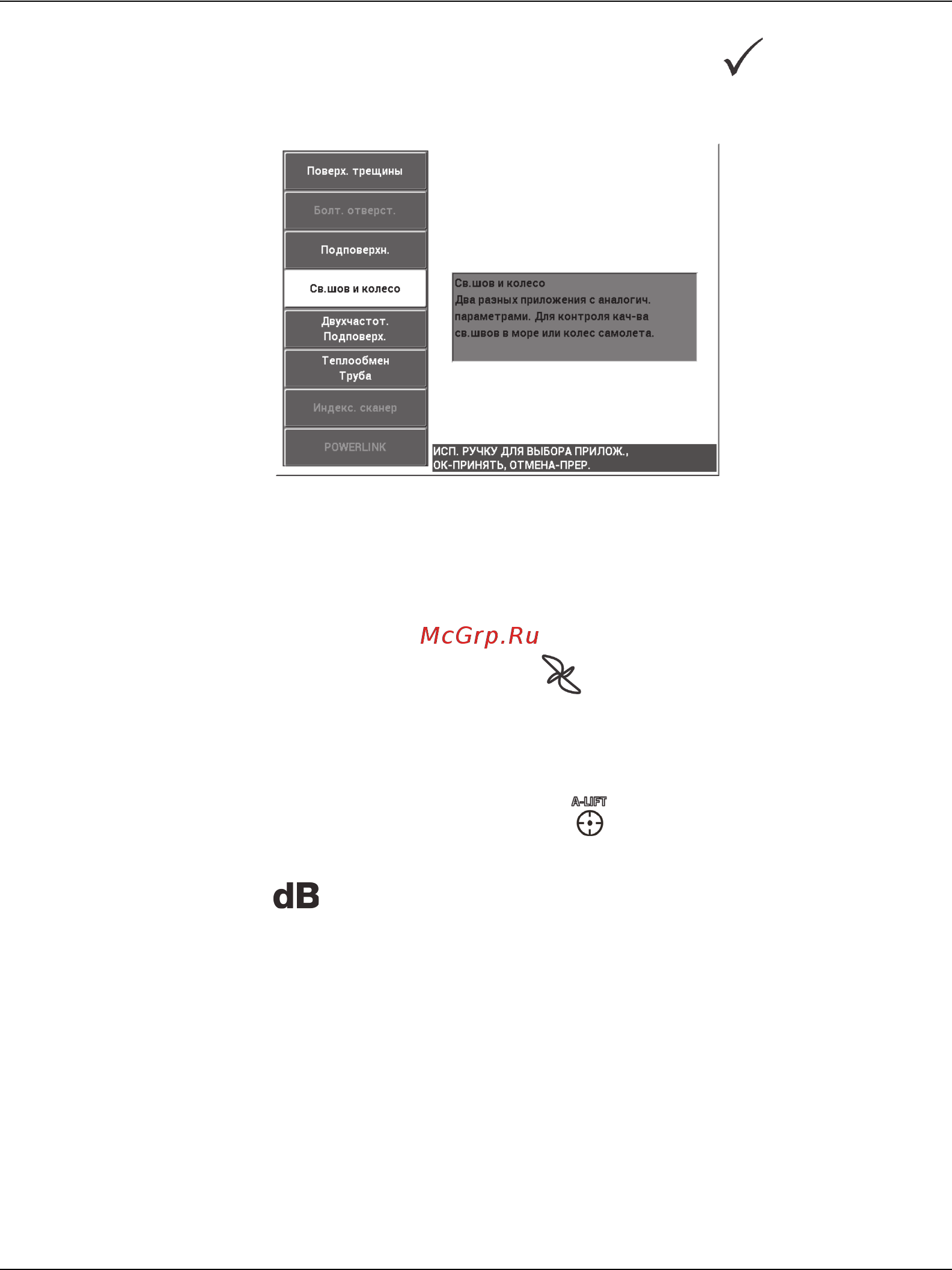

Рис. 5-53 Приложение Сварной шов и колесо

Калибровка сигналов

1. Нажмите клавишу меню MAIN FILTER ( ) и с помощью ручки установите

ЧАСТ. (клавиша A) на 200 кГц.

2. Установите преобразователь приблизительно в срединной точке образца

(между двумя рисками), затем, плотно прижимая преобразователь к

образцу, нажмите клавишу A-LIFT NULL ( ).

3. Выполните сканирование образца движением вперед-назад, нажмите

клавишу GAIN ( ), затем настройте амплитуду сигнала (с помощью

ручки) так, чтобы сигналы

растянулись примерно на 80 % ширины экрана

(см. Рис. 5-54 на стр.170).
