B-Tech BT7535 Black [7/16] Три варианта крепления экрана к подвесу
![B-Tech BT7535 Black [7/16] Три варианта крепления экрана к подвесу](/views2/1066568/page7/bg7.png)
7
2
M
M
M
313029
G
6
5
CBA
ED
G
L
K
J
Экран с М8 внутренними болтами
Закрутить часть М в
отверстия для
плоского экрана
Продолжить установку

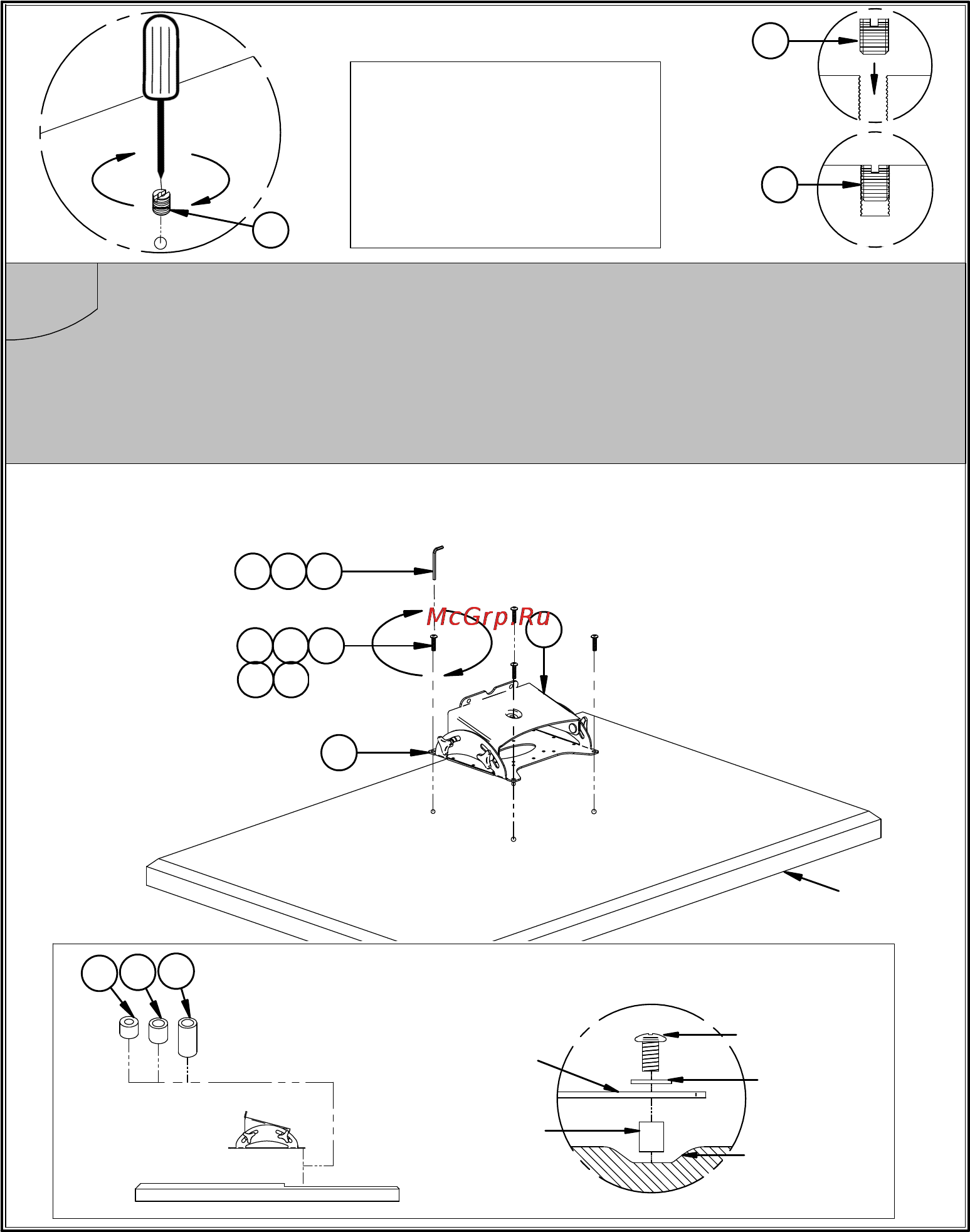

Три варианта крепления экрана к подвесу:
i. 75 x 75mm, 100 x 100mm, 200 x 100mm or 200 x 200mm (стр. 7)
ii. 300 x 200mm or 400 x 200mm (стр. 8)
iii. 300 x 300mm, 400 x 300mm or 400 x 400mm (стр. 9)
Прикрепить наклонную часть к экрану в соответствии с VESA.
i. Используйте VESA адаптер для размеров VESA 200х200.
Верхний
Нижний
Плоский
экран
Плоский экран
с углублениями
Регулировочная
шайба
Болт
Интерфейс
VESA панели
Шайба
Для экранов с углублёнными отверстиями мест крепления
