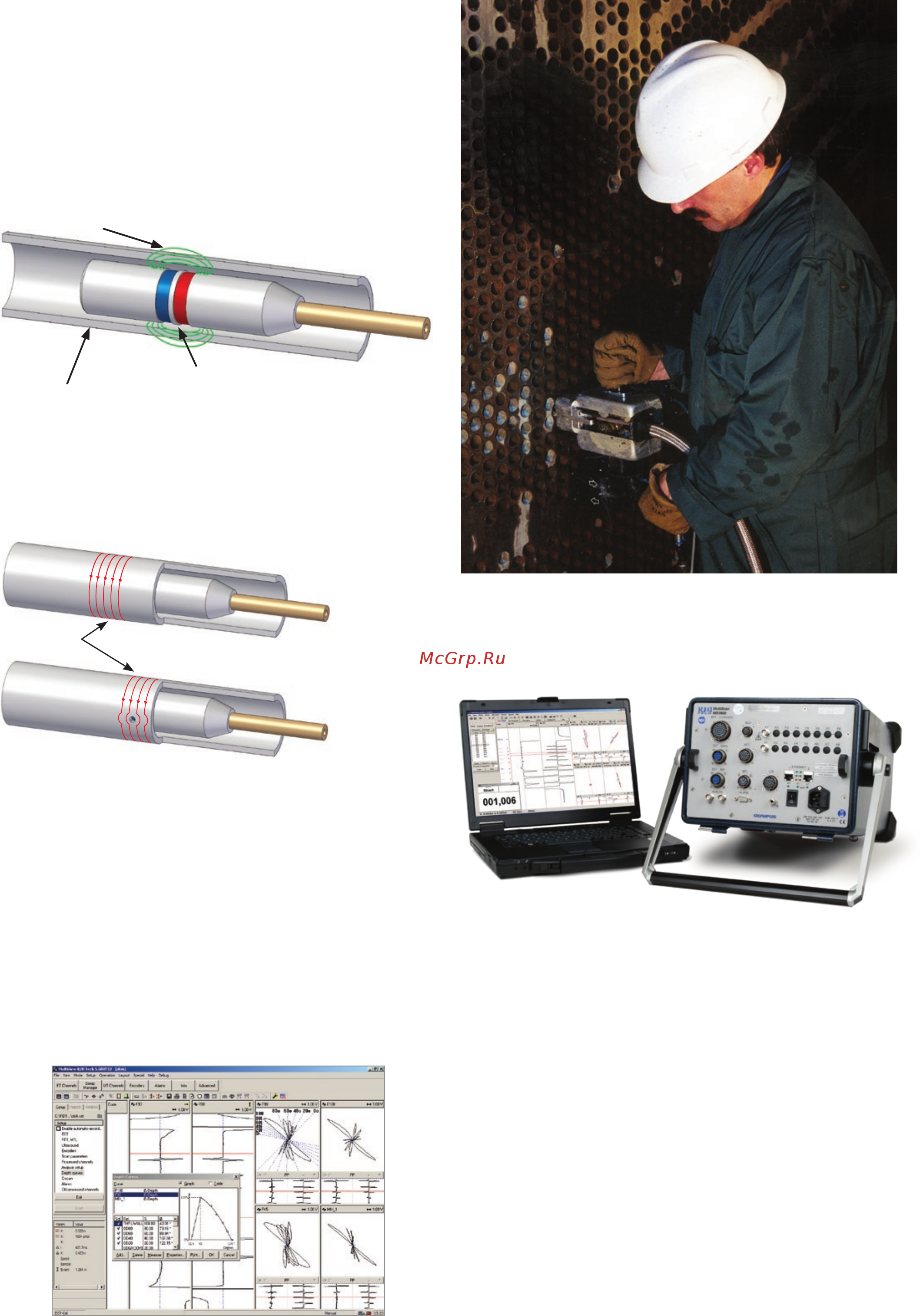

Olympus MultiScan MS 5800 [2/8] Система multiscan ms 5800

Трубка из проводящего немагнитного материала

Абсолютные/дифференциальные катушки, работающие по мостовой схеме

Магнитное поле

Вихревые токи

Система MultiScan MS 5800

™

Вихретоковый контроль (ВТК) труб

■ Конденсаторы

■ Экономайзеры

■ Теплообменники

■ Кондиционеры

Применение ВТК

Вихретоковый контроль – это бесконтактный метод

контроля труб из немагнитных материалов. Этот метод

используется для обнаружения и измерения в немагнитных

материалах таких дефектов как коррозия, эрозия, износ,

питтинг, отражающие зарубки, утонение стенок и трещины.

• Электрический ток проходит через две катушки и создает

вокруг них магнитное поле. Магнитные поля образуют

противоположно направленные потоки переменного тока в

материале. Это и есть вихревые токи.

• Дефекты препятствуют свободному течению вихревых токов и

изменяют импеданс катушек.

• Изменения в импедансе катушек измеряются и используются

для обнаружения дефектов.

Основные характеристики MultiScan MS 5800E

• Одновременно 4 частоты на вход. Скорость контроля

увеличивается до 2 м/с с 4 частотами на абсолютном и

дифференциальном каналах без искажения сигнала.

• Электронная балансировка датчика.

Для работы абсолютного канала не требуется внешний опорный

преобразователь.

• 4 входа для ВТК и до 64 мультиплексированных канала.

MultiScan



MS 5800E поддерживает большое количество

вихретоковых каналов для проведения контроля с помощью

матричных преобразователей. По сравнению с одноканальным

контролем, матричные преобразователи обеспечивают лучший

охват поверхности.
