Olympus AxSEAM [2/3] Контроль ответственных сварных соединений erw труб

2 3

Контроль ответственных сварных

соединений ERW-труб

В процессе производства электросварных труб (ERW),

для сварки продольных швов используется переменный

высокочастотный ток AC. Первоначально, в этом процессе

использовался низкочастотный переменный ток, но

полученные таким путем сварные швы были подвержены

коррозии и образованию трещин. Эта восприимчивость

обусловлена как процессом сварки, так и качеством

стали. Современный метод производства ERW-труб

обеспечивает более высокое качество сварных швов, но

трубы, изготовленные по старому методу, все еще находятся

в эксплуатации и нуждаются в периодической проверке во

избежание вероятности критического отказа.

Оптимизированная конфигурация

Контроль труб в продольном направлении может быть куда

более сложным, чем сканирование по окружности; любое

изменение диаметра трубы оказывает большое влияние

на положение сканера и преобразователя на поверхности

трубы. Эта проблема была решена в некоторых сканерах

путем добавления нескольких сложных настроек, в ущерб

простоте эксплуатации. При разработке сканера AxSEAM

™

мы попытались максимально упростить и минимизировать

настройки, выполняемые при изменении диаметра труб,

расстояния между ПЭП или ориентации сканирования.

Сканер AxSEAM также включает новые функции, которые

позволяют одному оператору выполнять сканирование без

необходимости манипулирования или контроля устройства

сбора данных.

Основные преимущества сканера AxSEAM

› 4 держателя удерживают ФР- и TOFD-преобразователи для

выполнения мультитехнологического контроля, включая TFM

› Запатентованные полусферические колеса сканера не требуют

настройки при изменении диаметра труб

› Магнитные колеса и стопорный механизм для удержания

положения сканера на трубе

› Простые элементы управления и механизмы настройки

› Удобный подвод кабелей

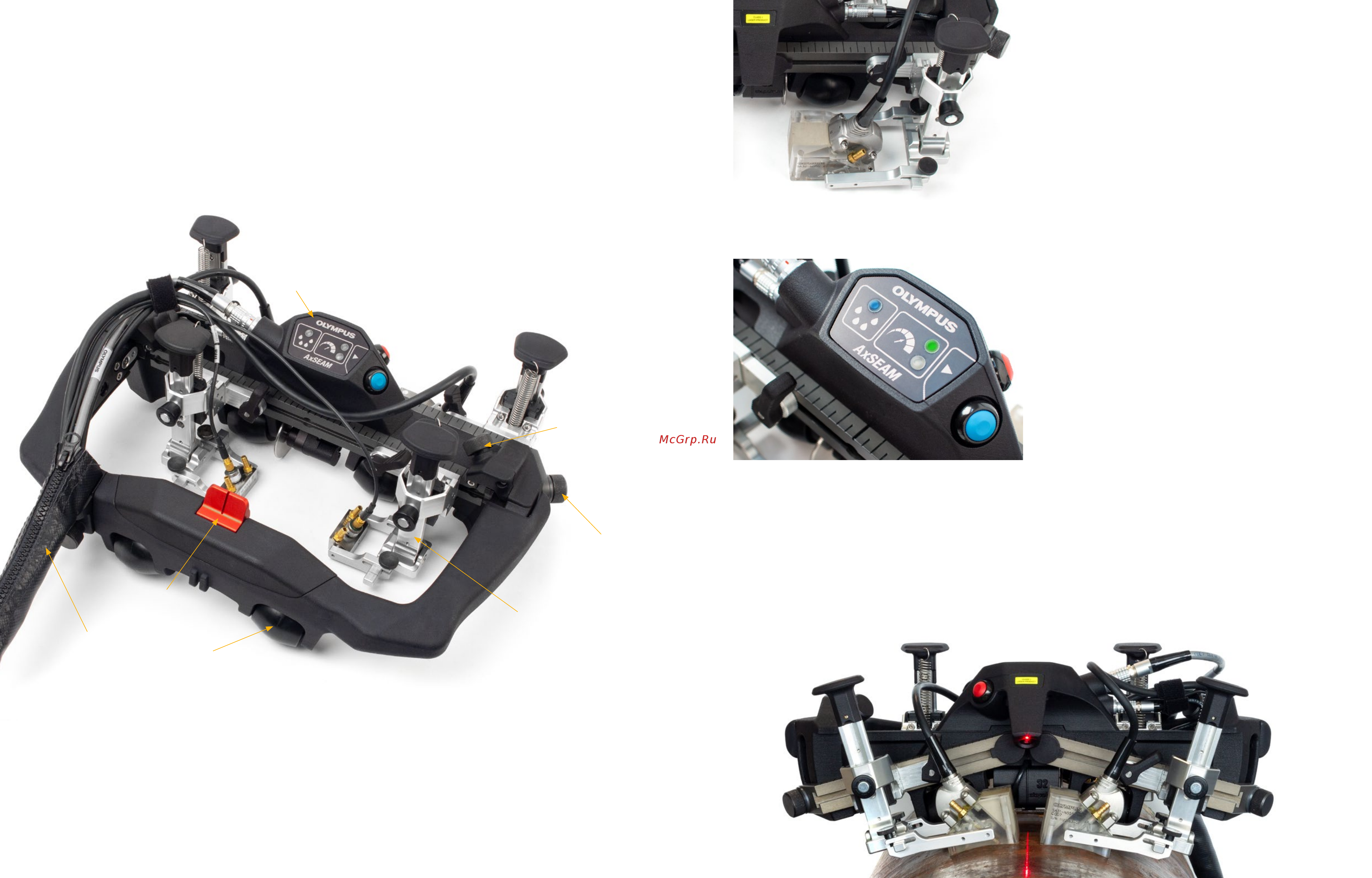

Укладка кабелей

Полусферические

магнитные колеса

Стопор

Модуль

ScanDeck

™

Регулировка по

окружности

Регулировка

продольн.

Держатели

ПЭП

Целостность данных контроля с

модулем ScanDeck

™

Модуль ScanDeck

™

сканера AxSEAM отображает важную

информацию непосредственно на сканере и позволяет

дистанционно управлять прибором. При сканировании,

модуль находится в зоне прямой видимости.

› Сосредоточьтесь на сканировании: модуль ScanDeck

™

имеет

две кнопки, одна из которых используется для «обнуления»

кодировщика и запуска сбора данных на OmniScan

™

(любой

модели), а вторая — для активации лазерной направляющей.

› Следите за скоростью сканирования и стабильностью

акустического контакта: один LED-индикатор связан с ФР-

каналами OmniScan X3 и сигнализирует о потере акустического

контакта, вторая группа LED предупреждает в случае

превышения максимальной скорости сканирования. Эта

функция особенно полезна при использовании метода общей

фокусировки (TFM), когда требуется более низкая скорость

сбора данных.

Лазерный указатель не позволит сбиться с пути

Сварные соединения ERW-труб могут быть плохо различимы невооруженным глазом, поэтому перед началом контроля

следует обозначить сварной шов. В процессе сканирования, лазерный указатель помогает выровнять сканер по сварному

шву, обеспечивая целостность полученных данных.

Модернизированное крепление

для ПЭП

Крепления преобразователей к сканеру играют важную

роль в обеспечении непрерывности сигнала за счет

стабильного позиционирования ПЭП и надежного

акустического контакта. Это та часть сканера, которая

требует регулярной настройки. Для обеспечения высокого

качества сигнала и простоты использования, данная

конструкция имеет следующие особенности:

› Переключение преобразователей без использования

инструментов

› Настраивается под разные размеры призм

› Вертикальная система фиксации упрощает смену

преобразователей и призм

› Регулируемое давление
