• При подключении оптического стерео адаптера обратитесь к инструкции по эксплуатации IPLEX
NX.
Оптический объектив
Кнопка [POWER]
( )
Индикатор [POWER]
Кнопка [LIGHT] ( )
Индикатор [LIGHT]
Настройка завершена.
6. Включение питания
Для включения питания нажмите кнопку
[POWER] ( ) на главном блоке в течение одной
секунды.
После нажатия кнопки [POWER] в течение
примерно одной секунды загорится индикатор
[POWER] и устройство включится.
Экран и операции меню станут доступны
примерно через 35 секунд после нажатия кнопки
[POWER] ( ).
Нажатие кнопки [LIGHT] ( ) позволяет
ВКЛЮЧИТЬ или ВЫКЛЮЧИТЬ подсветку.
При включении подсветки загорается индикатор
[LIGHT].

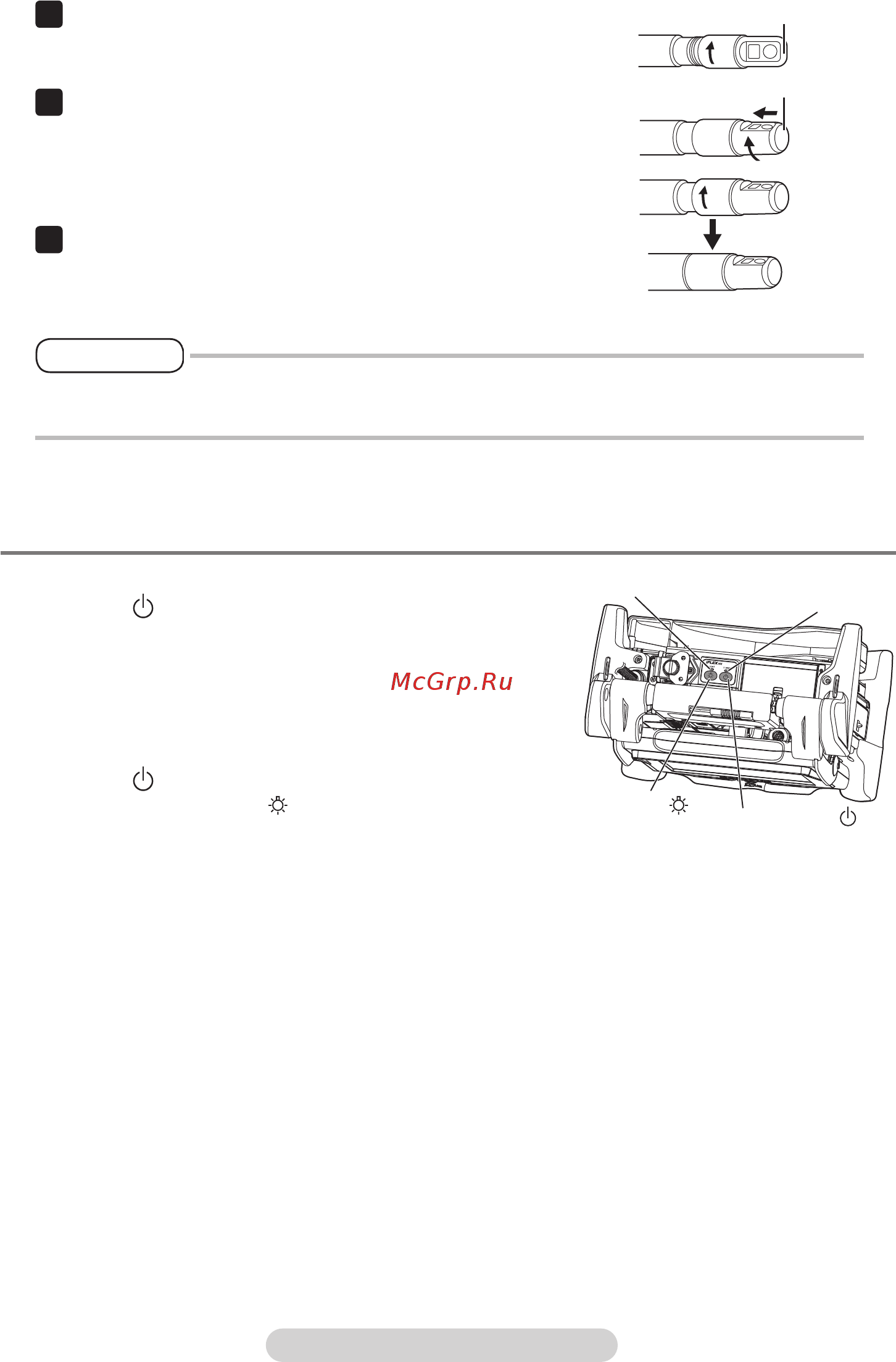

Вращайте муфту оптического адаптера по часовой
стрелке до тех пор, пока соединительная резьба не
пройдет через первую винтовую резьбу на трубке.
После прохождения первой резьбы вращайте целиком
весь корпус оптического адаптера по часовой стрелке с
аккуратным нажатием до тех пор, пока корпус оптического
адаптера не войдет в паз для позиционирования на
вставной трубке и далее не сможет вращаться.
Вращайте муфту оптического адаптера по часовой
стрелке до тех пор, пока соединительная резьба
адаптера не соединится со второй резьбой на трубке.
Затяните муфту до остановки.
2
3
4
Корпус оптического адаптера
ПРИМЕЧАНИЕ
