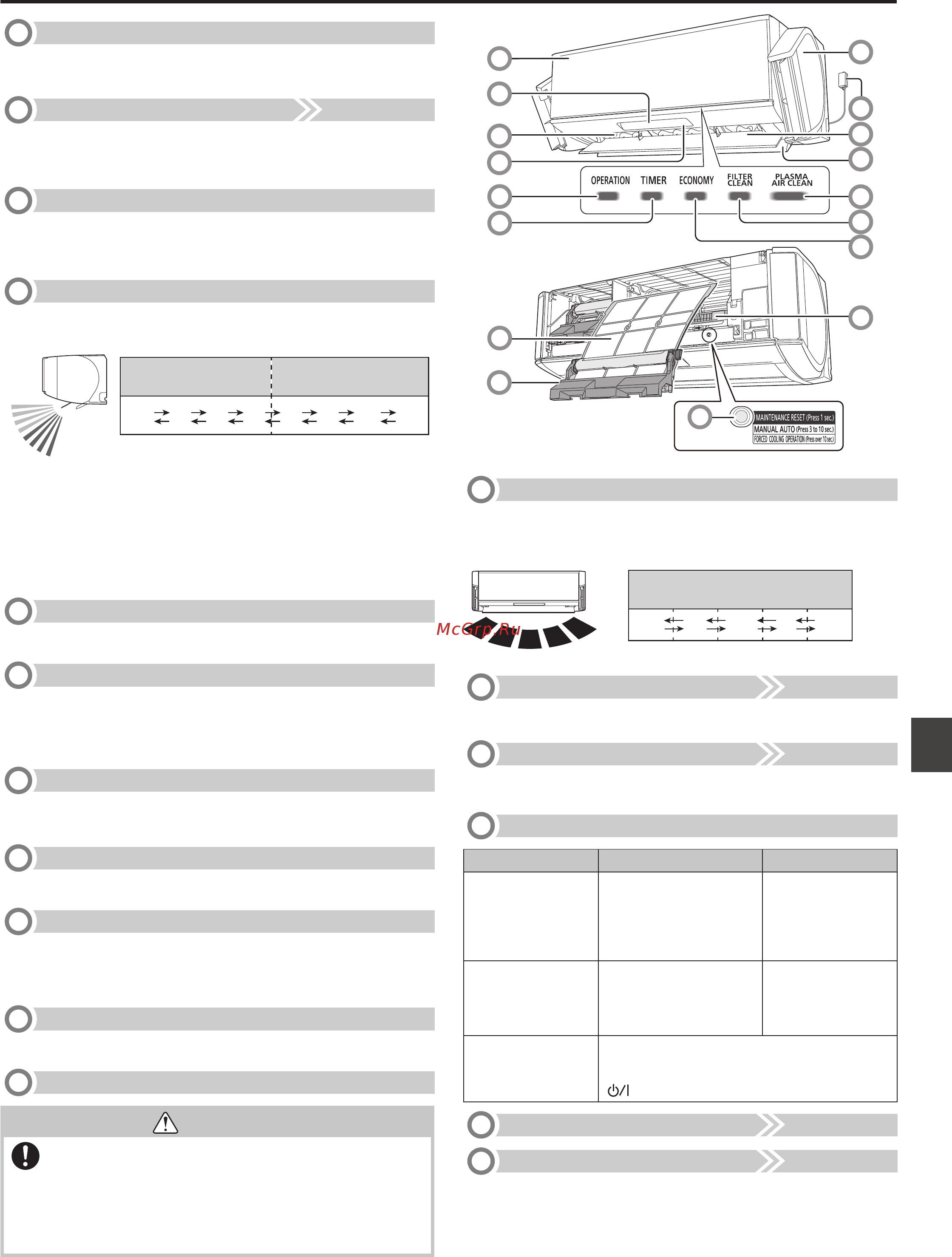

КОНДИЦИОНЕР ВОЗДУХА Настенный тип
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
Ru-4
1 Впускная решетка
Прежде чем начать эксплуатацию, убедитесь в том, что впускная
решетка полностью закрыта. Неполное закрытие решетки может на-
рушить правильную работу изделия или снизить его эффективность.
См. стр. 7
2 Двойной вентилятор
Двойной вентилятор перемещается в оптимальное положение в
соответствии с положением главного вентилятора, заданным при
помощи кнопок «SET (Задать) по вертикали» и «SET (Задать) по
горизонтали».
3
Индикатор и кнопки управления беспроводной сетью
Данное изделие поставляется с адаптером беспроводной сети.
Работы по установке должен выполнять магазин, где было
приобретено устройство, или профессиональный монтажник.
Подробные сведения см. в руководстве по настройке.
4
Жалюзи вертикального направления воздушного потока
Каждый раз при нажатии кнопки «SET (Задать) по вертикали» на
пульте ДУ угол установки жалюзи вертикального направления
воздушного потока изменяется следующим образом.
1
2
3
4
5
6
7
8
Режим COOL (ОХЛАЖДЕ-
НИЕ) или DRY (ОСУШКА)
Режим HEAT (ОБО-
ГРЕВ)
1 234567 8
**
*: Установка по умолчанию в каждом режиме.
• Не настраивать вручную.
• В режиме AUTO (АВТО) или HEAT (ОБОГРЕВ) сначала жалюзи
некоторое время могут оставаться в положении 1 для регулировки.
• Если установить угол в положение 5-8 в режиме COOL
(ОХЛАЖДЕНИЕ) или DRY (ОСУШКА) более чем на 30 минут,
жалюзи автоматически возвращаются в положение 4.
• Если в режиме COOL (ОХЛАЖДЕНИЕ) или DRY (ОСУШКА)
оставить положение 5-8, может образоваться конденсация,
капли которой могут повредить имущество.
5 Рассеиватель мощности
Угол рассеивателя мощности изменяется в соответствии с движе-
ниями жалюзи вертикального направления воздушного потока.
6
Индикатор «PLASMA AIR CLEAN» (ПЛАЗМЕННАЯ ОЧИСТКА ВОЗДУХА) (синий)
Загорается при выполнении плазменной очистки воздуха.
• Медленно мигает, когда пришло время чистить блок плазменной
очистки воздуха.
• Мигает, если открыта впускная решетка либо если блок плазмен-
ной очистки воздуха мокрый или грязный.
7
Индикатор «FILTER CLEAN» (ОЧИСТКА ФИЛЬТРА) (желтый)
Загорается при выполнении очистки фильтра.
• Медленно мигает, когда пришло время чистить
пылеуловительную камеру.
8
Индикатор «ECONOMY» (ЭКОНОМИЯ) (зеленый)
Загорается при работе в режиме энергосбережения и в режиме
ОБОГРЕВ 10 °C.
9
Индикатор «TIMER» (ТАЙМЕР) (оранжевый)
Загорается при работе в режиме таймера, и редко мигает, если
обнаружена ошибка настроек таймера.
Дополнительные сведения см. в разделе «Функция
автоматического перезапуска» на стр. 9.
10
Индикатор «OPERATION» (РАБОТА) (зеленый)
Светится при нормальной работе и медленно мигает при
автоматическом оттаивании.
11
Приемник сигналов пульта ДУ
ВНИМАНИЕ
Для хорошей передачи сигнала от пульта ДУ к внутреннему модулю
приемник сигналов следует размещать вдали от следующего:
- прямой солнечный свет или другой яркий свет;
- плоский телевизор.
В помещениях, где используются флуоресцентные лампы
с быстрым включением, например инверторного типа,
сигнал может не передаваться должным образом. В этом
случае обратитесь за советом по месту приобретения.
1
16
9
10
11
12
13
17
2
6
8
7
4
5
14
15
3
12
Жалюзи горизонтального направления воздушного потока
Каждый раз при нажатии кнопки «SET (Задать) по горизонтали»
на пульте ДУ диапазон направления воздушного потока жалюзи
горизонтального направления воздушного потока изменяется
следующим образом.
1
2
3
4
5
Жалюзи горизонтального на-
правления воздушного потока
54
1
3
*
2
*: Настройка по умолчанию
См. стр. 8
13
Датчик обнаружения людей
Используется для функции энергосбережения. Регулирует
температуру в помещении исходя из наличия в нем людей.
См. стр. 9
14
Блок плазменной очистки воздуха
Улавливает мелкие частицы, такие как пыльцу и домашнюю пыль
(только с правой стороны внутреннего блока)
15
Кнопка внутреннего блока
Функция Описание Действие
MAINTENANCE RESET
(СБРОС ОБСЛУЖИ-
ВАНИЯ)
Используется после за-
вершения обслуживания
пылеуловительной каме-
ры или блока плазменной
очистки воздуха. (См. стр
12)
Удерживать нажатой
менее 3 секунд.
MANUAL AUTO
(РУЧНОЙ АВТО)
Используется для
запуска кондиционера в
режиме AUTO (АВТО) в
случае утери или неис-
правности пульта ДУ.
Удерживайте
больше 3 секунд и
меньше 10 секунд.
(Для запуска или
остановки.)
FORCED COOLING
OPERATION (ПРИ-
НУДИТЕЛЬНОЕ
ОХЛАЖДЕНИЕ)
(Только для обслуживания: Удерживайте
больше 10 секунд. Чтобы остановить, на-
жмите эту кнопку или кнопку «Пуск/Останов
( )» на пульте ДУ.)
См. стр. 10
16
Пылеуловительная камера
См. стр. 10
17
Воздушный фильтр
Обзор и эксплуатация внутреннего модуля
9319356136_OM.indb 4 8/30/2016 4:08:09 PM
