Основные подключения
Соединительный кабель
Подключение домашнего кинотеатра
Подключение домашнего кинотеатра
Звуковой стереокабель (приобретается отдельно) 21-штырьковый кабель SCART
(приобретается отдельно)
• Для выбора нужного типа видеокабеля обратитесь к инструкции по эксплуатации для аппаратуры, которую вы
подключаете.
Подключение
TV
OPTICAL 1
TV
AUX 4
AUD I O IN
ONT
R
L
DIGITAL IN
Телевизор
Усилитель
DVD плеер
и т.п.
AV
Также возможно
подключение
21-штырьковым
кабелем SCART.
VIDEO IN
AUDIO IN
AV
VIDEO OUT
AUDIO OUT
Bыход аудио
Видеокабель (
A
)
Аудиокабель (
B
)
L
R
A: Подключите видеокабель от другой аппаратуры прямо к телевизору.
B: Используйте это подключение, чтобы звук от аппаратуры можно было прослушивать через динамики телевизора, даже
если настоящая система находится в режиме ожидания.
После выполнения подключений, как указано выше, если необходимо использовать настоящую
систему, уменьшите громкость на телевизоре и выберите «TV».

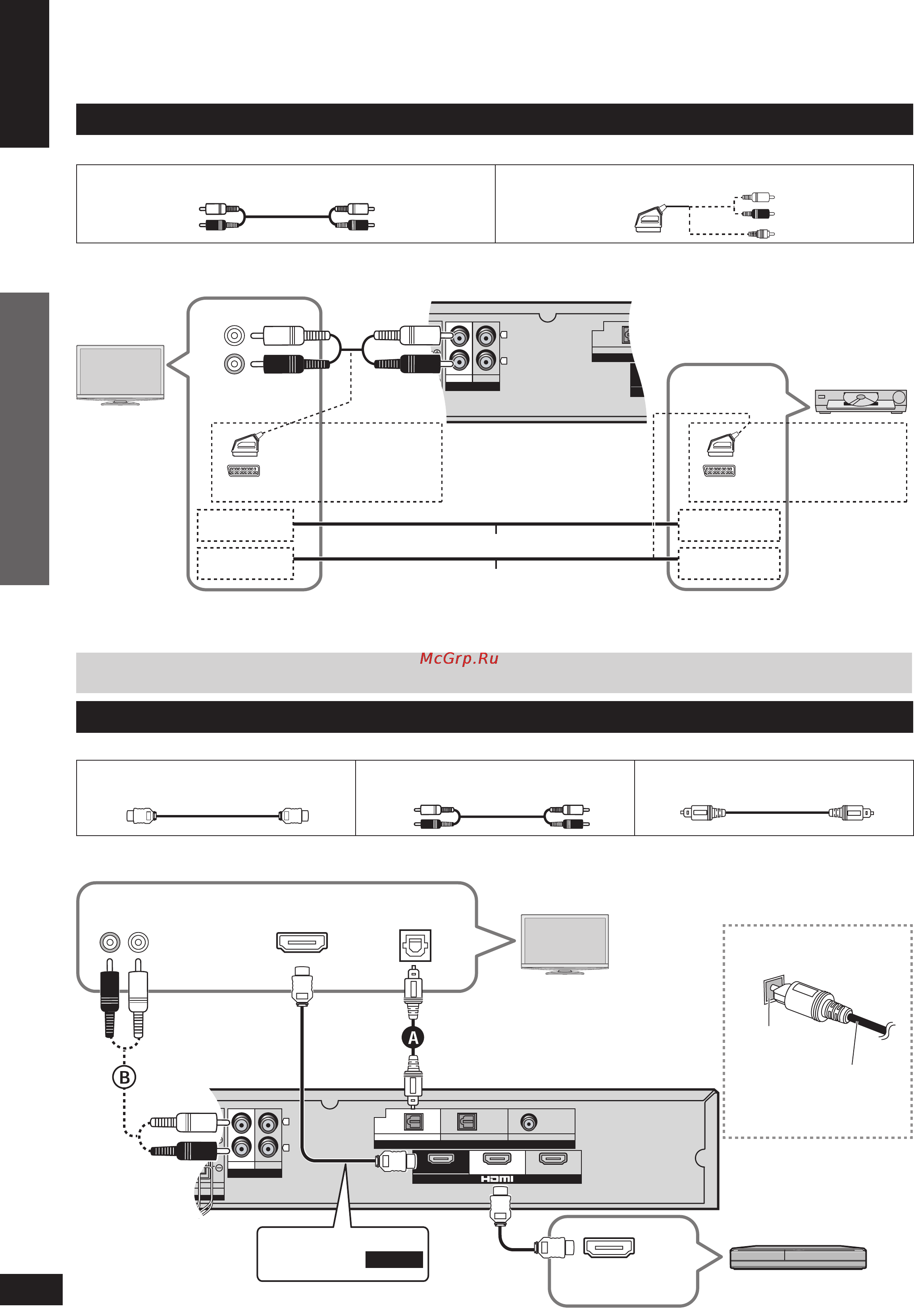

Подключение аппаратуры с разъемом HDMI (телевизор, DVD рекордер и т.п.)
Соединительный кабель
Кабель HDMI
(приобретается отдельно)
Звуковой стереокабель
(приобретается отдельно)
Волоконно-оптический кабель
(приобретается отдельно)
SPEAKERS
SUBWOOFER
TV
TV OUT
OPTICAL 1 OPTICAL 2
COAXIAL
TV AUX 2 AUX 3
BD/DVD IN AUX 1
AUX 4
AUDIO IN
3 Ω 4 Ω
FRONT
R
R
L
L
DIGITAL IN
Вход HDMI
Цифровой
выход аудио
(оптический)
Телевизор
Плеер дисков Blu-ray/
DVD рекордер и т.д.
Усилитель
Выход видео/
аудио HDMI
Выход аудио
R L
Если подключение A невозможно, сделайте подключение B. Если сделаны оба
подключения, подключение A имеет приоритет над подключением B.
Также возможно
подключение
21-штырьковым
кабелем SCART.
Убедитесь, что
подключено к .
TV OUT
Форма и
положение
штекера
должны
соответствовать
разъему.
Не
сгибайте!
Подключение волоконно-
оптического кабеля
