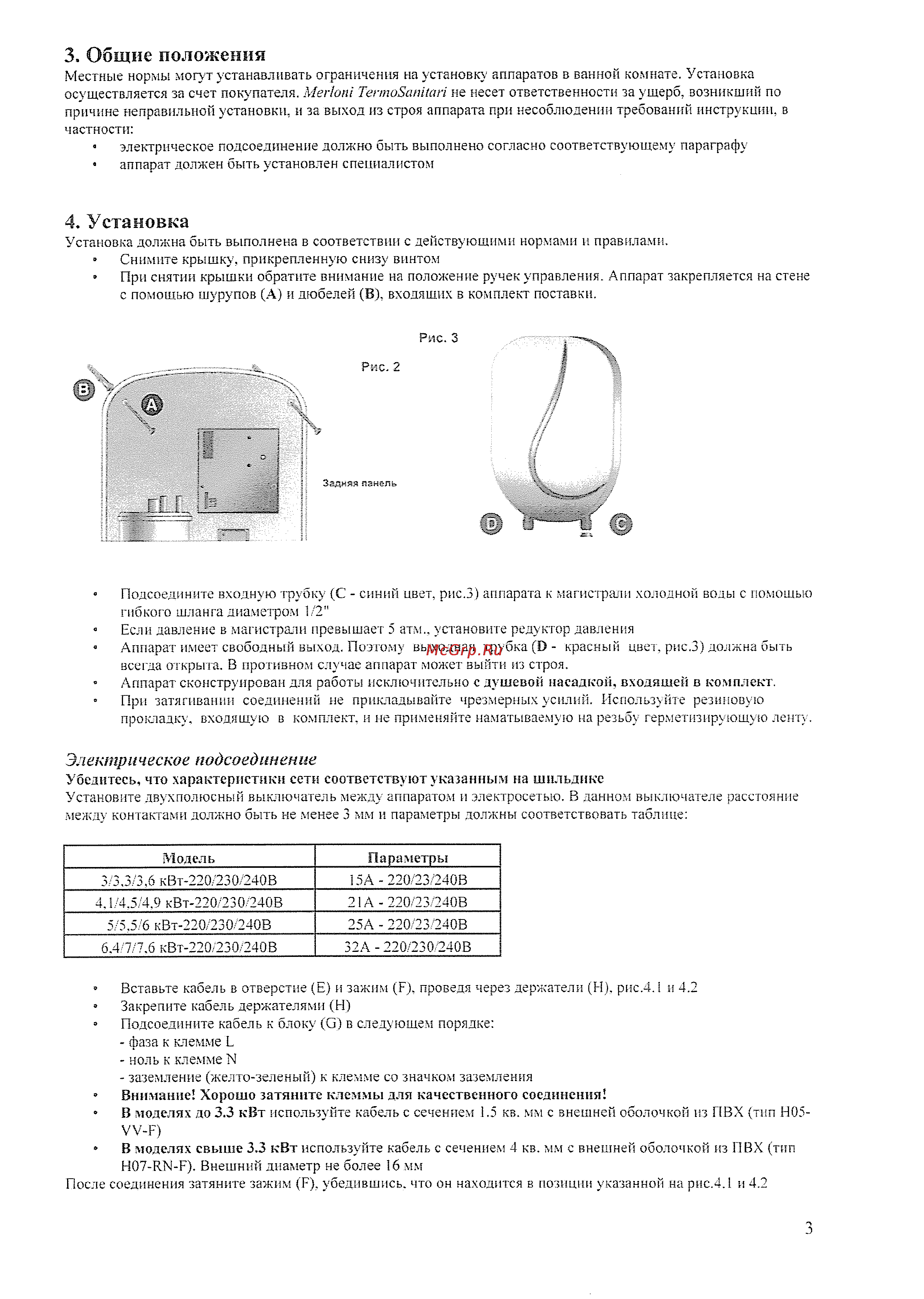

3 Общие положения Местные нормы могут устанавливать ограничения на установку аппаратов в ванной комнате Установка осуществляется за счет покупателя Merloni TermoSanitari не несет ответственности за ущерб возникший по причине неправильной установки и за выход из строя аппарата при несоблюдении требований инструкции в частности электрическое подсоединение должно быть выполнено согласно соответствующему параграфу аппарат должен быть установлен специалистом 4 Установка Установка должна быть выполнена в соответствии с действующими нормами и правилами Снимите крышку прикрепленную снизу винтом При снятии крышки обратите внимание на положение ручек управления Аппарат закрепляется на стене с помощью шурупов А и дюбелей В входящих в комплект поставки Рис 3 Подсоедините входную трубку С синий цвет рис З аппарата к магистрали холодной воды с помощью гибкого шланга диаметром 1 2 Если давление в магистрали превышает 5 атм установите редуктор давления Аппарат имеет свободный выход Поэтому выходная трубка В красный цвет рис З должна быть всегда открыта В противном случае аппарат может выйти из строя Аппарат сконструирован для работы исключительно с душевой насадкой входящей в комплект При затягивании соединений не прикладывайте чрезмерных усилий Используйте резиновую прокладку входящую в комплект и не применяйте наматываемую на резьбу герметизирующую ленту Электр и ч еское подсоедин ен ие Убедитесь что характеристики сети соответствуют указанным на шильдике Установите двухполюсный выключатель между аппаратом и электросетью В данном выключателе расстояние между контактами должно быть не менее 3 мм и параметры должны соответствовать таблице Модель Параметры 3 3 3 3 6 кВт 220 230 240В 15А 220 23 240В 4 1 4 5 4 9 кВт 220 230 240В 5 5 5 6 кВт 220 230 240В 21А 22 23 240В 6 4 7 7 6 кВт 220 230 240В 32А 220 230 240В 25А 220 23 240В Вставьте кабель в отверстие Е и зажим Е проведя через держатели Н рис 4 1 и 4 2 Закрепите кабель держателями Н Подсоедините кабель к блоку О в следующем порядке фаза к клемме Ь ноль к клемме N заземление желто зеленый к клемме со значком заземления Внимание Хорошо затяните клеммы для качественного соединения В моделях до 3 3 кВт используйте кабель с сечением 1 5 кв мм с внешней оболочкой из ПВХ тип Н05УУ Е В моделях свыше 3 3 кВт используйте кабель с сечением 4 кв мм с внешней оболочкой из ПВХ тип H07 RN F Внешний диаметр не более 16 мм После соединения затяните зажим Е убедившись что он находится в позиции указанной на рис 4 1 и 4 2
