Daikin EUWYP060BZY [16/31] Меню конфигурирования установки configuration
![Daikin EUWYP060BZY [16/31] Меню конфигурирования установки configuration](/views2/1665061/page16/bg10.png)
Выберите в этом меню пункт
"Configuration" (Конфигурация) и
нажмите кнопку .
На дисплее появится следующее меню:
Введите пароль: "0000" (заводская
настройка)
Нажмите кнопку , курсор
переместится на первое поле пароля. С
помощью кнопок или измените
текущее значение в диапазоне от 0 до
9999. Если удерживать кнопки или
нажатыми, цифры будут изменяться
быстрее.
Нажмите кнопку , чтобы подтвердить
пароль.
С помощью кнопок или
осуществляется перемещение между
меню 1 - 11, пояснения к которым
приведены ниже.
1. Конфигурация (определение
типа) установки
Чтобы выбрать какой-либо из 4
содержащихся в окне параметров,
нажмите кнопку . Изменить значение
параметра можно кнопкой или .
Подтвердите значение, нажав кнопку .
Unit Type: Тип установки
Chiller: Холодильная машина,
служащая только для
охлаждения жидкости
Heat pump: Холодильная
машина "охлаждение-нагрев"
Refrg: Хладагент R407C, R134a, R410A или
R22
Fans/ckt: Количество вентиляторов на
контур:1, 2 или 3
Примечание: Если в качестве количества
вентиляторов выбрать 0, все вентиляторы
будут выключены, но компрессоры еще
могут работать до их выключения
тумблером HP.
Water pump = Тип водяного насоса
Single: Управление одиночным
насосом
Dual: Управление сдвоенным
насосом
Примечание: Режим работы насоса
Водяные насосы могут быть одиночными
или сдвоенными. Для задержки
выключения насосов в нормальных
рабочих условиях используется таймер.
Этот таймер сбрасывается при каждом
запуске установки.

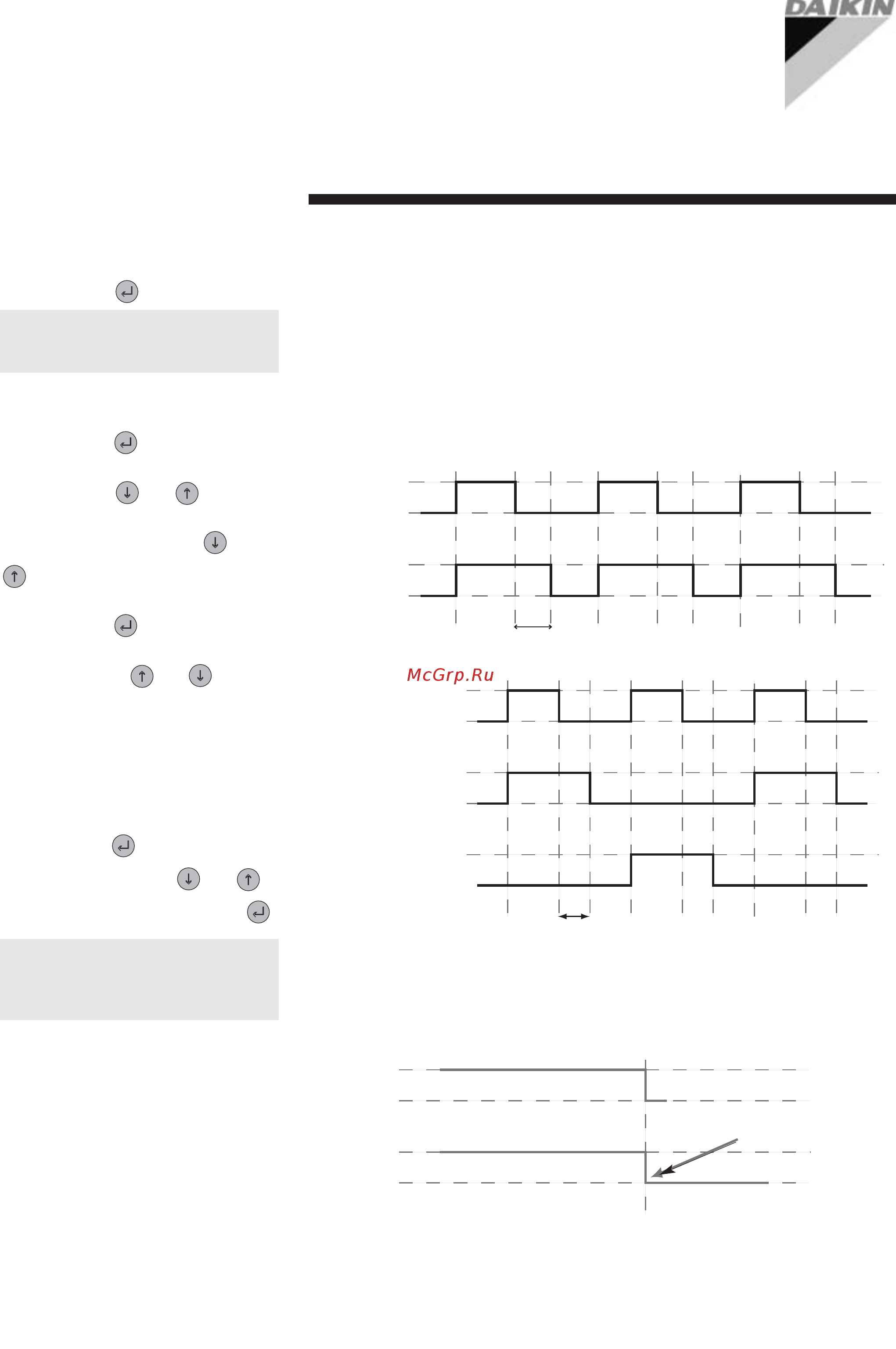

РРиисс.. 55.. РРааббооттаа ооддииннооччннооггоо ннаассооссаа
Примечание: На рис. 5 - 8 «Установка
выключена» означает, что установка
выключена командой с клавиатуры или с
внешнего устройства.
РРиисс.. 66.. РРааббооттаа ссддввооееннннооггоо ннаассооссаа
При использовании сдвоенных насосов
насосы переключаются при каждом
запуске, а также в случае отказа
работающего насоса.
РРиисс.. 77.. ЗЗаащщииттаа ооддииннооччннооггоо ннаассооссаа
t
Меню конфигурирования
установки ("Configuration")
User password
0000
Unit type: Chiller
Refrg R407C
Fans/ckt 3
Water pump Single
On = Включен
On = Включен
Насос
Off
t
On = Включен
Установка
Off = выключена
On = Включен
Насос 1
Off = выключен
On = Включен
Насос 2
Off = выключен
Вход
защиты
насоса
Выход
защиты
насоса
Установка
остановлена
(ручной сброс)
