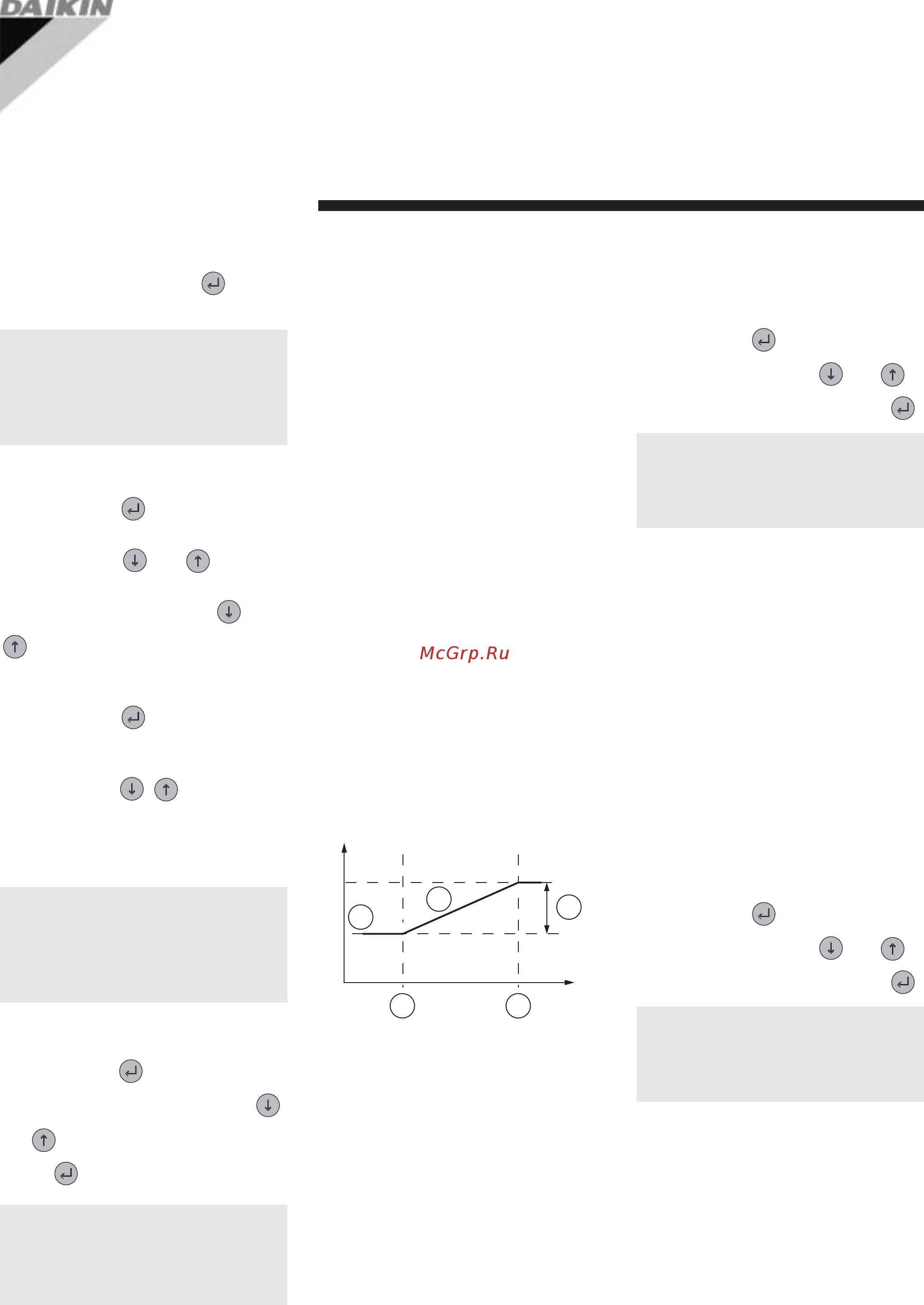

![Daikin EUWAB030BZY [11/31] Меню настроек выполняемых заказчиком settings](/views2/1665061/page11/bgb.png)
Меню настроек, выполняемых
заказчиком ("Settings")
Выберите в этом меню пункт "Settings"
(Уставки) и нажмите кнопку .
На дисплее появится следующее меню:
Введите пароль: "0000" (заводская
настройка)
Нажмите кнопку , курсор
переместится на первое поле пароля. С
помощью кнопок или измените
текущее значение в диапазоне от 0 до
9999. Если удерживать кнопки или
нажатыми, цифры будут изменяться
быстрее.
Нажмите кнопку , чтобы
подтвердить пароль.
Нажатие кнопки позволит
перемещаться по экранам с 1 по 5, как
показано ниже:
1. Уставки
Чтобы выбрать какой-либо из
содержащихся в окне параметров,
нажмите кнопку . Изменить
значение параметра можно кнопкой
или . Подтвердите значение, нажав
кнопку .
Cooling Stp = Уставка в режиме
охлаждения
(от -12 до 20 °C, заводская настройка:
7°C)
Heating Stp = Уставка в режиме
нагревания
(от 20 до 60 °C, заводская настройка:
45 °C)
Aux Wat Stp = Вспомогательная уставка
(от -12 до 60 °C, значение по умолчанию:
10 °C)
Aux Wat = Вспомогательная уставка,
заданная с внешнего источника:
Enable = Вспомогательная уставка
подтверждена
Disable = Вспомогательная уставка не
подтверждена
2. Осуществляется сброс уставок
режима автоматического
охлаждения и нагрева
помощью внешнего контакта
Программа автоматического сброса
уставок позволяет изменять уставки
температуры воды (в режимах
охлаждения и нагрева) с изменением
температуры окружающей среды. Эта
функция может применяться совместно с
функцией сброса уставок с внешнего
устройства.
РРиисс.. 44
1. Уставка температуры воды на выходе
2. Начальная точка
3. Конечная точка
4. Разница сброса
5. Активная точка уставки
До достижения начальной точки сброса
поддерживается заданное значение
уставки температуры воды. - Enable =
Контур находится в работе После
достижения конечной точки сохраняется
максимальное (или минимальное)
значение уставки.
2.1 Сброс уставок в режиме
охлаждения
Чтобы выбрать какой-либо из
содержащихся в окне параметров,
нажмите кнопку . Изменить значение
параметра можно кнопкой или .
Подтвердите значение, нажав кнопку .
Cold Water Reset: Изменение уставки
температуры холодной воды в
зависимости от температуры
окружающего воздуха
Y = Включена
N = Выключена (заводская
настройка)
Start Point: Начальная точка (от -15 до
50 °C, заводская настройка: 20 °C)
End Point: Конечная точка (от -15 до
60 °C, заводская настройка: 30 °C)
Reset Delta: Разница температур сброса
(от -15 до 15 °C, заводская настройка:
10 °C)
3. Сброс уставок в режиме
нагрева (только для холодильных
машин «охлаждение-нагрев»)
Чтобы выбрать какой-либо из
содержащихся в окне параметров,
нажмите кнопку . Изменить значение
параметра можно кнопкой или .
Подтвердите значение, нажав кнопку .
Hot Water Reset: Изменение уставки
температуры горячей воды в
зависимости от температуры
окружающего воздуха
Y = Включена
N = Выключена (заводская
настройка)
Start Point: Начальная точка
(от -15 до 50 °C, заводская настройка:
20 °C)
End Point: Конечная точка
(от -15 до 60 °C, заводская настройка:
30 °C)
Reset Delta: Разница температур сброса
(от -15 до 15 °C, заводская настройка:
10 °C)
User password
0000
Cooling Stp 07.0°C
Heating Stp 45.0°C
Aux Wat Stp 10.0°C
Aux Wat Disable
5
1
4
2 3
Cold water reset N
Start Point 20.0°C
End Point 30.0°C
Reset Delta 10.0°C
Hot water reset N
Start Point 20.0°C
End Point 30.0°C
Reset Delta 10.0°C
Температура
окружающей
среды
Cooling Stp 07.0°C
Heating Stp 45.0°C
Aux Wat StP 10.0°C
Aux Wat Disable
