D-EIMWC003D12-16RU - 10/44
Инструкции по подъему:
1) Оборудование, тросы, грузоподъемные приспособления и погрузочно-разгрузочные операции должны
соответствовать местным нормативам и законам.
2) Для подъема агрегата можно использовать только проушины на теплообменниках.
3) Во время подъема следует задействовать любые имеющиеся точки подъема.
4) Используйте грузовые крюки только при закрытом агрегате. До выполнения погрузочно-разгрузочных
работ крюки должны
быть надежно закреплены.
5) Грузоподъемность стропов и крюков должна соответствовать массе груза.
Проверьте массу агрегата; она указана на паспортной табличке агрегата.
6) Монтажная организация должна подобрать и грамотно использовать правильное
грузоподъемное оборудование. Рекомендуется использовать кабели с минимальной вертикальной
нагрузочной способностью, равной
общей массе агрегата.
7) Агрегат необходимо медленно поднять и тщательно выровнять. При необходимости скорректируйте
положение грузоподъемного оборудования,
чтобы выровнять агрегат.
Размещение и монтаж
Агрегат необходимо монтировать на ровном цементном или стальном основании, рассчитанном на
общий вес полностью укомплектованного агрегата. Место монтажа следует выбирать с таким расчетом,
чтобы с одной из сторон агрегата осталось свободное пространство для технического обслуживания,
очистки и/или демонтажа испарителя и труб конденсатора. См. рекомендации в нижеприведенном
рисунке. Трубы конденсатора и испарителя развернуты в трубной решетке, чтобы при необходимости
можно было осуществить их замену.

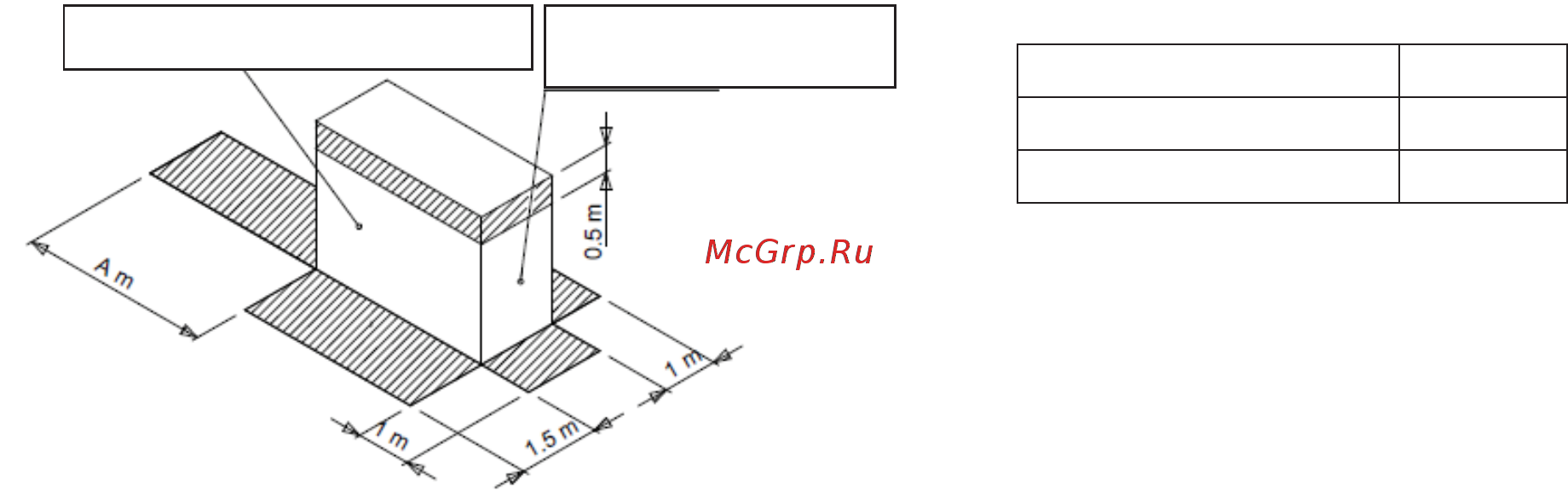

Рисунок 2– Размещение агрегата
Положение агрегата должно обеспечивать возможность доступа ко всем предохранительным и
контрольным устройствам. Ни при каких условиях не загораживайте предохранительные устройства
(предохранительные клапаны, реле давления), которые в силу их значимости должны проходить
периодические проверки. Предохранительные клапаны должны иметь внешние соединения. При
определении габаритов выпускной трубы предохранительного клапана рекомендуем придерживаться
согласованных стандартов EN378 и EN13136.
Для данных агрегатов предусмотрена установка двух предохранительных клапанов для каждого
обменника. Клапаны монтируются на кране обменника, который всегда поддерживает клапан в рабочем
состоянии. Таким образом, оба предохранительных клапана на каждом обменнике должны быть
подключены за пределами машинного отделения. Эти трубопроводы необходимо проложить таким
образом, чтобы в случае открытия клапана поток сливаемого хладагента не попал на людей и/или
предметы и внутрь здания через окна и/или другие отверстия.
Машинное отделение необходимо как следует проветривать во избежание накопления хладагента, что
может привести к обеднению воздуха кислородом и, вследствие этого, к удушью. В этой связи
рекомендуется применять согласованный стандарт EN378-3 (Требования к охране труда и окружающей
среды – установка и защита людей) или аналогичный норматив.
Тип устройства
A (м)
EWWD450÷C11VZ
3,5
EWWDC13÷C21VZ
4,5
СТОРОНА ЭЛЕКТРИЧЕСКОЙ ПАНЕЛИ
АРМАТУРА ТРУБОПРОВОДА
ИСПАРИТЕЛЯ
