Daikin EWWDC12VZSS [16/102] Эксплуатационные ограничения контроллера

Инверторные водо-воздушные охладители и тепловой

насос

D-EOMZC00106-17RU

Руководство по эксплуатации

16/102

EWAD TZ — EWAD TZ B

EWWD VZ — EWWH VZ

Инверторные водо-воздушные

охладители и тепловой насос

2.3 Эксплуатационные ограничения контроллера

Эксплуатация (IEC 721-3-3):

 Температура: -40...+70°C

 Температура эксплуатации ЖК-дисплея: от -20 до +60°C

 Температура эксплуатации шины обработки данных: от -25 до +70°C

 Влажность: < 90 % (без образования конденсата)

 Давление воздуха: мин. 700 гПа, соответствует макс. высоте 3000 м над уровнем моря

Транспортировка (IEC 721-3-2):

 Температура: -40...+70°C

 Влажность: < 95 % (без образования конденсата)

 Давление воздуха: мин. 260 гПа, соответствует макс. высоте 10 000 м над уровнем моря

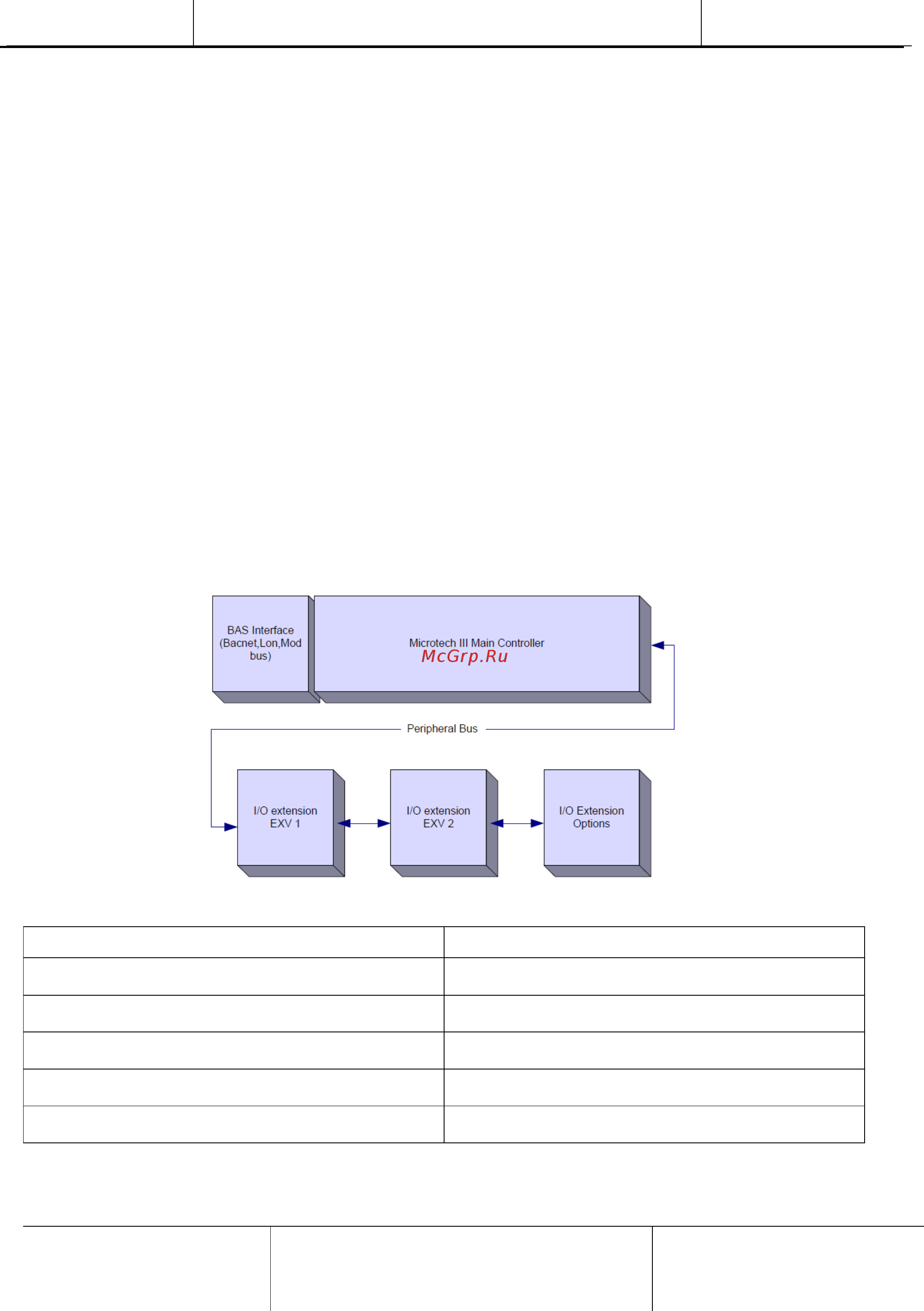

2.4 Архитектура контроллера

Контроллер имеет следующую общую архитектуру:

 Один главный контроллер MicroTech III

 Модули расширения ввода-вывода; их состав зависит от конфигурации агрегата

 Коммуникационные интерфейсы по выбору

 Периферическая шина для подключения модулей расширения ввода-вывода к главному

контроллеру.

Bas Interface (Bacnet, Lon, Mod bus)

Bas интерфейс (Bacnet, lon, Mod bus)

Microtech III Maın Controller

главный контроллер MicroTech III

I/O Extension EXV 1

Модули расширения ввода-вывода EXV 1

I/O Extension EXV 2

Модули расширения ввода-вывода; EXV 2

I/O Extension options

Опции расширения ввода-вывода

Peripheral bus

Периферическая шина
