Daikin EWWDC17VZSS [4/44] Двухконтурный агрегат
![Daikin EWWDC17VZSS [4/44] Двухконтурный агрегат](/views2/1666639/page4/bg4.png)

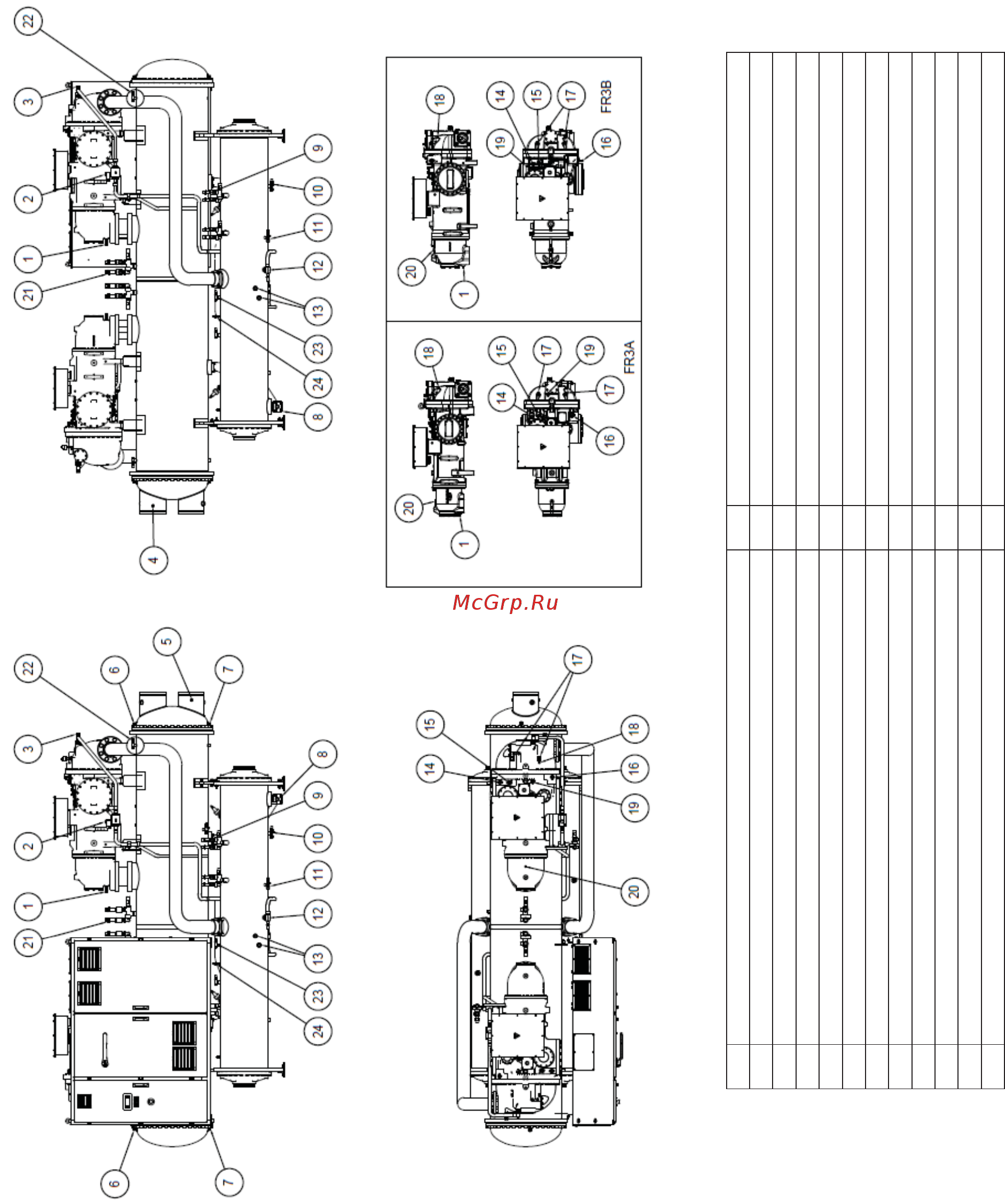

Двухконтурный агрегат
1
Датчик низкого давления
13
Уровень масла
2
Электромагнитный клапан впрыска масла
14
Электромагнитный клапан VVR (3,1 VR)
3
Смотровое стекло для контроля масла
15
Электромагнитный клапан VVR (2,4 VR)
4
Датчик температуры воды на выходе испарителя
16
Электромагнитный клапан VVR (1,8 VR)
5
Датчик температуры воды на входе испарителя
17
Реле высокого давления
6
Продувка воздухом
18
Датчик температуры на выходе
7
Водосток
19
Датчик давления масла
8
Отсечный клапан трубопровода жидкого хладагента
20
Датчик температуры всасывания
9
Предохранительные клапаны высокого давления
21
Предохранительные клапаны низкого давления
10
Рабочий клапан для заправки хладагента
22
Рабочий клапан
11
Рабочий клапан для слива масла
23
Клапан эжекторного насоса
12
Отсечный клапан маслопровода
24
Датчик высокого давления
