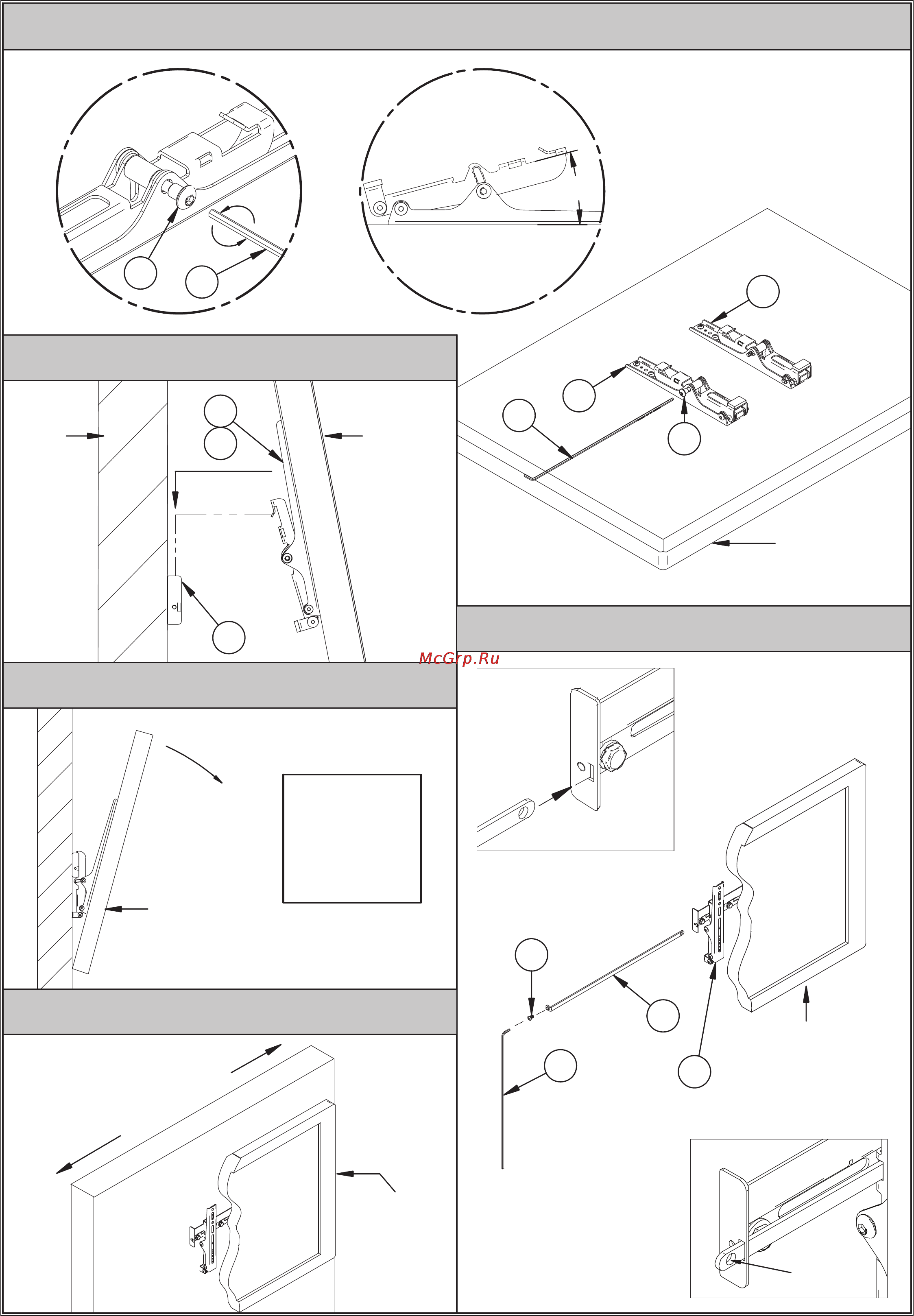

3. Отрегулировать и заблокировать наклон.
5. Регулировка наклона.
Регулируемый
наклон
4
7
Максимальный
наклон
15°
+ 15°
Просверлить
отверстие
для замка
1
3
2
7
3
4
2
Верхний
Нижний
7
3
Плоский
экран
6
5
4. Повесить на настенную часть.
Стена
Плоский
экран
Плоский
экран
Плоский
экран
Плоский
экран
Для
регулировки
наклона
повторить
пункты 3 и 4
6. Отрегулировать положение.
Отрегулировать
положение
7. Установить блокировку.
Крепится с помощью замка
(не входит в комплект)
Содержание
- 2011 b tech international ltd all rights reserved b tech audio video mounts is a division of b tech international ltd b tech better by design ventry are registered trademarks of b tech international ltd all other brands and product names are trademarks of their respective owners photographs are for illustrative purposes only e oe 1
- 5 фиксирующих позиций до 15 1
- B tech audio video mounts 1
- Btv501 1
- Head office bennett house long march daventry northants nn11 4nr uk email info btechavmounts co uk 1
- Max 200mm 1
- Max 225mm 1
- В комплект входит блокировка для безопасной установки 1
- Внимание 1
- Для средних плоских экранов с наклоном установка и список комплектующих 1
- Карандаш дрель фигурная отвёртка ключ 13mm 1 2 1
- Компания b tech рекомендует выполнять установку квалифицированными специалистами помните что av техника является хрупкой вещью и при неправильной установке возможно падение что может привести к повреждению устройства 1
- Крепится на расстоянии от стены 45 mm 1
- Монтаж и эксплуатация изделия должны производится в строгом соответствии с данной инструкцией 1
- Монтажные провода в целях безопасности должны быть легко доступными монтаж оборудования проводами не предназначенными для монтажа может привести к поражению электрическим током рекомендуется выполнять установку квалифицированными специалистами 1
- Не устанавливайте подвес пока не прочитаете инструкцию сохраните эту инструкцию для следующего монтажа демонтажа компания b tech её дистрибьюторы и дилеры не несут ответственности за какое либо повреждение нанесенное за счёт неправильной сборки гарантия в таких случаях теряет силу 1
- Особое внимание уделите выбору места где будет установлено данное изделие некоторые стены не предназначены для установки при установке в общественных местах обеспечьте безопасность людей если изделие устанавливаете на гипсокартонную стену обеспечьте фиксацию изделия на деревянный брусок бетонный блок находящиеся за гипсокартонной стеной прежде чем монтировать подвес убедитесь в отсутствии в стене на месте крепления электрического кабеля газопровода сантехнических и других разводок 1
- После установки отрегулировать положение весь монтажный крепёж в комплекте 1
- Предназначено для vesa и non vesa экранов до 42 1
- Предназначено для бетонных кирпичных и гипсокартонных стен до 10 1
- Сверло 10mm 7 16 уровень прибор для определения скрытой проводки 1
- Сохраните список комплектующих для следующего монтажа демонтажа 1
- Btv501 2
- Инструкция по установке 2
- Прикрепить навесную часть 2
- Приложить кронштейн к стене и разметить отверстия под шурупы 2
- Отрегулировать и заблокировать наклон 3
- Отрегулировать положение 3
- Повесить на настенную часть 3
- Регулировка наклона 3
- Установить блокировку 3
- A1 a3 a2 4
- Btv501 4
- F e d c 4
- Предназначено для экранов не превышающих 40 кг 4
- Список комплектующих 4
