ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ: UT-201/202
UNI-T
3

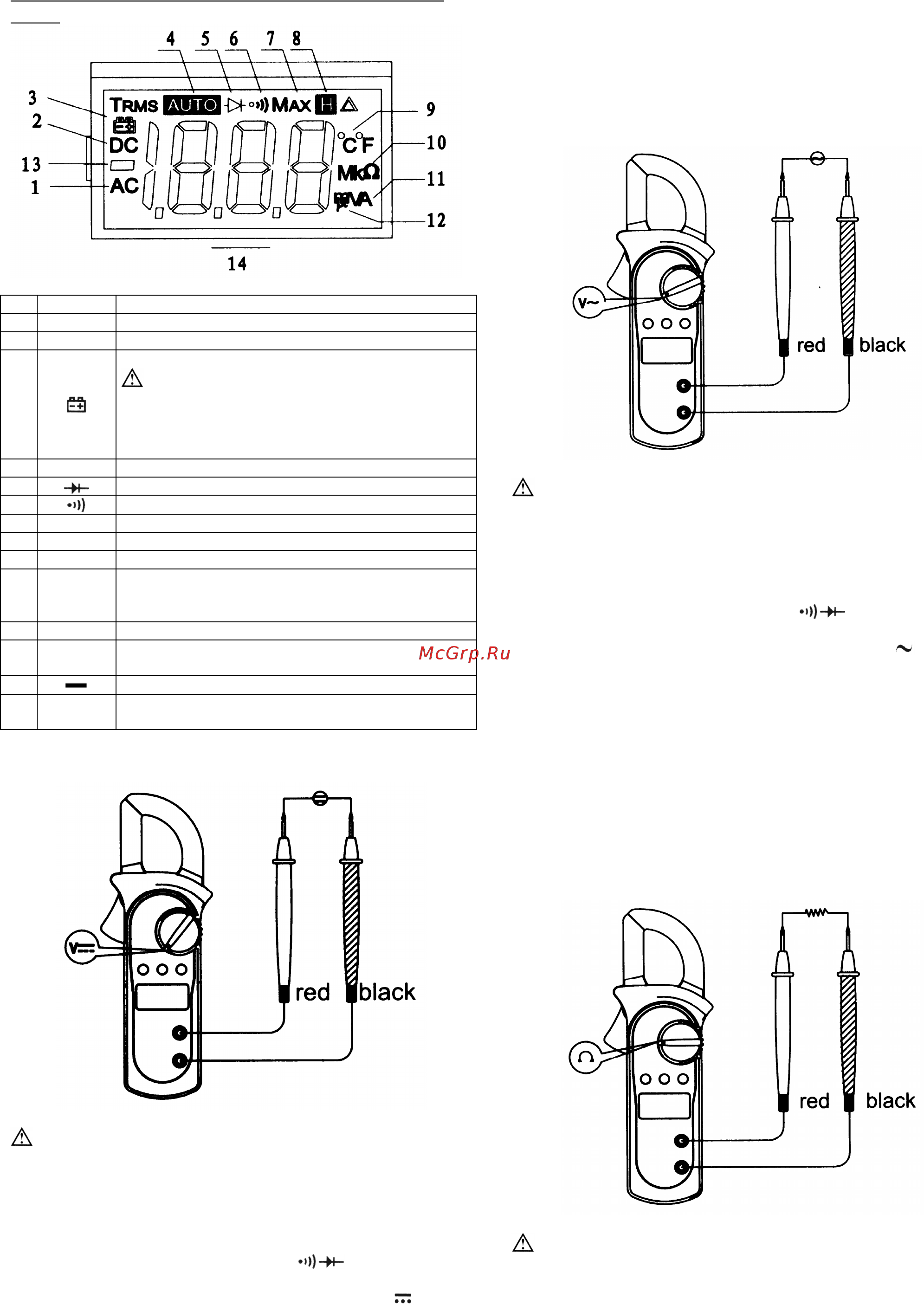

СИМВОЛЫ ДИСПЛЕЯ
No Символ Значение
1 AC Переменный ток или напряжение
2 DC Постоянный ток или напряжение
3
Разряженная батарея
Немедленно замените батарею на свежую. С
разряженной батареей мультиметр может показать
неправильное значение напряжения, что может
привести к повреждению прибора и электрическому
шоку пользователя
4 AUTO Автоматический выбор пределов измерения
5
Диодный тест
6
Звуковая прозвонка
7 MAX Режим максимальных значений
8
Н Режим фиксации показаний дисплея
9
°С°F
Градусы Цельсия, Фаренгейта (температура)
11
Ω
kΩ
MΩ
Ω: Ом - единица измерения сопротивления
kΩ: килоОм = 1 х 10
3
или 1000 Ω
MΩ: мегаОм = 1 х 10
6
или 1000 0000 Ω
12
A Ампер – единица измерения силы тока
13
V
mV
V: Вольт – единица измерения напряжения
mV: милиВольт = 1 х 10
-3
или 0.001V
14
Указывает на отрицательную величину
15 OL
Измеряемая величина слишком большая для вы-
бранного предела
ИЗМЕРЕНИЯ
A. Измерение постоянного напряжения (рис.3)
Рис. 3
Предупреждение
Для предотвращения получения электрического шока и по-
вреждения мультиметра не подавайте на вход напряжение,
превышающее 600В. Будьте особенно внимательны при из-
мерениях высокого напряжения.
Пределы измерения 200.0mV, 2.000V, 20.00V, 200.0V, 600V
Для измерения постоянного напряжения:
1. Установите красный щуп в гнездо V Ω, а черный щуп в
гнездо COM
2. Установите поворотный переключатель на режим V .
3. Подсоедините щупы к измеряемой цепи.
На дисплее появится измеренное значение.
Замечание
Входное сопротивление мультиметра на всех диапазонах изме-
рения равно 10МОм. На высокоимпедансных схемах такое
входное сопротивление может дать дополнительную ошибку
измерения. Если же сопротивление измеряемой цепи не пре-
вышает 10КОм, то вносимая ошибка незначительна (0,1% или
менее).
По окончании измерений отсоедините щупы от электрической
схемы.
B. Измерение переменного напряжения (рис.4)
Рис.4
Предупреждение
Для предотвращения получения электрического шока и по-
вреждения мультиметра не подавайте на вход напряжение,
превышающее 600В. Будьте особенно внимательны при из-
мерениях высокого напряжения.
Пределы измерения 2.000V, 20.00V, 200.0V, 600V
Для измерения переменного напряжения:
1. Установите красный щуп в гнездо V Ω, а черный щуп в
гнездо COM
2. Установите поворотный переключатель на режим V .
3. Подсоедините щупы к измеряемой цепи.
На дисплее появится измеренная величина равная эффективному
значению для сигнала синусоидальной формы.
Замечание
Входное сопротивление мультиметра на всех диапазонах изме-
рения равно 10МОм. На высокоимпедансных схемах такое
входное сопротивление может дать дополнительную ошибку
измерения. Если же сопротивление измеряемой цепи не пре-
вышает 10КОм, то вносимая ошибка незначительна (0,1% или
менее).
По окончании измерений отсоедините щупы от электрической
схемы.
C. Измерение сопротивления (рис.5)
Рис. 5
Предупреждение
Никогда не пытайтесь проводить измерения в цепи, если
напряжение на открытых щупах и землей превышает 60В по-
стоянного или 30В переменного тока. Во избежание повре-
ждения мультиметра отключите питание от измеряемой цепи
и разрядите все конденсаторы.
