Delta Solar PWM 2410 L Инструкция онлайн

Delta Solar PWM 2410 L Инструкция онлайн
Руководство
пользователя
ИНСТРУКЦИИ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
1. Убедитесь, что ваша батарея имеет достаточное напряжение
для контроллера, чтобы распознать напряжение системы.
2. Кабель аккумулятора должен быть как можно короче, чтобы ми-
нимизировать потери.
3. Контроллер подходит только для свинцово-кислотных аккумуля-
торов: OPEN, AGM, GEL, он не подходит для никель-
металлогидридных, литий-ионных и других аккумуляторов.
4. Контроллер заряда подходит только для заряда от солнечных
модулей. Никогда не подключайте другой источник тока к контрол-
леру.
ОCОБЕННОСТИ ПРОДУКТА
1. Встроенный промышленный микро контроллер.
2. Большой ЖК-дисплей, возможность настройки параметров.
3. Управляемый 4-ступенчатый режим заряда с ШИМ.
4. Встроенная защита от короткого замыкания, защита от перена-
пряжения, защита от переполюсовки, защита от перегрузки.
5. Защита от обратного тока, низкая температура нагрева.

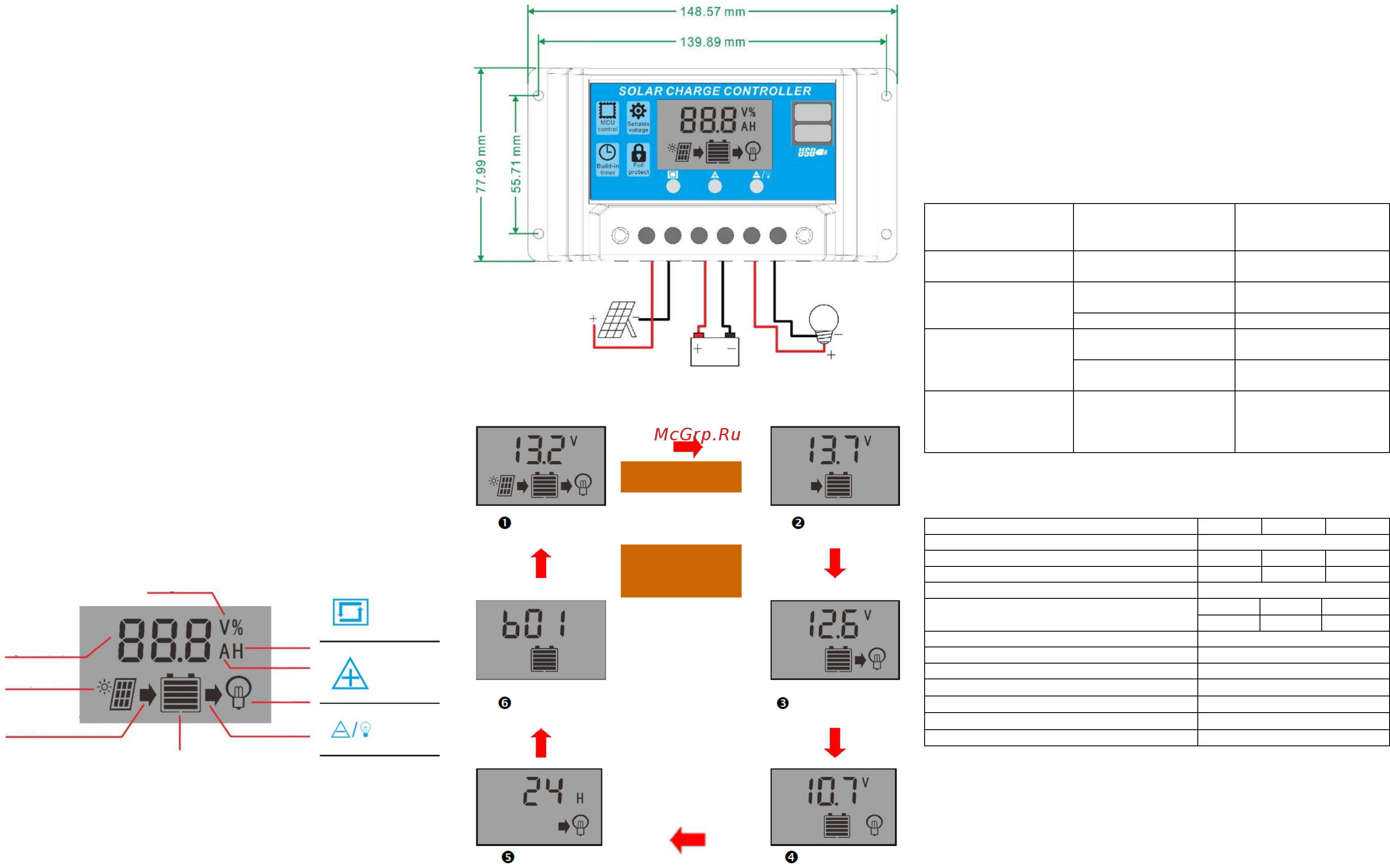

ЖК-дисплей / кнопки
ПОДКЛЮЧЕНИЕ СИСТЕМЫ
1. Подключите аккумулятор к контроллеру заряда - плюс и минус.
2. Подключите солнечный модуль к контроллеру - плюс и минус.
3. Подключить нагрузку к контроллеру заряда - плюс и минус.
Обратный порядок применяется при деинсталляции!
Неправильный порядок последовательности действий может
привести к повреждению контроллера!
ЭКРАН / НАСТРОЙКИ
Режимы работы
1. Нажмите кнопку [Вниз], чтобы включить / выключить нагрузку
вручную на главном дисплее. 2. режимы работы:
[24H] постоянная работа нагрузки
[1-23H] нагрузка включается после захода солнца и отключается
после установленного количества часов
[0H] Нагрузка отключается с заходом солнца
УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Ситуация
Возможная
причина
Решение
Нет заряда от сол-
нечного модуля
Неправильное под-
ключение
Переподключите
Нет тока в нагрузку
Включен неправиль-
ный режим
Проверьте настройки
Аккумулятор разряжен
Зарядите аккумулятор
Значок нагрузки
медленно мигает
Перегрузка на выходе
Уменьшить мощность
нагрузки
Сработала защита от
короткого замыкания
Автоматическое вос-
становление
Отсутствует питание
Низкий заряд акк /
неправильное под-
ключение акк
Проверьте заряд
аккумулятора / пра-
вильность подключе-
ния
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
Модель
PWM2410L
PWM2420L
PWM2430L
Напряжение на аккумуляторе
12/24 В автоматически
Ток заряда
10 А
20 A
30 A
Ток питания нагрузки
10 А
20 A
30 A
Макс. напряжение на солн. модуле
50 В
Напряжение выравнивающего заряда
В01 AGM
В02 GEL
14,4 В
14,2 В
Напряжение поддерживающего заряда
13,7 В (по умол, настраиваемый)
Напряжение прекращения разряда
10,7 В (по умол, настраиваемый)
Напряжение восстановления заряда
12,6 В (по умол, настраиваемый)
Выход USB
5В / 3А
Собственное потребление
<10 мА
Рабочий диапазон температур
-35 ~ +60
о
С
Габариты/вес
150 × 78 × 35 мм/ 150 г
* все напряжения красного цвета ×2 при использовании системы
24В.
* Технические характеристики могут быть изменены без пред-
варительного уведомления.
Напряжение
Цифровой
дисплей
Солнечный
модуль
Аккумулятор
Выход
Нагрузка
Часы
Амперы
Заряд
Горит: выравнивающий
Мигает: поддерживающий
Меню
Вверх
Вниз/
Вкл/Выкл
Основной экран
Напряжение
выравнивающего
заряда
Напряжение восста-
новления заряда
Напряжение
прекращения
разряда
Режим работы
Тип аккумулятора
ИНТЕРФЕЙС
Нажмите МЕНЮ для
переключения между
различными экранами
Настройка
параметров
Длительное нажатие
МЕНЮ в экранах 2-5
включает режим
настройки. С помо-
щью кнопок
ВВЕРХ/ВНИЗ устано-
вите нужное значе-
ние параметра. Для
сохранения – дли-
тельное нажатие
МЕНЮ. Для сброса
параметра – дли-
тельное нажатие
ВНИЗ
