ИНСТРУКЦИЯ ПО УСТАНОВКЕ Страница: 21

Alligator s-875rs ver.3 [21/43] Основной 22 контактный разъем нижний ряд

ALLIGATOR “BILARM” S-875RS “Инструкция по установке” © Saturn Marketing Ltd.

ОСНОВНОЙ 22-КОНТАКТНЫЙ РАЗЪЕМ (НИЖНИЙ РЯД):

КОРИЧНЕВЫЙ/БЕЛЫЙ: (+) ВХОД ПЕДАЛИ ТОРМОЗА / (-) ВХОД РУЧНОГО ТОРМОЗА

ВНИМАНИЕ: Для обеспечения работы системы дистанционного запуска двигателя автомобиля КОРИЧНЕ-

ВЫЙ/БЕЛЫЙ провод системы должен

быть подключен к цепи стоп-сигналов автомобиля для автоматиче-

ской коробки передач или к концевому выключателю ручного тормоза для ручной коробки передач.

Данный вход системы используется в первую очередь для блокировки запуска двигателя при нажатой пе-

дали тормоза (при отключении ручного тормоза) и для глушения двигателя, работающего под управлением

системы

дистанционного запуска.

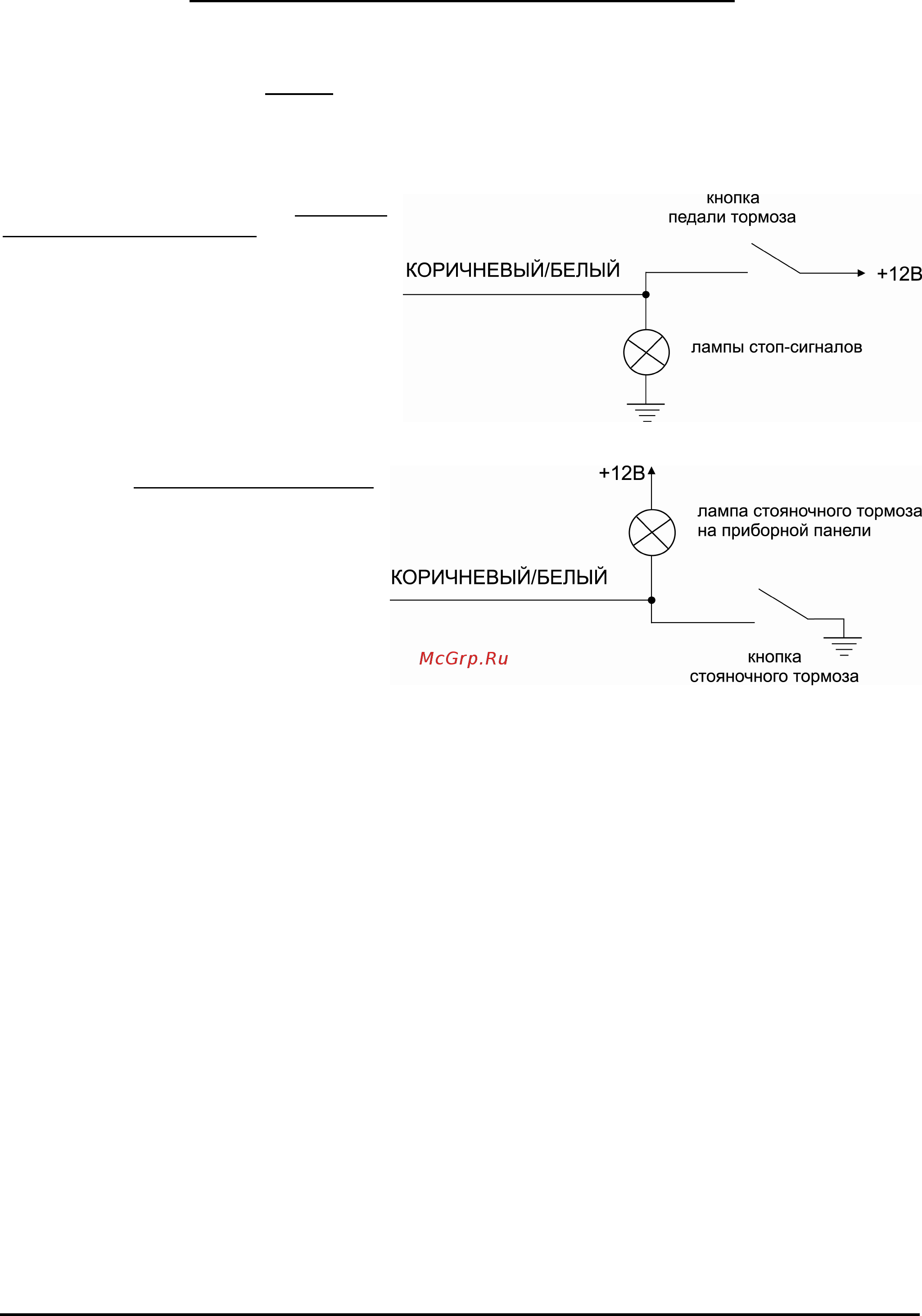

Подсоединение: В автомобиле с автома-

тической коробкой передач подсоедините

КОРИЧНЕВЫЙ/БЕЛЫЙ провод системы к

проводу, идущему от стоп-сигналов автомо-

биля, на котором появляется +12 В при на-

жатии педали тормоза.

В автомобиле с ручной коробкой передач

подсоедините КОРИЧНЕВЫЙ/БЕЛЫЙ про-

вод системы к проводу, замыкающемся на

“массу” при взведении ручного тормоза.

ФИОЛЕТОВЫЙ ПРОВОД: (+) ТРИГГЕР ДВЕРИ (ЗОНА ОХРАНЫ 3)

1) Замыкание ФИОЛЕТОВОГО провода на +12В при открывании двери автомобиля при включенном режи-

ме охраны обеспечивает немедленное срабатывание системы. Подсоединение триггера двери также необ-

ходимо для обеспечения работы

функции пассивной постановки на охрану и ряда других охранных и сер-

висных функций системы.

Подсоединение: Если выключатель внутрисалонного освещения имеет на выходе +12В при открывании

двери (большинство автомобилей Ford, ГАЗ), Вы должны подсоединить ФИОЛЕТОВЫЙ провод к одному из

штатных концевых выключателей. В большинстве случаев ФИОЛЕТОВЫЙ провод достаточно подсоеди-

нить только к

одному концевому выключателю независимо от количества дверей в автомобиле.

ВНИМАНИЕ: Не используйте ФИОЛЕТОВЫЙ провод, если концевые выключатели дверей отрицательной

полярности (См. подключение КОРИЧНЕВОГО провода ниже).

2) Если в автомобиле используются концевые выключатели дверей отрицательной полярности, ФИОЛЕТО-

ВЫЙ провод может быть также запрограммирован как “(+) вход для подключения 5-проводного электроприво-

да” (программируемая функция № 2.2). В этом случае, при замыкании ФИОЛЕТОВОГО провода на +12 В сис-

тема будет автоматически подавать импульс для отпирания дверей автомобиля, а при отключении от +12 В -

импульс для запирания дверей автомобиля, но только при выключенном режиме охраны.

Использование данной функции позволит Вам реализовать функцию “центрального замка” без необходи-

мости использования дополнительного модуля, достаточно будет только установить один 5-проводный

электропривод в двери водителя и 2-проводные электроприводы в остальных дверях. После этого, при за-

пирании или отпирании двери водителя

система будет автоматически запирать или отпирать все двери ав-

томобиля.

Подсоединение: Среди проводов 5-проводного электропривода, установленного в двери водителя, найди-

те провод, соответствующий общему контакту встроенной в электропривод контактной группы. Подсоеди-

ните к нему ФИОЛЕТОВЫЙ провод системы. Затем найдите провод, который замыкается с общим прово-

дом встроенной контактной группы, когда

дверь не заперта. Подключите этот провод к постоянному пита-

нию +12В автомобиля. Третий провод встроенной контактной группы заизолируйте.
