- Используя торцевой трубчатый ключ размером 7 мм заменить сопла согласно

Табл. 1 (Рис. 5).

- Установить все детали в обратной последовательности.

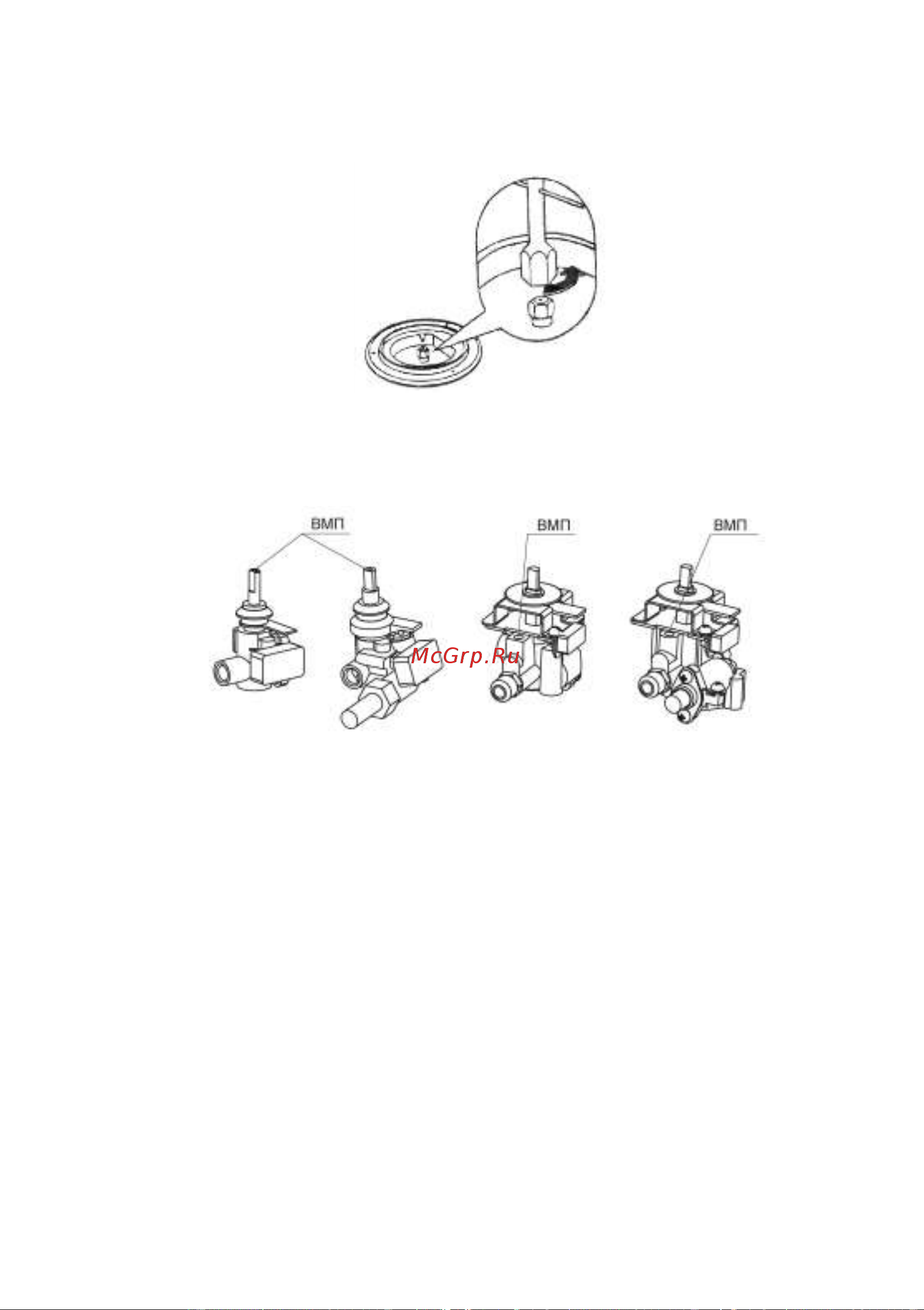

Рис. 5. Замена сопла горелки верхнего стола с помощью ключа 7 мм.

Регулировка малого пламени горелок варочной панели. Винт малого пламени

может располагаться в штоке крана, либо на его корпусе (Рис. 6).

Рис. 6. Возможное расположение винтов малого пламени.

Регулировка производится поворотом регулировочного винта без его замены, для

этого:

- Снимите ручку крана, потянув её на себя. Для варочной панели модели

ПГВ 23 К снимите предохранительную манжету.

- Для перехода на сжиженный газ, при помощи специальной тонкой отвертки,

завернуть регулировочный винт, по часовой стрелке, до упора.

- Для перехода со сжиженного газа на природный необходимо сначала

выполнить грубую настройку - вывернуть регулировочный винт на 4 оборота против

часовой стрелки. Далее провести точную настройку, для этого необходимо зажечь

горелку и перевести кран в режим малого пламени. Плавно заворачивать

регулировочный винт до тех пор, пока пламя не уменьшится на 3/4 от максимального,

причем пламя должно быть устойчиво даже при умеренном потоке воздуха.
