Табл. 2

Модель

варочной

панели

Габаритные

размеры, мм

(ШхГхВ)

Вес

нетто, кг

Номинальное

напряжение, В

Род тока

Установленная и

единовременно потребляемая

мощность, кВт

Мощность

конфорок,

кВт

большая

малая

ПЭВ 20 С

300х520х105

4,5

230

Переменный

2,9

1,7

1,2

6 ОПИСАНИЕ И РАБОТА СОСТАВНЫХ ЧАСТЕЙ ПРИБОРА

Расположение и назначение элементов варочной панели показано на Рис. 3.

Символы на панели показаны условно. Ручки управления имеют круговое вращение.

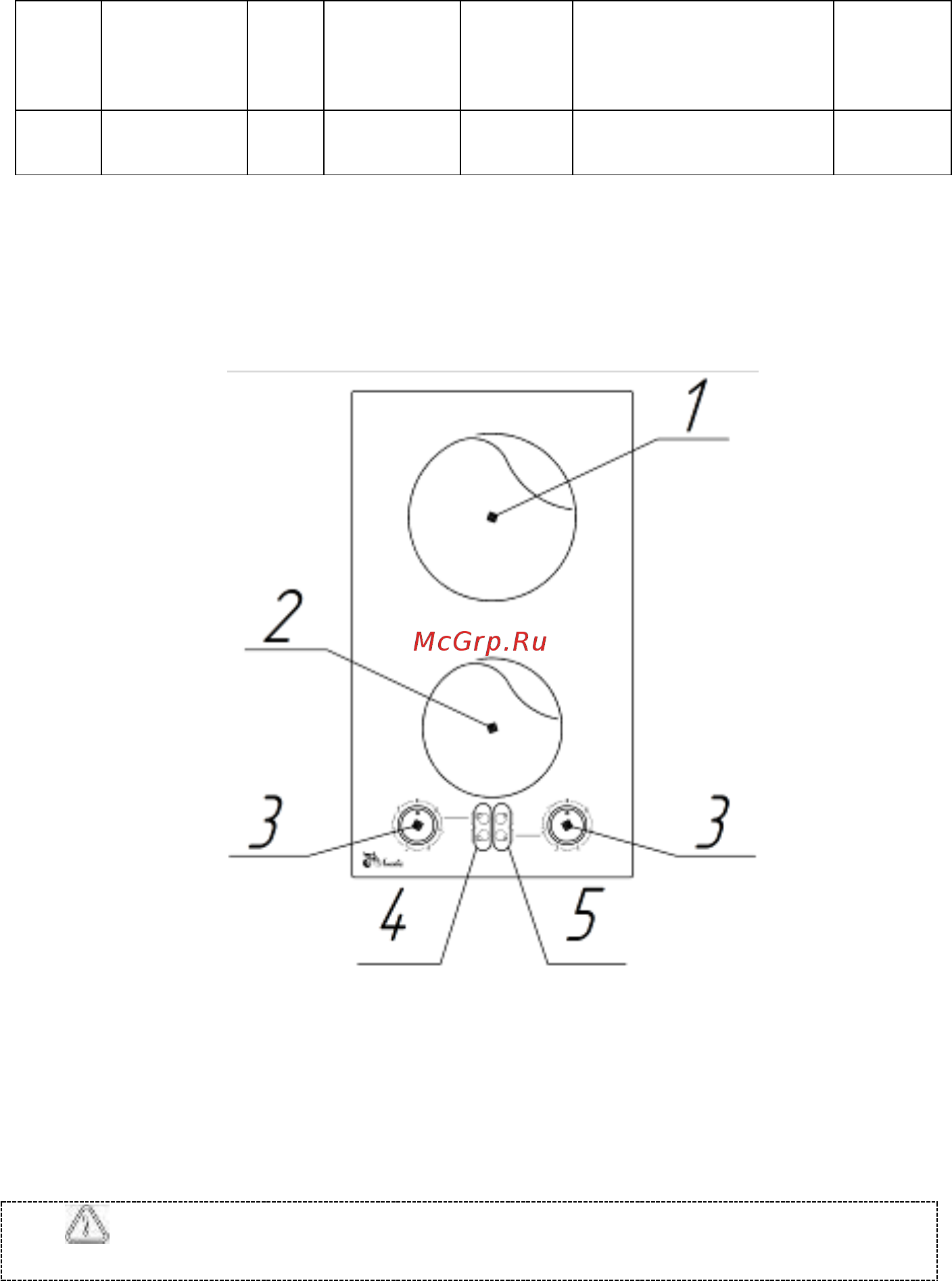

Рис. 3. Устройство варочной панели ПЭВ 20 С.

На стеклокерамической поверхности (см. Рис. 3) расположены две зоны нагрева

различного диаметра (1 – зона нагрева Ø180 мм и 2 –зона нагрева Ø140 мм),

температура нагрева которых регулируется ручками переключателей (3). Так же

имеется индикация включения зоны нагрева(4) и индикация остаточного тепла (5).

Когда конфорка горячая, индикация включена.

Внимание! Не полагайтесь на индикацию остаточного тепла, т.к.

существует опасность ожога.
